詳細なチャート例
ここでは、各タイプのサンプル チャートの主要な要素を定義する方法の詳細を示します。
トレンド チャート
今年作成された不具合の数とその解決策 (状態別) を日ごとに集計して表示するトレンド チャートを作成するには、次の操作を行います。
1. 「チャートの値」 パネルで次の値を定義します。
|
フィールド
|
値
|
|---|---|
|
開始日付
|
Date, Jan 1, 2010
|
|
終了日付
|
実行チャート日付
|
|
間隔のタイプ
|
Day
|
|
状態
|
State
|
|
値
|
In Review [alias Submitted]
Assigned [alias Submitted]
In Development [alias In Development]
Inactive
Completed [alias Completed]
In Testing [alias In Testing]
Accepted [alias Submitted]
Proposed [alias Submitted]
Ready for Automated Testing
Started
Unavailable
|
|
将来の値を含む
|
有効化
|
2. 「グラフ」タブで、「グラフのスタイル」の折れ線グラフアイコンをクリックします。

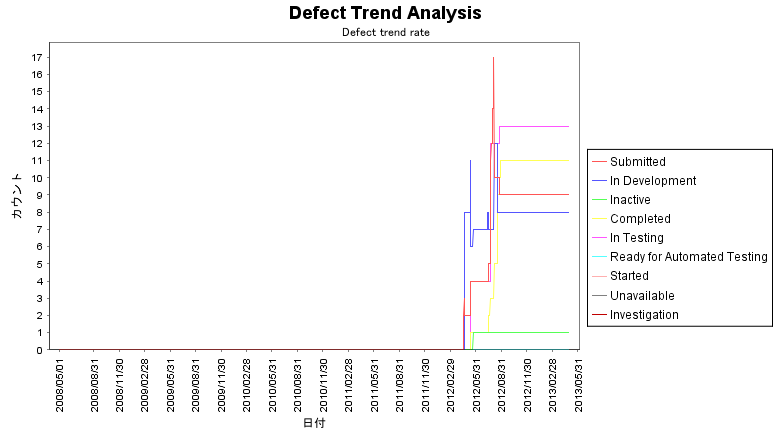

たとえば、次のチャートが生成されます。
アイテム フィールド トレンド チャート
テスト作成アクティビティの進行状況を数週間にわたってレポートするフィールド トレンド チャートを作成するには、次の操作を行います。
1. 「クエリー」タブで、チャートに表示するプロジェクトアイテムを表示するクエリーを選択します。
2. 「チャートの値」タブの「時刻の値」で、次の値を定義します。
|
フィールド
|
値
|
|---|---|
|
開始日付
|
右側のフィールドで、「アイテム日付フィールド」を選択してから「作成日」を選択します。
|
|
終了日付
|
「計算された日付」を選択します。
|
|
間隔のタイプ
|
「週」を選択します。右側のフィールドに、間隔の値を指定します。「52」を入力します。
|
3. 「アイテム フィールドの値」 で次の式を定義します。
|
数値フィールド
|
式のラベル
|
|---|---|
|
Test Case Content Count - Open
|
Draft
|
|
Test Case Content Count - In Review
|
In Review
|
|
Test Case Content Count - Published
|
Published
|
すべての式において、「軸ラベル」はTest Cases、「表示パターン」は #,### です。
4. 「表示属性」の「表示」で「値」を選択します。
5. 「グラフ」タブで、「グラフのスタイル」の縦棒グラフアイコンを選択します。
6. 「グラフ」タブの下部パネルで、「色」タブを選択します。次に、「Draft」、「In Review」、「Published」データのカスタム色を定義します。
7. 「OK」 をクリックします。

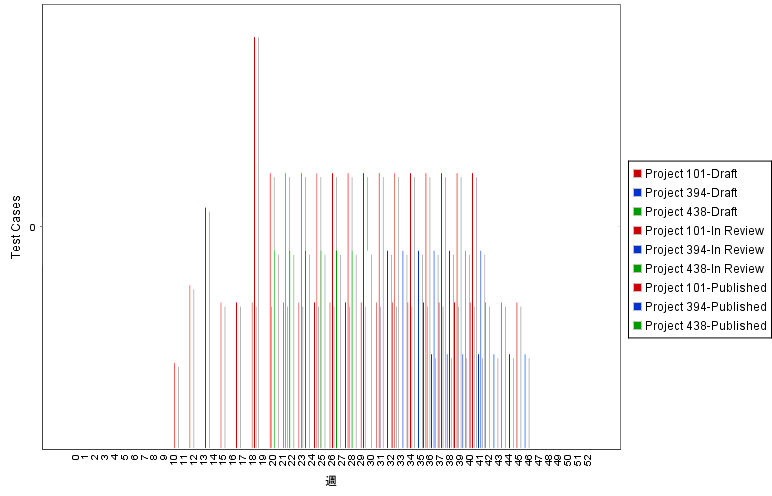

たとえば、次のチャートが生成されます。
分布チャート
アクティブなプロジェクトの健全性および状態を製品別に示す分布チャートを作成するには、次の操作を行います。
1. 「クエリー」タブで、アクティブなプロジェクトアイテムを表示するクエリーを選択します。
2. 「チャートの値」タブの「表示する値」で、「フィールド」として「Product」を選択し、「値」一覧でアクティブな製品を選択します。
3. 「将来の値を含む」および「ゼロの数の値を表示」チェックボックスをオンにします。
4. > タブで、次の式を定義します。
|
集計式
|
式のラベル
|
軸ラベル
|
表示パターン
|
|---|---|---|---|
|
count()
|
# of Projects
|
Count
|
#,###
|
|
max("Product Health Value")
|
Health
|
Count
|
none
|
|
sum("Total Estimated Effort")
|
Total Estimated Effort
|
Days
|
#,##0 days
|
|
sum("Total Actual Effort")
|
Total Actual Effort
|
Days
|
#,##0 days
|
|
sum("Total Estimated Effort")-sum("Total Actual Effort")
|
Effort Variance
|
Days
|
#,##0 days
|
5. 「グラフ」タブで、「グラフのスタイル」のテーブルレンダリングアイコンを選択します。
6. > タブで、「Health」の計算式に対して次の「範囲定義」を定義します。
|
ラベル
|
挿入元
|
上限
|
アイコン
|
テキストのスタイル
|
表示形式
|
|---|---|---|---|---|---|
|
Green
|
-1.0
|
-1.0
|
green circle image
|
Plain
|
Icon
|
|
Yellow
|
0.0
|
0.0
|
yellow circle image
|
Plain
|
Icon
|
|
Red
|
1.0
|
1.0
|
red circle image
|
Plain
|
Icon
|
Effort Variance の計算式に対して次の「範囲定義」を定義します。
|
ラベル
|
挿入元
|
上限
|
アイコン
|
テキストのスタイル
|
表示形式
|
|---|---|---|---|---|---|
|
Red
|
-Infinity
|
0.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
1.0
|
10.0
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
11.0
|
Infinity
|
green circle image
|
Plain
|
Icon & Value
|
7. 「OK」 をクリックします。
たとえば、次のチャートが生成されます。
アイテム フィールド チャート
すべてのアクティブ プロジェクトの作業量、予算、スケジュールなどのメトリックを表示するアイテム フィールド チャートを作成するには、次の操作を行います。
1. 「クエリー」タブで、アクティブなプロジェクト アイテムを表示するクエリーを選択します。
2. 「チャートの値」 タブで次の式を定義します。
|
フィールド名と式
|
式のラベル
|
表示パターン
|
|---|---|---|
|
“Health Value”
|
Health
|
|
|
“Estimated Budget”
|
Est. Budget
|
$#,###
|
|
“Actual Budget”
|
Act. Budget
|
$#,###
|
|
“Budget Variance”
|
Budget Variance
|
$#,###
|
|
“Estimated Effort”
|
Est. Effort
|
#,###.#hrs
|
|
“Actual Effort”
|
Act. Effort
|
#,###.#hrs
|
|
“Effort Variance”
|
Effort Variance
|
#,###.#hrs
|
3. 「アイテム識別子」フィールドで、{Project} ({Product}) を指定します。
4. > パネルで、Health の計算式に対して次の「範囲定義」を定義します。
|
ラベル
|
挿入元
|
上限
|
アイコン
|
テキストのスタイル
|
表示形式
|
|---|---|---|---|---|---|
|
Green
|
-1.0
|
-1.0
|
green circle image
|
Plain
|
Icon
|
|
Yellow
|
0.0
|
0.0
|
yellow circle image
|
Plain
|
Icon
|
|
Red
|
1.0
|
1.0
|
red circle image
|
Plain
|
Icon
|
Budget Variance の計算式に対して次の「範囲定義」を定義します。
|
ラベル
|
挿入元
|
上限
|
アイコン
|
テキストのスタイル
|
表示形式
|
|---|---|---|---|---|---|
|
Red
|
-9.99999999E8
|
-100001.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
-10000.0
|
10.0
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
10000.0
|
9.99999999E8
|
green circle image
|
Plain
|
Icon & Value
|
Effort Variance の計算式に対して次の「範囲定義」を定義します。
|
ラベル
|
挿入元
|
上限
|
アイコン
|
テキストのスタイル
|
表示形式
|
|---|---|---|---|---|---|
|
Red
|
0.15000000000001
|
9999.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
1.0E-13
|
0.15
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
-9999.0
|
0.0
|
green circle image
|
Plain
|
Icon & Value
|
5. 「OK」 をクリックします。
たとえば、次のチャートが生成されます。
