Exemples de graphique détaillés
Cette section détaille la définition des principaux composants des exemples de chaque type de graphique.
Graphique de tendance
Pour créer un graphique de tendance qui affiche le nombre de défauts créés sur l'année en cours et leur résolution (par état), récapitulés quotidiennement, effectuez les opérations suivantes :
1. Dans le panneau Valeurs de graphique, définissez les valeurs suivantes :
|
Champ
|
Valeur
|
|---|---|
|
Date de début
|
Date, Jan 1, 2010
|
|
Date de fin
|
Date d'exécution du graphique
|
|
Type d'intervalle
|
Day
|
|
Etat
|
State
|
|
Valeurs
|
In Review [alias Submitted]
Assigned [alias Submitted]
In Development [alias In Development]
Inactive
Completed [alias Completed]
In Testing [alias In Testing]
Accepted [alias Submitted]
Proposed [alias Submitted]
Ready for Automated Testing
Started
Unavailable
|
|
Inclure les valeurs futures
|
activé
|
2. Dans l'onglet Graphe, cliquez sur l'icône de graphe linéaire dans Style de graphe.

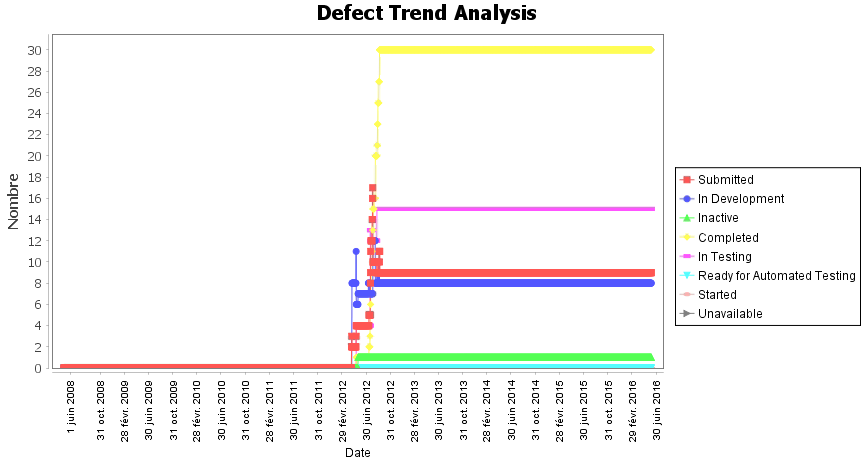

Par exemple, le graphique suivant est généré :
Graphique de tendance de champs d'élément
Pour créer un graphique de tendance de champs d'élément qui génère des rapports sur la progression de la création de tests sur une période de plusieurs semaines, effectuez les opérations suivantes :
1. Dans l'onglet Requête, sélectionnez une requête qui affiche les éléments de projet que vous souhaitez mettre en graphique.
2. Dans l'onglet Valeurs de graphique, sous Valeurs de temps, définissez les valeurs suivantes :
|
Champ
|
Valeur
|
|---|---|
|
Date de début
|
Sélectionnez Champ de date d'élément, puis Date de création dans le champ de droite.
|
|
Date de fin
|
Sélectionnez Date calculée.
|
|
Type d'intervalle
|
Sélectionnez Semaine. Le champ de droite vous permet de définir la valeur d'intervalle. Saisissez 52.
|
3. Sous Valeurs de champ d'élément, définissez les expressions suivantes :
|
Champ numérique
|
Etiquette d'expression
|
|---|---|
|
Test Case Content Count - Open
|
Draft
|
|
Test Case Content Count - In Review
|
In Review
|
|
Test Case Content Count - Published
|
Published
|
Pour toutes les expressions, Etiquette d'axe correspond à Test Cases et Modèle d'affichage à #,###.
4. Sous Afficher les attributs du champ Afficher les valeurs de graphique comme, sélectionnez Valeurs.
5. Dans l'onglet Graphe, sélectionnez l'icône d'histogramme vertical pour Style de graphe.
6. Dans l'onglet Graphe, sélectionnez l'onglet Couleurs dans le panneau inférieur. Définissez ensuite des couleurs personnalisées pour les données Draft, In Review, et Published.
7. Cliquez sur OK.

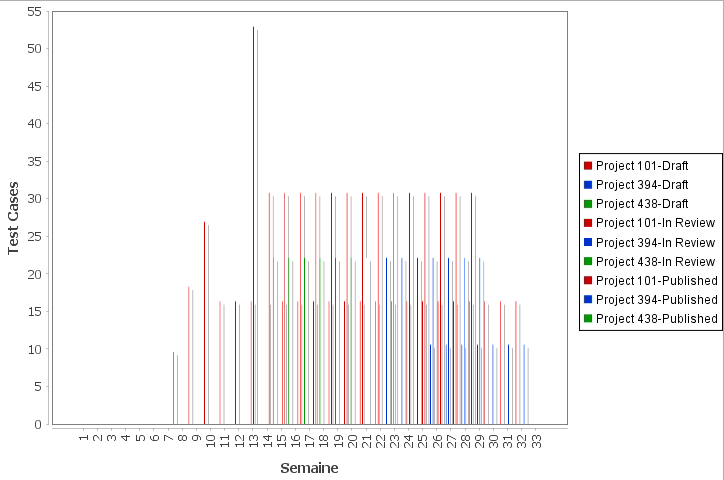

Par exemple, le graphique suivant est généré :
Graphique de répartition
Pour créer un graphique de répartition qui affiche le statut et l'état des projets actifs par produit, effectuez les opérations suivantes :
1. Dans l'onglet Requête, sélectionnez une requête qui affiche les éléments de projet actif.
2. Dans l'onglet Valeurs de graphique, sous Valeurs à mettre en graphique, sélectionnez Product en tant que Champ, puis choisissez les produits actifs dans la liste Valeurs.
3. Activez les options Inclure les valeurs futures et Afficher le nombre nul de valeurs.
4. Dans l'onglet > , définissez les expressions suivantes :
|
Expression d'agrégation
|
Etiquette d'expression
|
Etiquette d'axe
|
Modèle d'affichage
|
|---|---|---|---|
|
count()
|
# of Projects
|
Count
|
#,###
|
|
max("Product Health Value")
|
Health
|
Count
|
none
|
|
sum("Total Estimated Effort")
|
Total Estimated Effort
|
Days
|
#,##0 days
|
|
sum("Total Actual Effort")
|
Total Actual Effort
|
Days
|
#,##0 days
|
|
sum("Total Estimated Effort")-sum("Total Actual Effort")
|
Effort Variance
|
Days
|
#,##0 days
|
5. Dans l'onglet Graphe, cliquez sur l'icône de rendu en tableau dans Style de graphe.
6. Dans l'onglet > , spécifiez les Définitions de plage suivantes pour l'expression calculée Health :
|
Etiquette
|
De
|
A
|
Icône
|
Style de texte
|
Format d'affichage
|
|---|---|---|---|---|---|
|
Green
|
-1.0
|
-1.0
|
green circle image
|
Plain
|
Icon
|
|
Yellow
|
0.0
|
0.0
|
yellow circle image
|
Plain
|
Icon
|
|
Red
|
1.0
|
1.0
|
red circle image
|
Plain
|
Icon
|
Spécifiez les Définitions de plage suivantes pour l'expression calculée Effort Variance :
|
Etiquette
|
De
|
A
|
Icône
|
Style de texte
|
Format d'affichage
|
|---|---|---|---|---|---|
|
Red
|
-Infinity
|
0.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
1.0
|
10.0
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
11.0
|
Infinity
|
green circle image
|
Plain
|
Icon & Value
|
7. Cliquez sur OK.
Par exemple, le graphique suivant est généré :
Graphiques de champs d'élément
Pour créer un graphique de champs d'élément qui affiche les données d'effort, de budget et de planification de tous les projets actifs, effectuez les opérations suivantes :
1. Dans l'onglet Requêtes, sélectionnez une requête qui affiche les éléments de projet actif.
2. Dans l'onglet Valeurs de graphique, définissez les expressions suivantes :
|
Nom/Expression de champ
|
Etiquette d'expression
|
Modèle d'affichage
|
|---|---|---|
|
“Health Value”
|
Health
|
|
|
“Estimated Budget”
|
Est. Budget
|
$#,###
|
|
“Actual Budget”
|
Act. Budget
|
$#,###
|
|
“Budget Variance”
|
Budget Variance
|
$#,###
|
|
“Estimated Effort”
|
Est. Effort
|
#,###.#hrs
|
|
“Actual Effort”
|
Act. Effort
|
#,###.#hrs
|
|
“Effort Variance”
|
Effort Variance
|
#,###.#hrs
|
3. Dans le champ Identificateur d'élément, définissez {Project} ({Product}).
4. Dans le panneau > , définissez les Définitions de plage suivantes pour l'expression calculée Health :
|
Etiquette
|
De
|
A
|
Icône
|
Style de texte
|
Format d'affichage
|
|---|---|---|---|---|---|
|
Green
|
-1.0
|
-1.0
|
green circle image
|
Plain
|
Icon
|
|
Yellow
|
0.0
|
0.0
|
yellow circle image
|
Plain
|
Icon
|
|
Red
|
1.0
|
1.0
|
red circle image
|
Plain
|
Icon
|
Spécifiez les Définitions de plage suivantes pour l'expression calculée Budget Variance :
|
Etiquette
|
De
|
A
|
Icône
|
Style de texte
|
Format d'affichage
|
|---|---|---|---|---|---|
|
Red
|
-9.99999999E8
|
-100001.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
-10000.0
|
10.0
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
10000.0
|
9.99999999E8
|
green circle image
|
Plain
|
Icon & Value
|
Spécifiez les Définitions de plage suivantes pour l'expression calculée Effort Variance :
|
Etiquette
|
De
|
A
|
Icône
|
Style de texte
|
Format d'affichage
|
|---|---|---|---|---|---|
|
Red
|
0.15000000000001
|
9999.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
1.0E-13
|
0.15
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
-9999.0
|
0.0
|
green circle image
|
Plain
|
Icon & Value
|
5. Cliquez sur OK.
Par exemple, le graphique suivant est généré :
