Detaillierte Diagrammbeispiele
Dieser Abschnitt enthält Details zum Definieren der Schlüsselkomponenten von Beispieldiagrammen jedes Typs.
Trenddiagramm
Um ein Trenddiagramm zu erstellen, das die Anzahl der im Laufe des aktuellen Jahres erstellten Fehler und deren Lösung (nach Status) in täglichen Zusammenfassungen anzeigt, führen Sie die folgenden Schritte aus:
1. Definieren Sie im Bereich Diagrammwerte die folgenden Werte:
|
Feld
|
Wert
|
|---|---|
|
Startdatum
|
Date, Jan 1, 2010
|
|
Enddatum
|
Ausführungsdatum des Diagramms
|
|
Intervalltyp
|
Day
|
|
Status
|
State
|
|
Werte
|
In Review [alias Submitted]
Assigned [alias Submitted]
In Development [alias In Development]
Inactive
Completed [alias Completed]
In Testing [alias In Testing]
Accepted [alias Submitted]
Proposed [alias Submitted]
Ready for Automated Testing
Started
Unavailable
|
|
Zukünftige Werte einschließen
|
aktiviert
|
2. Klicken Sie auf der Registerkarte Graph unter Graphstil auf das Liniendiagramm-Symbol.

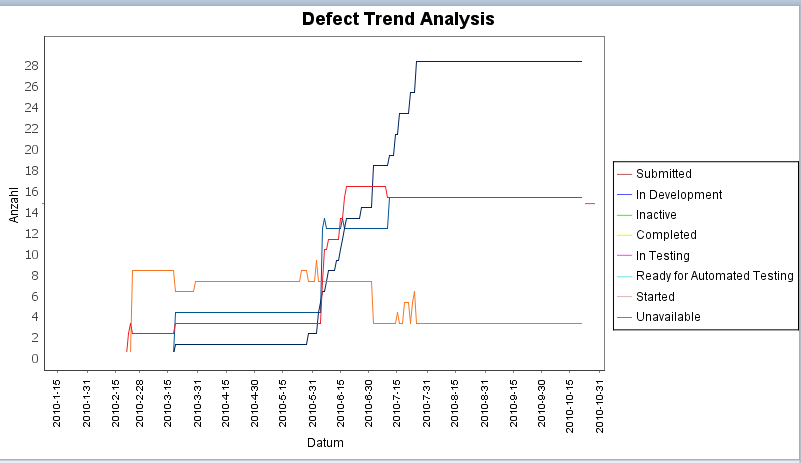

Das folgende Diagramm wird zum Beispiel generiert:
Elementfelder-Trenddiagramm
Um ein Elementfelder-Trenddiagramm zu erstellen, das über den Fortschritt der Testentwicklungsaktivität über mehrere Wochen berichtet, führen Sie die folgenden Schritte aus:
1. Wählen Sie auf der Registerkarte Abfrage eine Abfrage aus, die die Projektelemente anzeigt, für die Sie ein Diagramm erstellen möchten.
2. Definieren Sie auf der Registerkarte Diagrammwerte unter Zeitwerte die folgenden Werte:
|
Feld
|
Wert
|
|---|---|
|
Startdatum
|
Wählen Sie Elementdatumsfeld aus und anschließend im Feld rechts Erstellungsdatum.
|
|
Enddatum
|
Wählen Sie Berechnetes Datum aus.
|
|
Intervalltyp
|
Wählen Sie Woche aus. Geben Sie im Feld rechts den Intervallwert an. Geben Sie 52 ein.
|
3. Definieren Sie unter Elementfeldwerte die folgenden Ausdrücke:
|
Numerisches Feld
|
Ausdrucksbeschriftung
|
|---|---|
|
Test Case Content Count - Open
|
Draft
|
|
Test Case Content Count - In Review
|
In Review
|
|
Test Case Content Count - Published
|
Published
|
Für alle Ausdrücke ist die Achsenbeschriftung Test Cases, und das Anzeigemuster ist #,###.
4. Wählen Sie unter Anzeigeattribute für Diagrammwerte anzeigen als die Option Werte aus.
5. Klicken Sie auf der Registerkarte Graph unter Graphstil auf das vertikale Balkendiagramm-Symbol.
6. Wählen Sie auf der Registerkarte Graph im unteren Bereich die Registerkarte Farben aus. Definieren Sie anschließend benutzerdefinierte Farben für Daten der Kategorien Draft, In Review und Published.
7. Klicken Sie auf OK.

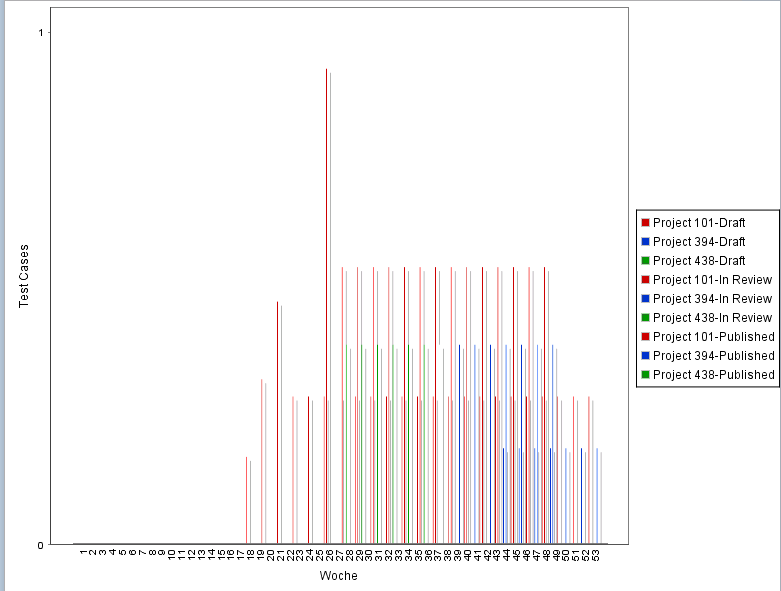

Das folgende Diagramm wird zum Beispiel generiert:
Verteilungsdiagramm
Um ein Verteilungsdiagramm zu erstellen, das Verlauf und Status aktiver Projekte nach Produkt anzeigt, führen Sie die folgenden Schritte aus:
1. Wählen Sie auf der Registerkarte Abfrage eine Abfrage aus, die aktive Projektelemente anzeigt.
2. Wählen Sie auf der Registerkarte Diagrammwerte unter Werte, für die das Diagramm erstellt werden soll die Option Product als Feld aus, und wählen Sie anschließend in der Liste Werte aktive Produkte.
3. Aktivieren Sie Zukünftige Werte einschließen und Nullzählwerte anzeigen.
4. Definieren Sie auf der Registerkarte > die folgenden Ausdrücke:
|
Aggregatausdruck
|
Ausdrucksbeschriftung
|
Achsenbeschriftung
|
Anzeigemuster
|
|---|---|---|---|
|
count()
|
# of Projects
|
Count
|
#,###
|
|
max("Product Health Value")
|
Health
|
Count
|
none
|
|
sum("Total Estimated Effort")
|
Total Estimated Effort
|
Days
|
#,##0 days
|
|
sum("Total Actual Effort")
|
Total Actual Effort
|
Days
|
#,##0 days
|
|
sum("Total Estimated Effort")-sum("Total Actual Effort")
|
Effort Variance
|
Days
|
#,##0 days
|
5. Klicken Sie auf der Registerkarte Graph unter Graphstil auf das Tabellenwiedergabe-Symbol.
6. Definieren Sie auf der Registerkarte > die folgenden Bereichsdefinitionen für den berechneten Ausdruck Health:
|
Beschriftung
|
Von
|
Bis
|
Symbol
|
Textstil
|
Anzeigeformat
|
|---|---|---|---|---|---|
|
Green
|
-1.0
|
-1.0
|
green circle image
|
Plain
|
Icon
|
|
Yellow
|
0.0
|
0.0
|
yellow circle image
|
Plain
|
Icon
|
|
Red
|
1.0
|
1.0
|
red circle image
|
Plain
|
Icon
|
Definieren Sie die folgenden Bereichsdefinitionen für den berechneten Ausdruck Effort Variance:
|
Beschriftung
|
Von
|
Bis
|
Symbol
|
Textstil
|
Anzeigeformat
|
|---|---|---|---|---|---|
|
Red
|
-Infinity
|
0.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
1.0
|
10.0
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
11.0
|
Infinity
|
green circle image
|
Plain
|
Icon & Value
|
7. Klicken Sie auf OK.
Das folgende Diagramm wird zum Beispiel generiert:
Elementfelder-Diagramme
Um ein Elementfelder-Diagramm zu erstellen, das Aufwands-, Budget- und Planmetriken für alle aktiven Projekte anzeigt, führen Sie die folgenden Schritte aus:
1. Wählen Sie auf der Registerkarte Abfragen eine Abfrage aus, die aktive Projektelemente anzeigt.
2. Definieren Sie auf der Registerkarte Diagrammwerte die folgenden Ausdrücke:
|
Feldname/Ausdruck
|
Ausdrucksbeschriftung
|
Anzeigemuster
|
|---|---|---|
|
“Health Value”
|
Health
|
|
|
“Estimated Budget”
|
Est. Budget
|
$#,###
|
|
“Actual Budget”
|
Act. Budget
|
$#,###
|
|
“Budget Variance”
|
Budget Variance
|
$#,###
|
|
“Estimated Effort”
|
Est. Effort
|
#,###.#hrs
|
|
“Actual Effort”
|
Act. Effort
|
#,###.#hrs
|
|
“Effort Variance”
|
Effort Variance
|
#,###.#hrs
|
3. Geben Sie im Feld Element-ID den Wert {Project} ({Product}) an.
4. Definieren Sie im Bereich > die folgenden Bereichsdefinitionen für den berechneten Ausdruck Health:
|
Beschriftung
|
Von
|
Bis
|
Symbol
|
Textstil
|
Anzeigeformat
|
|---|---|---|---|---|---|
|
Green
|
-1.0
|
-1.0
|
green circle image
|
Plain
|
Icon
|
|
Yellow
|
0.0
|
0.0
|
yellow circle image
|
Plain
|
Icon
|
|
Red
|
1.0
|
1.0
|
red circle image
|
Plain
|
Icon
|
Definieren Sie die folgenden Bereichsdefinitionen für den berechneten Ausdruck Budget Variance:
|
Beschriftung
|
Von
|
Bis
|
Symbol
|
Textstil
|
Anzeigeformat
|
|---|---|---|---|---|---|
|
Red
|
-9.99999999E8
|
-100001.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
-10000.0
|
10.0
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
10000.0
|
9.99999999E8
|
green circle image
|
Plain
|
Icon & Value
|
Definieren Sie die folgenden Bereichsdefinitionen für den berechneten Ausdruck Effort Variance:
|
Beschriftung
|
Von
|
Bis
|
Symbol
|
Textstil
|
Anzeigeformat
|
|---|---|---|---|---|---|
|
Red
|
0.15000000000001
|
9999.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
1.0E-13
|
0.15
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
-9999.0
|
0.0
|
green circle image
|
Plain
|
Icon & Value
|
5. Klicken Sie auf OK.
Das folgende Diagramm wird zum Beispiel generiert:
