部件结构

“部件结构”是项列表组件的预定义配置。部件结构包含一个结构树，可显示部件或 CAD 文档及其子代之间的层级关系。对于树中的每个项，部件结构均会显示可通过配置进行选择的属性。默认属性为编号、名称和状态。

可以配置部件结构以设置树的初始展开层级。默认情况下，初始展开层级设置为 3。用户可以展开和折叠树中的元素。

部件结构树包含缩进，以便直观显示结构层级。您可以通过配置来定义表格的第一列。默认情况下，第一列为“编号”。

“部件结构”与项列表类似，具有导出功能。导出文件中的一列显示结构中各项的层级数值，并包含缩进以直观显示结构层级。

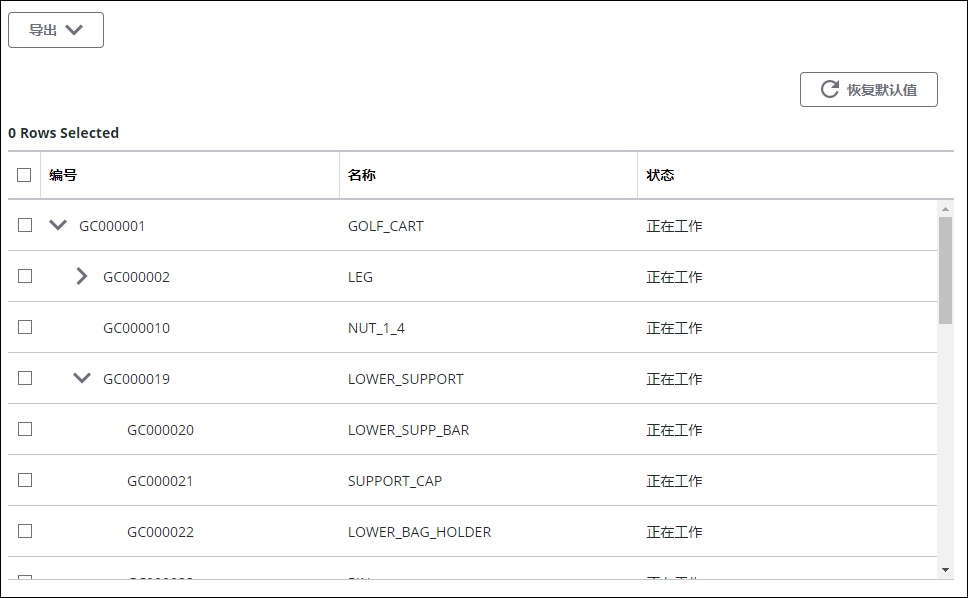

下面的示例图示为“部件结构”预定义配置：

如果查看结构树的用户对结构中的某一项没有访问权限，则该项不显示，并显示以下消息：“一些项已隐藏，因为您没有权限访问它们”。

绑定特性

有关绑定“部件结构”的信息，请参阅项列表组件。

对于“部件结构”，输入绑定特性支持 PTC.ProdMgmt.Part 和 PTC.CADDocumentMgmt.CADDocument 对象类型。

selectedItems 绑定特性的输出包含对象类型为 PTC.ProdMgmt.PartStructureItem 和 PTC.CADDocumentMgmt.CADStructure 的项。

配置特性

有关“部件结构”的所有可用配置特性的列表，请参阅项列表组件的配置特性表。下表提供了“部件结构”的相关配置特性的其他信息。

有关详情，请参阅组件配置结构。

有关子特性的详情，请参阅子特性和容器键。

特性名称	说明		特性类型	默认值	必需或可选
attributes	有关详情，请参阅项列表。接受 PTC.ProdMgmt.PartStructureItem 和 PTC.CADDocumentMgmt.CADStructure 对象类型的属性。默认情况下，部件结构树按第一个属性 (即具有最小非负顺序值的属性) 进行排序。		属性选择器	不适用	必需

配置示例

{
"attributes":{
"inTailoring":true,
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"id":"Part|Number",
"ordinal":0
},
{
"id":"Part|Name",
"ordinal":1
},
{
"id":"Part|State#Display",
"ordinal":2
}
],
"objectType":"PTC.ProdMgmt.PartStructureItem"
},
{
"items":[
{
"id":"CADDocument|Number",
"ordinal":0
},
{
"id":"CADDocument|Name",
"ordinal":1
},
{
"id":"CADDocument|State#Display",
"ordinal":2
}
],
"objectType":"PTC.CADDocumentMgmt.CADStructure"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"defaultExpansionLevel":{
"selectedKey":[
"3"
],
"inTailoring":true
},
"label":{
"value":""
},
"selectionType":{
"selectedKey":"multi"
},
"showExportAction":{
"additionalData":{
"itemListExportDefinition":{
"exportTypes":{
"selected":[
{
"key":"exportToCsv"
},
{
"key":"exportToExcel"
}
]
},
"exportUnFilteredData":{
"value":true
}
}
},
"value":true
},
"waitForInput":{
"value":true
},
"baseConfigurationVersion":{
"value":"nav.3"
},
"implementationConfigurationVersion":{
"value":"nav.1"
}
}

自定义服务

除配置外，每个组件还支持通过扩展其业务逻辑来自定义组件。每个组件的业务逻辑在事物模板中都包含可改写服务，您可以对这些服务进行扩展和改写。下表对此组件的可改写服务进行了详细说明。

有关每个服务的返回值和参数的示例，请参阅自定义服务的输入/输出示例。

名称	说明
ComputeMessages	计算要显示在“部件结构”中的所需消息。该属性会接收当前消息 JSON 和建议的消息 JSON，并返回通知消息 JSON，其中包含要在项列表中显示的消息。参数： getItemsResponse (必需) - CCO 格式的 JSON 对象，其中包含从 getItems 服务返回的项。 currentMessages (必需) - JSON 对象，其中包含显示在用户界面中的当前通知消息。 suggestedMessages (必需) - JSON 对象，其中包含一系列建议的消息。推荐您使用建议的消息。 input (可选) - CCO 格式的 JSON，其中包含位于结构根节点处的项的输入 ID。 configuration (可选) - 包含配置的 JSON。 scope (可选) - 用于指示 getItemsResponse 中数据范围的 JSON。JSON 对象中包含的 scope 键可接受值 root 和 child。适用于层次结构数据。示例： { "scope": "root" } 返回：JSON 对象，其中包含要显示在项列表网格中的消息。示例： "INFO":{ { "messages":[ "[[PTC.Nav.ItemList.HiddenItemsBecauseAccessRightMessage]]" ] } }
DefHookAttributesTypesInfo	返回 JSON 数组，其中包含“部件结构”支持的适配器信息和属性的对象类型。参数：无返回：JSON 数组
GetChildren	接收部件或 CAD 文档，并返回 CCO 格式的 JSON，其中包含该项的子项，即层次数据结构中比该部件和 CAD 文档低一级的所有项。返回的 JSON 将以单级列表形式而非层次结构数据形式包含子项。参数： input (可选) - CCO 格式的 JSON，其中包含位于结构根节点处的部件或 CAD 文档的输入 ID。 configuration (必需) - 包含配置的 JSON。 item (必需) - JSON，其中包含要返回子项的父项。返回：CCO 格式的 JSON
GetConfigurations	返回部件结构的可用配置。参数：无返回：JSON
GetImplementationSettings	返回“部件结构”实施的设置数据。实施可通过改写此服务来提供其自己的设置。有关详情，请参阅有关项列表的 GetImplementationSettings 服务的其他信息主题。参数：无返回：JSON 对象
GetItems	返回在输入中指定的部件或 CAD 文档的结构。参数： input (必需) - CCO 格式的 JSON，其中包含要从后端系统获取的数据的输入 ID，以及后端系统的适配器信息。 configuration (必需) - JSON，其中包含从“定制管理器”资源获得的最终合并配置。返回：CCO 格式的 JSON
GetItemsByExpansionPath	返回的层次结构 CCO 中包含路径上从根节点到所请求项的所有项，包括所有请求属性 itemIdentifierKeys 和 itemExpansionKeys。层次结构 CCO 包括路径上的所有同级。当 selectedItems 绑定特性接收到用来指定未加载项的输入时，将调用该服务。参数： input (可选) - CCO 格式的 JSON，其中包含位于结构根节点处的部件或 CAD 文档的输入 ID。 configuration (必需) - 包含配置的 JSON。 itemExpansionValues (必需) - JSON 数组，其中包含请求展开的部件或 CAD 文档的 itemExpansionKeys。数组值根据树中的路径排序，从根部件或 CAD 文档开始。返回：CCO 格式的 JSON
GetStructureSkeleton	返回 CCO 格式的层次结构的所有层级，其中结构中的每个部件或 CAD 文档均包含 itemExpansionKeys 和 GetImplementationSettings，如 itemIdentifierKeys 服务中所定义。参数： input (可选) - CCO 格式的 JSON，其中包含位于结构根节点处的部件或 CAD 文档的输入 ID。 configuration (必需) - 包含配置的 JSON。返回：CCO 格式的 JSON
MapItemToInputObject	将部件结构项或 CAD 文档结构项映射到部件或 CAD 文档输入，随后此输入可供 GetItems 服务使用。参数： input (可选) - CCO 格式的 JSON，其中包含位于结构根节点处的部件或 CAD 文档的输入 ID。 item (必需) - JSON，其中包含要映射的部件或 CAD 文档。返回：CCO 格式的 JSON，其中的单个部件或 CAD 文档仅包含 id 属性。

实施定义

{
"array": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "actionBarConfigurationJSON"
}
]
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory": false,
"key": "actionBarConfiguration"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "fieldTitleOverride"
}
],
"key": "itemListAttributesDefinition"
},
{
"directDefinition": [],
"key": "implementationAttributesDefinition"
}
],
"updateServiceName": "",
"minimumSelectedAttributes": null,
"supportedTypes": {
"data": [
{
"itemListsData": [
{
"selectionGroupIds": [
"PSI"
],
"objectType": "PTC.ProdMgmt.PartStructureItem"
},
{
"selectionGroupIds": [
"CS"
],
"objectType": "PTC.CADDocumentMgmt.CADStructure"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring": false
},
"addServiceName": "",
"maximumSelectedAttributes": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory": true,
"key": "attributes"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"options": [
{
"label": "-1",
"key": "-1"
},
{
"label": "1",
"key": "1"
},
{
"label": "2",
"key": "2"
},
{
"label": "3",
"key": "3"
},
{
"label": "4",
"key": "4"
},
{
"label": "5",
"key": "5"
},
{
"label": "6",
"key": "6"
},
{
"label": "7",
"key": "7"
},
{
"label": "8",
"key": "8"
},
{
"label": "9",
"key": "9"
}
],
"updateServiceName": null,
"addServiceName": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Dropdown"
},
"mandatory": false,
"key": "defaultExpansionLevel"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"options": [
{
"description": "Sort column in ascending order",
"label": "[[PTC.Nav.ItemList.SortOrder.Asc]]",
"key": "asc"
},
{
"description": "Sort column in descending order",
"label": "[[PTC.Nav.ItemList.SortOrder.Dsc]]",
"key": "dsc"
}
],
"updateServiceName": null,
"addServiceName": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.RadioButton"
},
"mandatory": false,
"key": "defaultSortDirection"
}
],
"key": "itemListDefaultSortFieldDefinition"
}
],
"updateServiceName": "",
"minimumSelectedAttributes": null,
"supportedTypes": {
"data": [
{
"itemListsData": [
{
"selectionGroupIds": [
"PSI"
],
"objectType": "PTC.ProdMgmt.PartStructureItem"
},
{
"selectionGroupIds": [
"CS"
],
"objectType": "PTC.CADDocumentMgmt.CADStructure"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring": false
},
"addServiceName": "",
"maximumSelectedAttributes": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory": false,
"key": "defaultSortFields"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": true,
"true": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "searchHintText"
}
],
"key": "itemListSearchDefinition"
}
],
"label": "[[PTC.Nav.Yes]]"
},
"false": {
"additionalDefinition": [],
"label": "[[PTC.Nav.No]]"
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Toggle"
},
"mandatory": false,
"key": "enableSearch"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"dynamicallySetTypeServiceName": "GetFilterTypeDefinitionForFilterField",
"type": {
"enum": {
"options": [],
"updateServiceName": null,
"dynamicallySetOptionsServiceName": null,
"addServiceName": null,
"multiSelect": null
}
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.FieldFilter"
},
"mandatory": false,
"key": "defaultSelectedFilterValues"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "filterLabelOverride"
}
],
"key": "itemListFilterFieldDefinition"
}
],
"updateServiceName": "",
"minimumSelectedAttributes": 0,
"supportedTypes": {
"data": [
{
"itemListsData": [
{
"selectionGroupIds": [
"PSI"
],
"objectType": "PTC.ProdMgmt.PartStructureItem"
},
{
"selectionGroupIds": [
"CS"
],
"objectType": "PTC.CADDocumentMgmt.CADStructure"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring": false
},
"addServiceName": "",
"maximumSelectedAttributes": 1
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory": false,
"key": "filterFields"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory": false,
"key": "implementationConfiguration"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "label"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"minValue": 50,
"default": 500,
"maxValue": 10000,
"step": 50
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Number"
},
"mandatory": false,
"key": "maxNumberOfRowsInGrid"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"options": [
{
"description": "Disallow items selection",
"label": "[[PTC.Nav.ItemList.SelectionType.None]]",
"key": "none"
},
{
"description": "Allow single item selection",
"label": "[[PTC.Nav.ItemList.SelectionType.Single]]",
"key": "single"
},
{
"description": "Allow multiple items selection",
"label": "[[PTC.Nav.ItemList.SelectionType.Multiple]]",
"key": "multi"
}
],
"updateServiceName": null,
"addServiceName": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.RadioButton"
},
"mandatory": false,
"key": "selectionType"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": true,
"true": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {
"options": [
[
{
"label": "[[PTC.Nav.ItemList.ExportCSVActionLabel]]",
"key": "exportToCsv"
},
{
"label": "[[PTC.Nav.ItemList.ExportCSVAsExcelActionLabel]]",
"key": "exportToExcel"
}
]
]
},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": "",
"overflow": null,
"minimumSelectedItems": null,
"options": [],
"updateServiceName": null,
"addServiceName": null,
"constraints": {}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.CheckboxArray"
},
"mandatory": false,
"key": "exportTypes"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": false,
"true": {
"additionalDefinition": [],
"label": null
},
"false": {
"additionalDefinition": [],
"label": null
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Toggle"
},
"mandatory": false,
"key": "exportUnFilteredData"
}
],
"key": "itemListExportDefinition"
}
],
"label": "[[PTC.Nav.Yes]]"
},
"false": {
"additionalDefinition": [],
"label": "[[PTC.Nav.No]]"
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Toggle"
},
"mandatory": false,
"key": "showExportAction"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": false,
"true": {
"additionalDefinition": [],
"label": "[[PTC.Nav.Yes]]"
},
"false": {
"additionalDefinition": [],
"label": "[[PTC.Nav.No]]"
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Toggle"
},
"mandatory": false,
"key": "waitForInput"
}
]
}

这对您有帮助吗?
