显示数据
提供了有助于数据显示的 API 服务。Version 1 支持在“项列表”组件上显示工序工步的 3D 图像、部件信息和控制特征信息。
将工序工步详情作为输入提供时，Get3DUrlForStep 服务会返回一个 URL。要获取 3D 图像，请借助返回的 URL 填充 ThingView 小组件的相应属性。
使用 Get3DUrlForStep 和 ThingView 小组件显示 3D 图像
2. 所需的 JSON 结构必须包括以下三个特性："enterpriseOperationDetails"、"stepId" 和 "version"。
◦ 从 GetEnterpriseOperationDetails 服务的输出中获取 "enterpriseOperationDetails" 特性值。
◦ 从 GetStepsFromEnterpriseOperationDetails 服务的输出中检索 "stepId" 特性值。
◦ 对于此版本，将 "version" 特性设置为 "1"。
3. 创建 JS 帮助程序服务以准备输入参数。
4. 在混搭中，从 Get3DUrlForStep 服务的输出中提取 "result" 特性，将其转换为字符串，然后绑定到 ThingView 小组件的 "ProductToView" 特性
这样即可显示 3D 图像。
将 GetRelatedPartsForStep 服务绑定到“项列表”组件，以显示与工序工步相关的部件信息
“项列表”组件可接受 JSON 作为输入。将 GetRelatedPartsForStep 服务的输出绑定到其 "input" 特性。需要进行正确配置才能显示部件信息。
以通过配置类型 "Input Display" 来配置“项列表”组件为例。以下是结果配置 JSON：
{
"implementationConfiguration": {
"value": {
"itemIdentifierKeys": {
"sets": [
{
"data": {
"selectedValues": {
"data": [
{
"itemListsData": [
{
"items": [
{
"id": "CrossSelectionId"
}
],
"objectType": "PTC.ProdMgmt.Part:PTC.ProdMgmt.Part.Custom.Adapter"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
]
}
},
"name": "CrossSelectionId"
}
]
}
}
},
"defaultSortFields": {
"selectedValues": {
"data": [
{
"itemListsData": [
{
"items": [
{
"additionalData": {
"itemListDefaultSortFieldDefinition": {
"defaultSortDirection": {
"selectedKey": "asc"
}
}
},
"id": "Name"
}
],
"objectType": "PTC.ProdMgmt.Part"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
]
}
},
"filterFields": {},
"label": {
"value": "Related Parts"
},
"showExportAction": {
"value": false
},
"selectionType": {
"selectedKey": "multi"
},
"waitForInput": {
"value": false
},
"attributes": {
"selectedValues": {
"data": [
{
"itemListsData": [
{
"items": [
{
"additionalData": {
"itemListAttributesDefinition": {
"fieldTitleOverride": {
"value": "Part"
}
}
},
"id": "Name",
"ordinal": 0
}
],
"objectType": "PTC.ProdMgmt.Part"
},
{
"items": [
{
"additionalData": {
"itemListAttributesDefinition": {
"fieldTitleOverride": {
"value": "Quantity"
}
}
},
"id": "QuantityUnit",
"ordinal": 1
},
{
"hidden": true,
"id": "CrossSelectionId",
"ordinal": 2
}
],
"objectType": "PTC.ProdMgmt.Part:PTC.ProdMgmt.Part.Custom.Adapter"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
]
}
},
"defaultExpansionLevel": {},
"enableSearch": {
"additionalData": {
"itemListSearchDefinition": {
"searchHintText": {
"value": "Find"
}
}
},
"value": false
},
"maxNumberOfRowsInGrid": {
"value": 500
}
}
"implementationConfiguration": {
"value": {
"itemIdentifierKeys": {
"sets": [
{
"data": {
"selectedValues": {
"data": [
{
"itemListsData": [
{
"items": [
{
"id": "CrossSelectionId"
}
],
"objectType": "PTC.ProdMgmt.Part:PTC.ProdMgmt.Part.Custom.Adapter"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
]
}
},
"name": "CrossSelectionId"
}
]
}
}
},
"defaultSortFields": {
"selectedValues": {
"data": [
{
"itemListsData": [
{
"items": [
{
"additionalData": {
"itemListDefaultSortFieldDefinition": {
"defaultSortDirection": {
"selectedKey": "asc"
}
}
},
"id": "Name"
}
],
"objectType": "PTC.ProdMgmt.Part"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
]
}
},
"filterFields": {},
"label": {
"value": "Related Parts"
},
"showExportAction": {
"value": false
},
"selectionType": {
"selectedKey": "multi"
},
"waitForInput": {
"value": false
},
"attributes": {
"selectedValues": {
"data": [
{
"itemListsData": [
{
"items": [
{
"additionalData": {
"itemListAttributesDefinition": {
"fieldTitleOverride": {
"value": "Part"
}
}
},
"id": "Name",
"ordinal": 0
}
],
"objectType": "PTC.ProdMgmt.Part"
},
{
"items": [
{
"additionalData": {
"itemListAttributesDefinition": {
"fieldTitleOverride": {
"value": "Quantity"
}
}
},
"id": "QuantityUnit",
"ordinal": 1
},
{
"hidden": true,
"id": "CrossSelectionId",
"ordinal": 2
}
],
"objectType": "PTC.ProdMgmt.Part:PTC.ProdMgmt.Part.Custom.Adapter"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
]
}
},
"defaultExpansionLevel": {},
"enableSearch": {
"additionalData": {
"itemListSearchDefinition": {
"searchHintText": {
"value": "Find"
}
}
},
"value": false
},
"maxNumberOfRowsInGrid": {
"value": 500
}
}

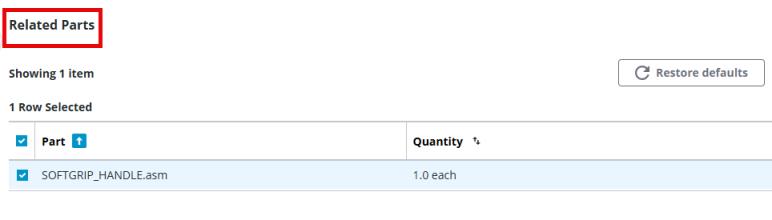

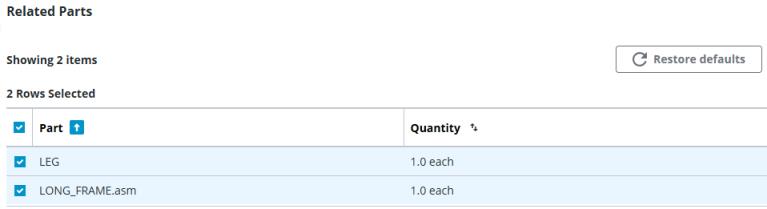

配置的“项列表”包含 2 列，并且支持多选。
提供了常规配置，如用于设置“项列表”标题的 "label"。
配置“项列表”组件以显示 "Number" 字段

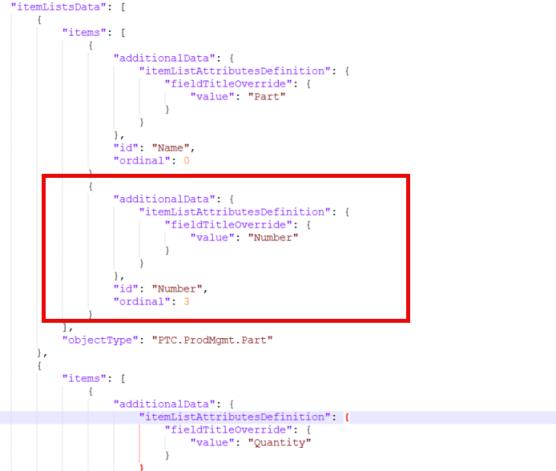

由于 "Number" 字段属于 "PTC.ProdMgmt.Part" 对象类型，因此，将该字段添加到用于填充“项列表”的配置 JSON 中的同一 "object type"。

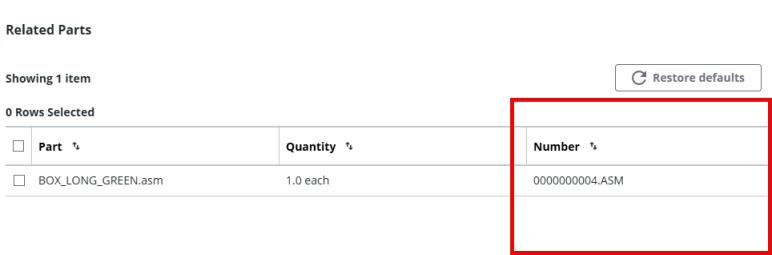

用户界面上将显示以下内容：
也可以将 GetControlCharacteristicsFromStep 服务绑定到“项列表”组件，以显示工序工步的控制特征信息。
按照与 GetRelatedPartsForStep 服务相同的步骤设置“项列表”组件的绑定和配置。
使用任何预设 ThingWorx 小组件显示数据
可以使用任何预设 ThingWorx 小组件 (例如 PTCS 网格小组件) 来显示数据。由于 API 服务始终返回 JSON，因此您需要执行数据转换。
