建立瀑布圖
1. 在工作表中，插入 XY 軸座標圖。
2. 若要定義瀑布圖的多條繪線，請在軸佔位符號中，鍵入下列運算式：
|
運算式
|
描述
|
|---|---|
|
y 軸
|
單一 y 值矩陣
|
|
x 軸
|
單一 x 值矩陣
|
3. 將繪線類型變更為「瀑布圖繪線」。瀑布圖會隨即出現，並在 x 矩陣與 y 矩陣的每一欄各顯示一條繪線。
其他資訊
• 瀑布圖適用於在單一繪圖上繪製多個數據組。

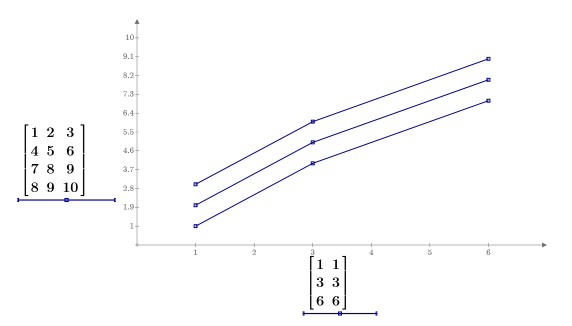

• 若矩陣的列數不同，則會略過多餘的列。若向量的長度不同，即會發生此情況。在下圖中，由於 x 矩陣中沒有相符列，因此會忽略 y 矩陣的最後一列。
• 若矩陣的欄數不同，即會將最短的矩陣最後一欄用作遺失欄。在下圖中，PTC Mathcad 使用 x 矩陣的最後一欄兩次，以填入遺失數據。
|
|

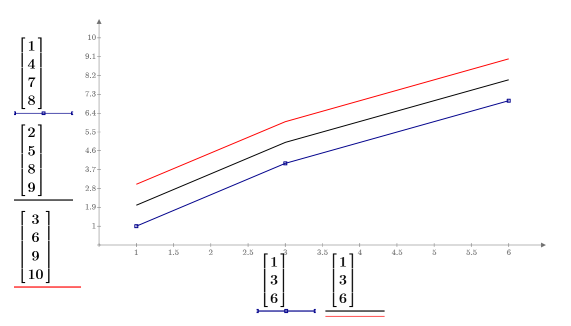

您可以如下個別定義每個向量，以建立相同的繪圖：
 |
