範例：方形平板上的熱流 - II
使用偏微分方程式求解器 relax 求解方形平板的穩態溫度分佈。
求解普松方程式
求解熱方程式，其中來源函數值已知，且邊界條件為非零。
|
|
relax 函數是以完全不同的解法為基礎，因此需要一組不同的引數。
|
1. 定義五個包含拉普拉斯近似係數的方形矩陣 a、b、c、d 及 e：
|
|
這些陣列可以是您指定的任何大小。陣列愈大，解的網格愈細密。
|
2. 定義方形平板的維度：
3. 定義係數：
4. 定義固定來源的強度與位置。
5. 定義大小等於格點大小的方形矩陣 f，以包含函數 F(x,y) 的已知邊界值及未知內部值的估值。
◦ 沿著上緣的邊界條件：
◦ 沿著下緣的邊界條件：
◦ 沿著邊緣的邊界條件：
6. 定義 Jacobi spectral radius 變數 r，這是介於 0 與 1 之間的實數。
|
|
此參數可控制演算法的收斂度。若您看到錯誤訊息「太多疊代」，請嘗試降低 r。
|
7. 呼叫 relax 函數：

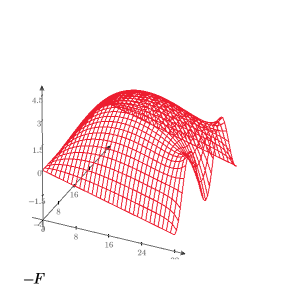

8. 建立 3D 繪圖，顯示方形平板上的熱分佈。

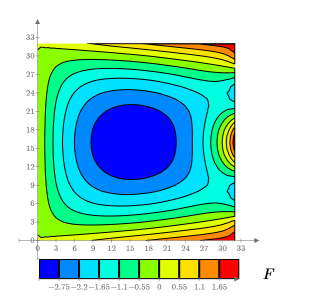

9. 建立等高線圖，顯示固定溫度線。
