示例：信号生成
信号合成
以双音多频 (DTMF) 信号为例。这些信号常用于按键式电话机拨号和远程控制功能。DTMF 信号由一个高频和一个低频正弦信号组成。常见音调表如下所示。
|
数字电话键盘
|
高音调组
|
||||
|
1209 Hz
|
1336 Hz
|
1477 Hz
|
1633 Hz
|
||
|
低
|
697 Hz
|
1
|
2
|
3
|
A
|
|
音调
|
770 Hz
|
4
|
5
|
6
|
B
|
|
852 Hz
|
7
|
8
|
9
|
C
|
|
|
组
|
941 Hz
|
*
|
0
|
#
|
D
|
例如，要生成数字 5 按钮的音调，请将“低音调组”中的 770 Hz 信号与“高音调组”中的 1336 Hz 信号混合。
在该示例中，使用 PTC Mathcad 生成 # 音调。
1. 定义通道数、采样率和分辨率。
2. 设置持续时间和数据点数。
3. 计算时间间隔并生成两个数组，其中一个为索引数组，另一个为时间数组。
4. 设置信号幅度并选择生成 # 音调所需的两个频率。

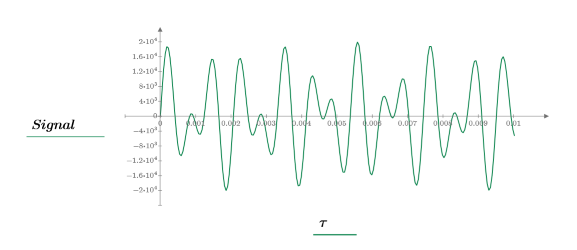

5. 使用 sin 函数生成信号，并绘制该信号。
6. 使用 WRITEWAV 函数将信号用指定的参数写入到 WAV 文件中。
如果指定的位分辨率为 1-8，则会将数据以无符号字节数据的形式写入到文件中。无符号字节数据的取值范围是 0-256 (28)。如果位分辨率为 9-16，则将字数据 (双字节) 写入到文件中。字数据的取值范围是 –32768 至 +32767 (215)。
7. 尝试更改 DTMF 信号的频率，然后播放声音文件。该声音与按键式电话机的声音类似。
频率指数倾斜
音频测试中的另一个有用的信号为频率指数倾斜信号。
1. 定义频率信号的指数倾斜。
2. 定义采样率、分辨率和通道数。
3. 定义新信号的以下参数。
5. 使用 WRITEWAV 将信号写入新文件。

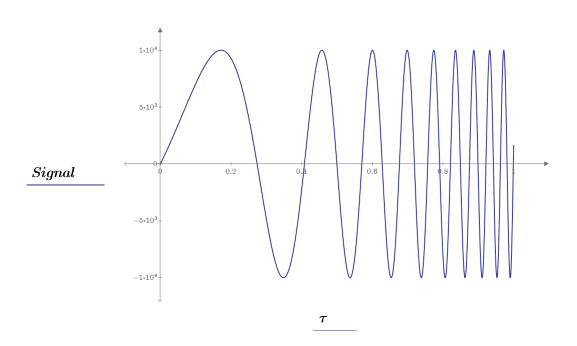

6. 绘制信号图像。
