예제: 데이터 도표화에 극선 도표 사용
1. 다음과 같은 데이터 집합을 정의합니다.
 |
 |

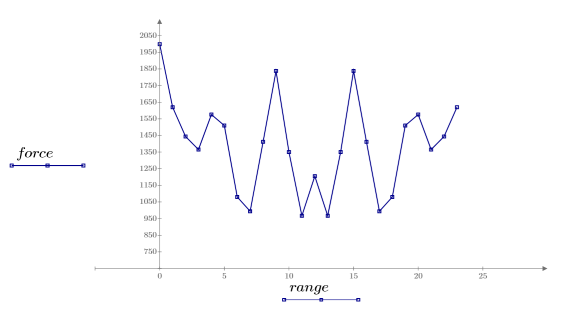

2. XY 도표를 사용하여 데이터를 그래프로 표현합니다.
|
|
도표는 13번째 데이터 점에 대해 대칭성을 보여 줍니다.
|

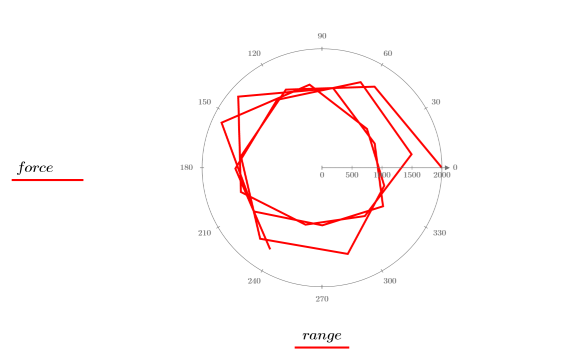

3. 극선 도표를 사용하여 같은 데이터를 도표화합니다.
|
|
대칭성이 사라집니다. 데이터가 극선 도표의 한 사이클에서 도표화되도록 범위를 정규화해야 합니다.
|
4. 범위(rng)를 극선 도표의 한 사이클에 대해 균등하게 분포된 각도(angs)로 변환합니다.
|
|
각도가 라디안으로 정의되어 있습니다. 자리 표시자에 단위를 삽입하여 라디안을 도로 변환할 수 있습니다.
|

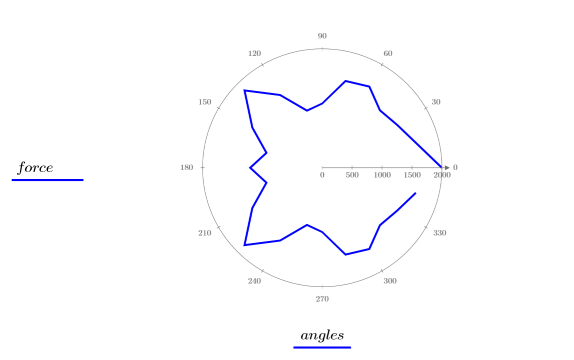

5. 수정된 벡터를 도표화합니다.
6. 마지막 데이터 점을 첫 번째 데이터 점에 연결하려면 stack 함수를 사용해 첫 번째 데이터 요소를 두 데이터 집합의 끝에 추가합니다.

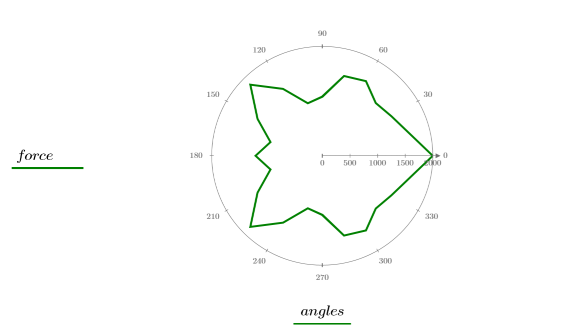

7. 수정된 벡터를 도표화합니다.
이제 데이터 집합이 한 사이클에 도표화되고 모든 점이 연결됩니다. PTC Mathcad에서 각도는 시계 반대 방향으로 표시됩니다.
