Per ridimensionare una matrice di grandi dimensioni

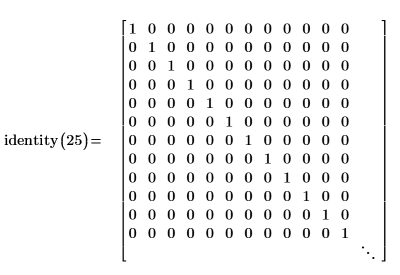

1. Utilizzare la funzione identity per creare e visualizzare una matrice di grandi dimensioni.

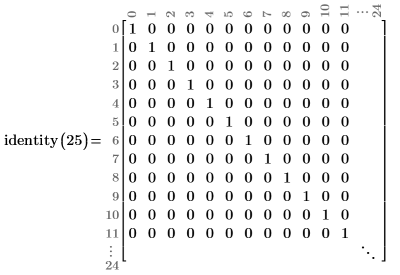

2. Selezionare la regione della matrice e quindi nel gruppo Formato risultato della scheda Matrici/Tabelle fare clic su Mostra indici per visualizzare gli indici della matrice.
In PTC Mathcad vengono visualizzate le prime 12 righe e colonne. I puntini di sospensione diagonali indicano che vi sono righe e colonne nascoste.
3. Per visualizzare le righe e le colonne nascoste, fare clic e trascinare lo spigolo inferiore della parentesi di chiusura. Continuare a trascinare fino a quando i puntini di sospensione non scompaiono, a indicare che non vi sono altre righe o colonne nascoste.
4. Fare clic e trascinare lo spigolo inferiore della parentesi di chiusura per ridimensionare la matrice. I tre puntini di sospensione riappaiono.
5. Per traslare elementi nascosti della matrice senza visualizzare righe o colonne nascoste, fare clic sui tre puntini di sospensione. Viene aperta la finestra del navigatore matrice.
|
|
• L'area in grigio chiaro rappresenta la matrice completa.
• L'area in grigio scuro rappresenta la posizione relativa della matrice secondaria attualmente visualizzata rispetto alla matrice completa.
• La coppia di numeri rappresenta l'origine della matrice secondaria visualizzata.
|
6. Posizionare il puntatore sopra il navigatore matrice ed eseguire una delle azioni elencate di seguito, a seconda della nuova forma del puntatore.
◦
- Fare clic e trascinare il rettangolo grigio scuro nel navigatore della matrice di grandi dimensioni per traslare parti diverse della matrice completa.
- Fare clic e trascinare il rettangolo grigio scuro nel navigatore della matrice di grandi dimensioni per traslare parti diverse della matrice completa.|
|
Mentre si naviga all'interno della matrice di grandi dimensioni, si verifica quanto indicato di seguito.
• L'orientamento e la posizione dei tre puntini di sospensione cambia.
• I numeri che rappresentano l'origine della matrice secondaria visualizzata vengono aggiornati.
|
◦
o
- Fare clic e trascinare per espandere o comprimere in orizzontale o in verticale la matrice secondaria visualizzata.
o - Fare clic e trascinare per espandere o comprimere in orizzontale o in verticale la matrice secondaria visualizzata.◦
o
- Fare clic e trascinare per espandere o comprimere in diagonale la matrice secondaria visualizzata.
o - Fare clic e trascinare per espandere o comprimere in diagonale la matrice secondaria visualizzata.È possibile espandere la matrice secondaria visualizzata fino a quando non copre la matrice completa. In questo caso, l'area grigio scura copre l'intera finestra del navigatore.
|
|
• La copia di una matrice di definizioni comporta la copia dell'intera matrice, anche se la matrice è ridimensionata e alcuni dei suoi elementi sono nascosti.
• La copia di una matrice di risultati ridimensionata comporta la sola copia degli elementi visibili.
|
