Использование поддерживающих сценарии элементов управления с интерфейсом API для расчетов

Элементы управления > Расширенные элементы управления > Автоматизация в поддерживающих сценарии элементах управления > Использование поддерживающих сценарии элементов управления с интерфейсом API для расчетов

1. Постройте график функции с использованием расширенного элемента управления Ползунок (Slider) двумя способами: использование выходных данных ползунка и использование входных данных документа.

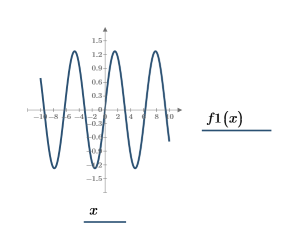

2. Постройте график функции.

Щелкните для копирования этого выражения

<region id="ID0EGBHPB" actualWidth="299.602563445271" actualHeight="237.305921558574" top="364.80000000000007" left="0" height="237.305921558574" width="299.602563445271" xmlns="http://schemas.mathsoft.com/worksheet50">
  <plot background-type="transparent" origin-positioning="true">
    <xyPlot>
      <title class="- topic/title " wwtype:type="Paragraph" xmlns:wwtype="urn:WebWorks-Type-Schema" />
      <legend />
      <traces>
        <trace num-of-points="500" resultRef="18">
          <traceStyle color="#FF2A5072" symbol="none" line-weight="2" line-style="Solid">lines</traceStyle>
        </trace>
      </traces>
      <graph-size width="165.202563445271" height="179.705921558574" />
      <axes>
        <xAxis rank="1" legend-position="PlotBoundaryBottom" start="-10" end="10">
          <axisLine position="origin" positionticmark="5" legendWidth="60.93" />
          <axisGrid>
            <gridFrequency>11</gridFrequency>
            <gridLabels display="true" />
            <gridLines />
            <tickMarks display="true" />
          </axisGrid>
          <axisLabel />
          <markers />
          <plotEquations>
            <plotEquation>
              <math>
                <id xml:space="preserve" xmlns="http://schemas.mathsoft.com/math50">x</id>
              </math>
              <math>
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
          </plotEquations>
          <xyDomain scale-type="linear" auto-scale="true">
            <startValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </startValue>
            <endValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </endValue>
          </xyDomain>
        </xAxis>
        <yAxis rank="1" legend-position="PlotBoundaryRight" start="-1.5" end="1.5">
          <axisLine position="origin" positionticmark="5" legendWidth="90.2833333333333" />
          <axisGrid>
            <gridFrequency>11</gridFrequency>
            <gridLabels display="true" />
            <gridLines />
            <tickMarks display="true" />
          </axisGrid>
          <axisLabel />
          <markers />
          <plotEquations>
            <plotEquation>
              <math>
                <apply xmlns="http://schemas.mathsoft.com/math50">
                  <id labels="VARIABLE" xml:space="preserve" label-is-contextual="true">f1</id>
                  <id xml:space="preserve">x</id>
                </apply>
              </math>
              <math>
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
          </plotEquations>
          <xyDomain scale-type="linear" auto-scale="true">
            <startValue resultRef="19">
              <real xmlns="http://schemas.mathsoft.com/math50">-1.5</real>
            </startValue>
            <endValue resultRef="20">
              <real xmlns="http://schemas.mathsoft.com/math50">1.5</real>
            </endValue>
          </xyDomain>
        </yAxis>
      </axes>
    </xyPlot>
  </plot>
</region>

3. Используйте API, чтобы обновить входные данные ползунка и изменить функцию. Следующий ползунок вызывает API Mathcad. Можно скопировать пример в документ, чтобы увидеть полный сценарий.

4. Задайте входную переменную.

После копирования этого выражения в свой документ необходимо использовать Ввод/вывод (Input/Output) > Назначить ввод (Assign Inputs), чтобы назначить x2 ее в качестве входной переменной

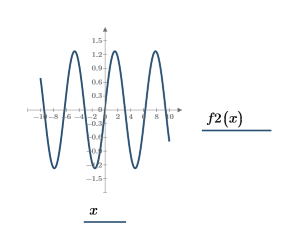

5. Сравните результаты. Можно заметить, что оба метода дают одинаковые результаты.
