ウォーターフォールプロットを作成するには

プロット > XY プロット > データのプロット > ウォーターフォールプロットを作成するには

1. ワークシートに XY プロットを挿入します。

2. 複数のトレースがあるウォーターフォールプロットを定義するには、各軸のプレースホルダーに次の式を入力します。

式	説明
Y 軸	y の値の 1 つの行列
X 軸	x の値の 1 つの行列

3. トレースタイプを「ウォーターフォール」に変更します。x の行列と y の行列の各列を表す複数のトレースから成るウォーターフォールプロットが表示されます。

その他の情報

• ウォーターフォールプロットは、複数のデータセットを 1 つのプロットで表す場合に便利です。

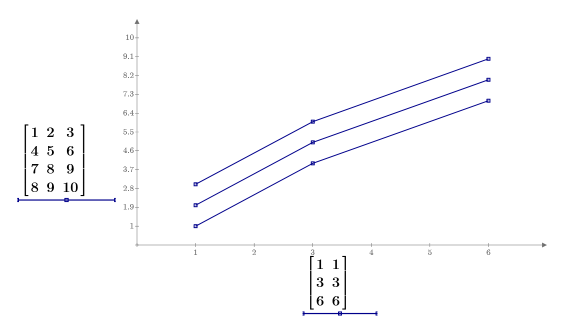

• 行列によって行の数が異なる場合、余分な行は無視されます。これは、ベクトルの長さが異なる場合に起こります。次の図では、y 行列の最後の行は、x 行列に対応する行がないので、無視されます。

• 行列によって列の数が異なる場合、最も短い行列の最後の列が、足りない列の代わりに使用されます。次の図では、足りないデータを補うため、PTC Mathcad によって x 行列の最後の列が 2 回使われています。

<region id="ID0E5DCIB" top="57.600000000000009" left="76.800000000000011" height="326.4" width="388" xmlns="http://schemas.mathsoft.com/worksheet50">
  <plot origin-positioning="true">
    <xyPlot>
      <title class="- topic/title " wwtype:type="Paragraph" xmlns:wwtype="urn:WebWorks-Type-Schema" />
      <legend />
      <traces>
        <trace resultRef="32">
          <traceStyle color="#FF00008B" symbol="none" line-weight="1" line-style="Solid">waterfall</traceStyle>
        </trace>
      </traces>
      <graph-size width="230.4" height="230.4" />
      <axes>
        <xAxis rank="1" legend-position="PlotBoundaryBottom" start="1" end="6">
          <axisLine position="bottom" positionticmark="-1" legendWidth="91.5166666666667" />
          <axisGrid>
            <gridFrequency>11</gridFrequency>
            <gridLabels display="true" />
            <gridLines />
            <tickMarks display="true" />
          </axisGrid>
          <axisLabel />
          <markers />
          <plotEquations>
            <plotEquation>
              <math resultRef="33">
                <matrix rows="3" cols="2" xmlns="http://schemas.mathsoft.com/math50">
                  <real>1</real>
                  <real>3</real>
                  <real>6</real>
                  <real>1</real>
                  <real>3</real>
                  <real>6</real>
                </matrix>
              </math>
              <math resultRef="34">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
          </plotEquations>
          <xyDomain scale-type="linear" auto-scale="true">
            <startValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </startValue>
            <endValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </endValue>
          </xyDomain>
        </xAxis>
        <yAxis rank="1" legend-position="PlotBoundaryLeft" start="1" end="10">
          <axisLine position="left" positionticmark="-1" legendWidth="115.476666666667" />
          <axisGrid>
            <gridFrequency>11</gridFrequency>
            <gridLabels display="true" />
            <gridLines />
            <tickMarks display="true" />
          </axisGrid>
          <axisLabel />
          <markers />
          <plotEquations>
            <plotEquation>
              <math resultRef="35">
                <matrix rows="4" cols="3" xmlns="http://schemas.mathsoft.com/math50">
                  <real>1</real>
                  <real>4</real>
                  <real>7</real>
                  <real>8</real>
                  <real>2</real>
                  <real>5</real>
                  <real>8</real>
                  <real>9</real>
                  <real>3</real>
                  <real>6</real>
                  <real>9</real>
                  <real>10</real>
                </matrix>
              </math>
              <math resultRef="36">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
          </plotEquations>
          <xyDomain scale-type="linear" auto-scale="true">
            <startValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </startValue>
            <endValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </endValue>
          </xyDomain>
        </yAxis>
      </axes>
    </xyPlot>
  </plot>
</region>

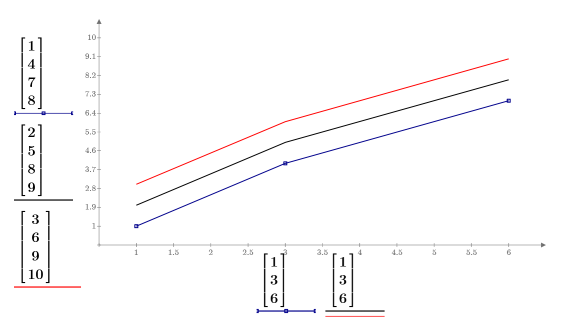

各ベクトルを個別に定義することで、次のようにまったく同じプロットを作成できます。

<region id="ID0EHFCIB" top="441.60000000000008" left="96.000000000000014" height="383.99999999999994" width="349.6" xmlns="http://schemas.mathsoft.com/worksheet50">
  <plot origin-positioning="true">
    <xyPlot>
      <title class="- topic/title " wwtype:type="Paragraph" xmlns:wwtype="urn:WebWorks-Type-Schema" />
      <legend />
      <traces>
        <trace resultRef="41">
          <traceStyle color="#FF00008B" symbol="none" line-weight="1" line-style="Solid">lines</traceStyle>
        </trace>
        <trace resultRef="42">
          <traceStyle color="#FF000000" symbol="none" line-weight="1" line-style="Solid">lines</traceStyle>
        </trace>
        <trace resultRef="43">
          <traceStyle color="#FFFF0000" symbol="none" line-weight="1" line-style="Solid">lines</traceStyle>
        </trace>
      </traces>
      <graph-size width="230.4" height="211.2" />
      <axes>
        <xAxis rank="1" legend-position="PlotBoundaryBottom" start="1" end="6">
          <axisLine position="origin" positionticmark="-1" legendWidth="75.5366666666667" />
          <axisGrid>
            <gridFrequency>11</gridFrequency>
            <gridLabels display="true" />
            <gridLines />
            <tickMarks display="true" />
          </axisGrid>
          <axisLabel />
          <markers />
          <plotEquations>
            <plotEquation>
              <math resultRef="44">
                <matrix rows="3" cols="1" xmlns="http://schemas.mathsoft.com/math50">
                  <real>1</real>
                  <real>3</real>
                  <real>6</real>
                </matrix>
              </math>
              <math resultRef="45">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
            <plotEquation>
              <math resultRef="46">
                <matrix rows="3" cols="1" xmlns="http://schemas.mathsoft.com/math50">
                  <real>1</real>
                  <real>3</real>
                  <real>6</real>
                </matrix>
              </math>
              <math resultRef="47">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
          </plotEquations>
          <xyDomain scale-type="linear" auto-scale="true">
            <startValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </startValue>
            <endValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </endValue>
          </xyDomain>
        </xAxis>
        <yAxis rank="1" legend-position="PlotBoundaryLeft" start="1" end="10">
          <axisLine position="origin" positionticmark="-1" legendWidth="83.5166666666667" />
          <axisGrid>
            <gridFrequency>11</gridFrequency>
            <gridLabels display="true" />
            <gridLines />
            <tickMarks display="true" />
          </axisGrid>
          <axisLabel />
          <markers />
          <plotEquations>
            <plotEquation>
              <math resultRef="48">
                <matrix rows="4" cols="1" xmlns="http://schemas.mathsoft.com/math50">
                  <real>1</real>
                  <real>4</real>
                  <real>7</real>
                  <real>8</real>
                </matrix>
              </math>
              <math resultRef="49">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
            <plotEquation>
              <math resultRef="50">
                <matrix rows="4" cols="1" xmlns="http://schemas.mathsoft.com/math50">
                  <real>2</real>
                  <real>5</real>
                  <real>8</real>
                  <real>9</real>
                </matrix>
              </math>
              <math resultRef="51">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
            <plotEquation>
              <math resultRef="52">
                <matrix rows="4" cols="1" xmlns="http://schemas.mathsoft.com/math50">
                  <real>3</real>
                  <real>6</real>
                  <real>9</real>
                  <real>10</real>
                </matrix>
              </math>
              <math resultRef="53">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
          </plotEquations>
          <xyDomain scale-type="linear" auto-scale="true">
            <startValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </startValue>
            <endValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </endValue>
          </xyDomain>
        </yAxis>
      </axes>
    </xyPlot>
  </plot>
</region>
