在 Arbortext IsoDraw CADprocess 的 3D 模式下移动

可以使用“箭头”工具移动绘图中的所有对象 (装配)。首先选择对象的移动方向。可以在 X-Z 平面上移动对象也可以沿 Y 轴移动对象。单击平面上的 Y 轴或 X 或 Z 轴。自由轴将会加亮显示。如果已选择了 X-Z 平面，则可以在 X 或 Z 方向上移动所有装配。按住 ALT 键允许您自由移动选择的装配。

缺省情况下，3D 变换 (如“3D 移动”) 只适用于可见的 3D 对象。如果要将 3D 变换应用到可见 3D 对象以及 3D 对象内的不可见部分，必须启用 CADprocess_TransformInvisible3DSubObjects 首选项设置。（有关说明，请参阅3D 编辑首选项。）

如果先前已使用“3D 选择轴”工具之一创建了自由轴，则会出现蓝色的自由轴。如果未选择其他轴，则会沿着此轴移动选择的装配或元素。

使用选择矩形可选择绘图中的所有装配。单击装配的轮廓。按住鼠标按钮并移动鼠标。移动鼠标时，绘图将在轴上移动。距离显示在窗口栏的底部。释放鼠标按钮后，绘图将出现在新位置处。

以同样的方式还可以移动选择的装配。可以使用对象窗口或“箭头”工具来选择所需的装配。

选择需要的装配。然后用箭头光标单击选择内容的轮廓。按住鼠标按钮的同时，将选择的装配移动到所需位置。

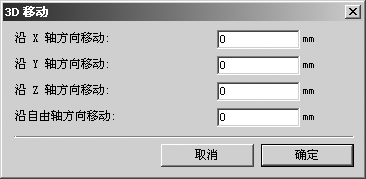

如果在单击选择内容时按住 SHIFT 键，则会出现下列对话框：

为相关轴输入所需的值。如果输入一个正值，装配将沿着具有轴标识的方向 (X、Y、Z) 移动。如果输入一个负值，组件将沿着相反方向移动。如果先前已使用“3D 选择轴”工具之一创建了自由轴 (蓝色)，则可以在“沿自由轴方向移动”中输入一个值。自由轴箭头/带有箭头的直线定义正方向。如果没有其他轴，则在此处不输入任何值。

单击对话框中的“确定”确认输入内容。现在，选择内容出现在轴上的新位置处。单击“取消”关闭对话框而不移动选择内容。

对于不包含结构化导入内容的文件，不能使用“箭头”

工具来选择其中的 3D 对象曲面元素。为这些元素使用“箭头” (+)

工具。但是，无法单独选择用于构成较大 3D 对象的较小曲面元素，尽管您可以看到它们的边界。这是因为在渲染 3D 对象前，较小的曲面将合并为较大的曲面。
