在此可为“平滑渲染”显示选项指定平滑度。为平滑角度输入的值会影响颜色像素之间的颜色等级。您可以输入 0 到 120 之间的值。从显示绘图颜色的角度来说，使用缺省的设置通常可得到更好的结果。值越大，所描述的曲面三角形之间的过渡就越光滑。如果绘图包含几个弯曲曲面 (圆柱曲面或球形曲面)，则角度值越大，在绘图中生成的结果越好。如果值过大，则导致对直面产生不必要的影响。在某些情况下，还会平滑视为边缘的直线 (例如，零件上的倒角)。当改变缺省设置时，逐渐更改该值并监控对绘图的影响。

这些示例说明了“渲染”与“平滑渲染”之间的差别。处于渲染显示模式下的左图描述了使用分级颜色混合的弯曲曲面。当使用平滑渲染时，如右图所示，我们几乎看不到颜色之间的过渡。

导入 IGES 文件时，Arbortext IsoDraw 会将已载入的曲面分解为三角形。此过程称为镶嵌。所创建的三角形的数量由该设置决定。此设置允许您指定 2D 图中的曲面与 3D 数据曲面的对应精确程度。此设置还影响应用于 3D 模式下颜色显示的渲染过程。输入字段中的值无单位。其范围从 1 到 100，并告诉您在将 3D 数据转换为 2D 图之后才能确定曲面偏离的粗糙或精细程度。设置的值越低 (越精细)，曲面调整得就越精确。您可以直接输入值或使用滑块。

如果不涉及外部边，则就自由成形的轮廓和成锐角的曲面元素而言，此设置尤其有用。如果此设置非常粗糙，并且如果两个曲面所成的角度过大或曲面被弯曲，则可能找不到内部边的任何线。由于内部边的生成始终还是取决于“细线阈值”功能的设置，因此这两个设置之间的相互影响非常重要。

设置越精细，Arbortext IsoDraw CADprocess 创建的三角形就越多。这表示还可以执行更多的内部边。由于此设置用于整个绘图，因此非常精细的设置加上用于“细线阈值”的精细设置可以生成不必要的内部边。

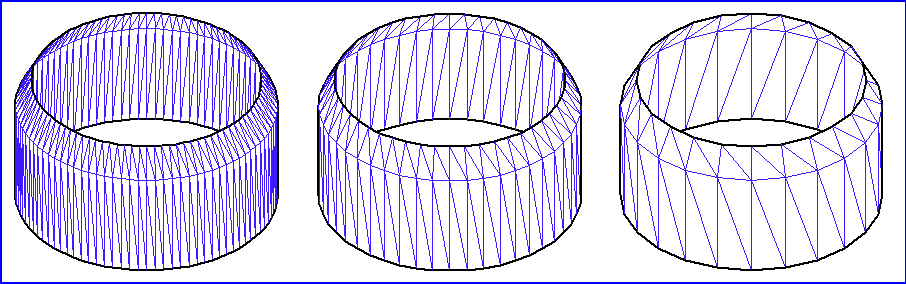

下列三个示例说明了镶嵌设置的效果。为使效果清楚，每个示例中的“细线阈值”均已设置为 0。这表示所有可能的内部边都在投影之后显示。左侧示例显示了使用非常精细设置 (值 1) 的结果。所创建的三角形非常小且轮廓非常精确。中间示例使用了缺省值 50。右侧示例设置的值最粗糙，为 100。所创建的三角形很少，而且轮廓与 3D 数据设置偏离得更明显。

单击“3D 选项”按钮可打开“3D 投影”-“设置”对话框，其中包含用于将 3D 数据投影为 2D 图的设置。可在首选项中预设所有投影的设置。如果未选中“在转换为 2D 之前显示选项对话框”旁边的框，则在投影期间会应用这些设置。

“3D 投影”-“设置”对话框显示如下：

如果选择“保留 3D 数据”，则使用上一次在 3D 模式下选择的显示模式在 2D 模式下显示绘图。不能编辑该绘图。使用“对象”窗口可使单个对象不可见。由于此类型的投影保留了所有的 3D 信息，因此使用“元素”菜单中的“3D 变换”命令可随时切换至 3D 模式。随后，可在 3D 模式下编辑此绘图。

如果选择“着色”，绘图则按照在 3D 模式下所选择的显示类型以光栅图像形式出现在 Arbortext IsoDraw窗口中。此类型的投影主要是在 3D 模式下与“渲染”和“平滑渲染”显示类型结合使用。绘图将被转换为包含 3D 模式下所指定的所有颜色的光栅图像。转换完成后，即可使用图像编辑工具对绘图进行更改。

如果选择“作为线框”，则 3D 文件中的所有元素都将转换到 2D 图。来自 3D 文件的笔及其属性保持不变。因此，3D 投影的结果与来自 CAD 系统的原始绘图相对应。

如果选择“移除隐藏线”，则图将以所选的透视及方向进行显示而无隐藏线。这意味着删除了观察者看不到的所有元素。

如果单击“创建粗线/细线”框，则图将显示外部边和内部边粗细线的分布，这是技术图的特点。可在“选项”对话框中分配粗线笔和细线笔。

导入 3D 数据时，会载入大量的单曲面元素，尤其是具有 IGES 格式的元素。如果文件出现在 3D 模式下，则可以通过曲面的分隔线 (如在 CAD 文件中创建的一样) 来识别曲面。

如果选择“创建曲面边界”框，缺失的内部边也通过分隔线进行转换。会为这些线在 2D 图中分配一个自己所属的笔。

单击“取消”将退出“3D 投影”-“设置”对话框。所有更改都被拒绝。单击“确定”将对投影应用当前设置状态。在进行下一更改前，会一直应用这些设置。

如果已为“3D 投影”-“设置”选择了“着色”，则可以在“着色”对话框中选择各种可用于以 Arbortext IsoDraw 格式保存光栅图像的标准。

在“3D 投影”-“设置”对话框中，单击“选项”。将出现如下所示的“着色”对话框：

在此输入所需的分辨率。分辨率定义了每英寸所显示的像素数 (dpi = 每英寸的点数)。分辨率越高，质量就越好。然而，这同时也迅速增加了文件的大小。

在此，选择是将绘图转换为黑色/白色模式还是一种彩色模式。图像深度 (位深度) 选项实质上允许控制 Arbortext IsoDraw CADprocess 文件所能包含的不同颜色的数量。艺术线条绘图只能包含黑白像素。彩色图像限制为 256 种颜色 (8 位) 或任何最多包含 16.7 百万种颜色的设置。

在此指定是否要在转换期间处理对象信息。要在此处输入的“层”指的是那些文件结构内的对象所在的层。装配 (对象) 可以包括子装配等。对象前面的每个图标指示一个层。

如果在“层”旁输入 1，将丢弃所有对象信息。所有对象都将位于一个层上。如果要保存包含 3D 模式文件所有层的对象信息，则必须计算对象窗口中的层，并在“层”旁输入总数。

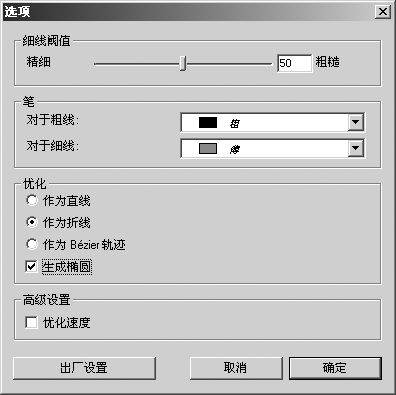

如果已为“3D 投影”-“设置”选择了“移除隐藏线”，则可在“选项”对话框中用于插入内部边的设置旁边选择要用于直线的笔。在“优化”下，可以指定其中的图要以 Arbortext IsoDraw 格式保存的元素类型。在“3D 投影”-“设置”对话框中，单击“选项”。将出现下列对话框：

在此，可指定在三角曲面间的哪些过渡处，Arbortext IsoDraw CADprocess 将设置细线或内部边。

显示框中的值无单位，并且用作内部计算的首选项。您可以输入 0 到 100 之间的值。设置的值越大 (粗糙)，其内部插入的边数越少。您可以直接输入值或使用滑块。

您可以先在 3D 模式下查看当前绘图中设置的结果，然后再启动转换过程。尤其在使用大量数据时，您可以看到所转换绘图的预览，而不会延迟转换过程，这一点很有优势。为此，绘图必须在 HLR 显示模式中进行显示。要使新设置在绘图上可见，需单击“确定”来关闭“选项”对话框面板。

此选项允许您选择要为外部边和内部边使用的“笔”。在“对于粗线”弹出式菜单中，为外部边选择笔。在“对于粗线”弹出式菜单中，为内部边选择笔。

有三种方法可供您选择如何将 3D 数据中的元素定义为 Arbortext IsoDraw CADprocess 中的元素。

如果选择“作为直线”，则 2D 图将只包含形式为不连续元素的直线。如果选择“作为折线”，则将首尾相连的几条直线分组到一起而形成折线。选择“作为 Bezier 轨迹”将首尾相连的 3D 数据元素转换成 Bezier 轨迹。转换为 Bezier 轨迹可让您在图的轮廓精度方面得到最佳结果。而且，元素的数量远远少于直线元素的数量，这就为后续操作提供了方便，而且还降低了存储要求。

如果单击“生成椭圆”框，则一起构成椭圆形状的那些元素将转换为一个椭圆。以此方式生成的椭圆可对 2D 图进行优化，并且在随后使用起来也更容易。

如果单击“优化速度”按钮，有时就会在转换期间执行简化计算。这将加速转换过程。

如果在“选项”对话框中单击“出厂设置”按钮，则会将此窗口中的设置设为制造商推荐的选择内容。经验表明，这些出厂设置可为大部分 3D 数据提供卓越的“技术图”。

单击“取消”退出“选项”对话框。所有更改都被拒绝。单击“确定”将对投影应用当前设置状态。在进行下一更改前，会一直应用这些设置。

单击工具栏中的照相机按钮时，选择此框会调用“3D 投影”-“设置”对话框，可通过此对话框投影到 2D 图。在此可更改在“3D 选项”首选项对话框中为当前投影指定的设置。
