创建基于轨迹的自由轴
使用
“3D 选择轴 (基于轨迹)”
工具创建一条或多条自由轴。 创建的每条自由轴都垂直于元素的闭合轨迹 (轮廓) 区域。
1. 在
“3D 工具”工具栏上单击
“3D 选择轴 (基于轨迹)” 按钮。
2. 当光标变成
时，单击绘图中的某个元素。
3. 单击后，Arbortext IsoDraw CADprocess 开始绘制该区域的轮廓线并尝试找到有效路径。
4. 如果找不到有效路径，将出现“未找到有效路径!” 消息。 尝试在其他位置再次单击。
5. 找到有效路径后，会出现一条垂直于该轨迹区域的红色自由轴。
6. 要创建另一条自由轴，可单击元素上的另一个点。
7. 如果找到新路径，将出现一条垂直于该轨迹的新的自由轴。 将选择新的 (红色) 自由轴；而不选择另一条 (蓝色) 自由轴。

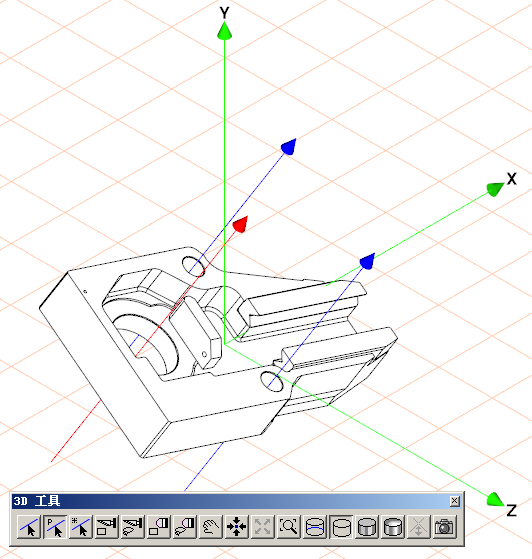

下图显示的是基于零件中孔周围的轨迹的自由轴。 这些轴与孔垂直。 选择的自由轴为红色；其他自由轴为蓝色
