创建自由轴
使用“3D 选择轴” 工具可创建一条或多条自由轴。 创建的每条自由轴都与 3D 元素轮廓相切于某一点。
1. 在“3D 工具”工具栏上单击“3D 选择轴” 按钮。
2. 当光标变成 时，单击绘图中某个元素的轮廓。将在轮廓上出现一条与此轮廓相切于单击点的红色自由轴。
3. 要创建另一条自由轴，可单击元素轮廓上的另一个点。 将出现一条新的自由轴。 将选择新的 (红色) 自由轴；而不选择另一条 (蓝色) 自由轴。

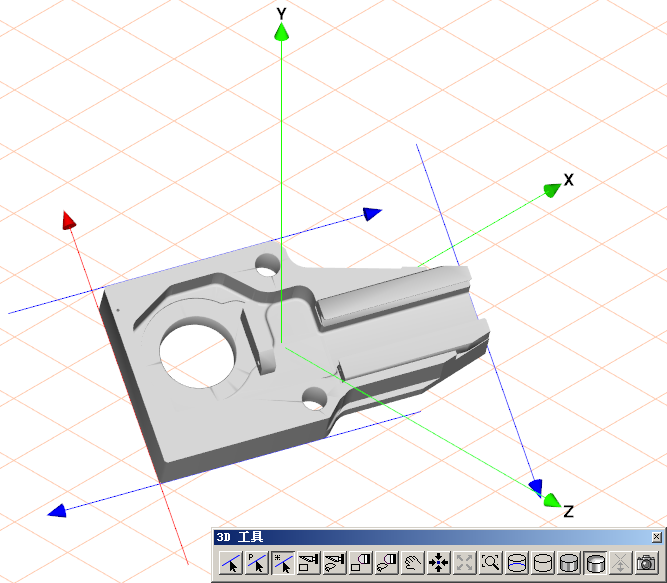

下图显示的是沿零件外轮廓创建而成的自由轴。 选择的自由轴为红色；其他自由轴为蓝色。
