元素信息

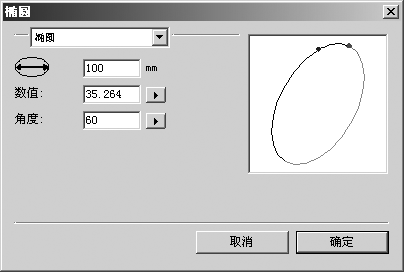

“元素信息”对话框允许您更改椭圆的直径、值和角度或将椭圆转换为螺纹。选择椭圆，然后选取 > 。
可以通过在各自的字段中输入内容或通过在弹出式菜单中进行选择来执行更改。这些更改会粗略地显示在右上角的预览框中。
直径
您可以使用此字段
输入椭圆的直径，即两个顶点 1 和 4 之间的距离 (请参阅
椭圆)。
如果您要使用“无等轴透视收缩”(请参阅
首选项)，则元素信息还会提供顶点 2 和 5 以及顶点 3 和 6 之间的直径 (请参阅
椭圆)。在这种情况下，请在
处设置椭圆直径。
角度
椭圆值可通过输入一个值或从弹出式菜单中进行选择来定义。
方向
方向角也可以通过输入一个值或从弹出式菜单中进行选择来定义。
“最近的轴”会将椭圆旋转到最近的轴，而“X 轴”、“Y 轴”和“Z 轴”则会将椭圆旋转到相关轴。这些轴的角度取决于当前设置的栅格。命令 + 180° 可将椭圆旋转 180°。从弹出式菜单的选择内容中获取的值会显示在输入字段中。
转换为螺纹
利用对话框顶部的弹出式菜单，您可以将椭圆转换为内螺纹或外螺纹，而且可对其进行编辑而不必退出对话框。
“元素信息”对话框也会随之发生更改 (请参阅
内螺纹和
外螺纹)。
例如，请注意无法为螺纹分配填充。与椭圆相比，将轮廓属性分配给螺纹也会受到限制。因此，将椭圆转换为螺纹时，您分配给椭圆的任何属性都无法应用。
在将椭圆转换为螺纹时，会添加所缺失的任何椭圆段。
退出该对话框
可通过单击“确定”来对输入的内容进行确认。单击“取消”按钮退出对话框而不应用所做的任何更改。
