完成绘图
1. 从工具箱中选择
“直线”
工具。
2. 现在绘制管的外边缘。从椭圆的每个外部点开始。延长这些直线使其相交。
| 在主轴之外绘制直线时，请按住 ALT 键。这样可暂时关闭“栅格对齐”。 |
选择
“箭头”
工具。选择椭圆 (3) 并将其删除。
3. 仍然需要添加管外边缘的曲线半径。
从工具箱中选择
“绘制圆角”
功能来创建曲线半径。
现在，光标的箭头旁边有一个小的
1
。
4. 现在单击直线 (4)。
现在，光标后面跟着一个小的
2
表示已找到第一条直线。
5. 按住 SHIFT 键，单击直线 (5)。

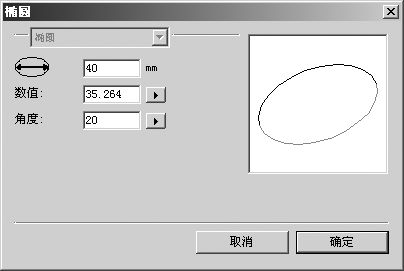

将出现下列元素信息对话框。
6. 输入如图所示的值，然后单击“确定”确认输入内容。
| 或者，也可以不按住 SHIFT 键单击直线 (5)，并通过移动鼠标来调整随后出现的椭圆。两种情况下，都会在直线 (4) 和 (5) 之间生成与它们相切的椭圆段。这些直线会被相应地剪切。 |
将“绘制圆角”工具同样用于管下方外边缘的直线。
7. 选择
“箭头” 工具。
每次一条选择所有多余的线段，并将其删除。
8. 修改中心线并在管的每端各绘制一个直径为 30 mm 的椭圆，如图所示。
