3D 投影

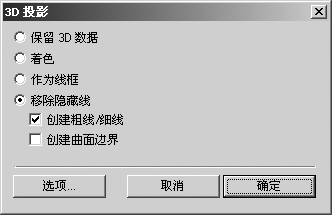

此对话框为您提供了各种选项，这些选项可用于选择如何在普通 Arbortext IsoDraw 窗口中显示当前绘图。
单击“选项”将显示另外一个对话框，您可以在其中选择更多的优化设置。
保留 3D 数据
如果选择“保留 3D 数据”，则使用上一次在 3D 模式下选择的显示模式在 2D 模式下显示绘图。您只能在有限的范围内编辑该绘图。不能在 2D 模式下创建动画。由于此类型的投影可保留所有 3D 信息，因此通过选取 > 可随时更改到 3D 模式。随后，可在 3D 模式下编辑此绘图。
| 如果已在投影前为 3D 模式下的对象创建了动画，则只能在“3D 投影”-“集”对话框中选择“保留 3D 数据”投影类型。 |
着色
如果选择“着色”，绘图则按照在 3D 模式下所选择的显示类型以光栅图像形式出现在 Arbortext IsoDraw窗口中。此类型的投影主要用于在 3D 模式下使用“着色”和“平滑渲染”显示类型。绘图将被转换为包含 3D 模式下所指定的所有颜色的光栅图像。转换完成后，即可使用图像编辑工具对绘图进行更改。
作为线框
如果选择“作为线框”，则 3D 文件中的所有元素都将转换到 2D 图。来自 3D 文件的笔及其属性保持不变。无法选择“选项”对话框中用于优化数据的设置。
因此，3D 投影的结果与来自 CAD 系统的原始绘图相对应。
移除隐藏线
如果选择“移除隐藏线”，则图将以所选的透视及方向进行显示而无隐藏线。这意味着删除了观察者看不到的所有元素。
创建粗线/细线
如果单击“创建粗线/细线”框，则图将显示外部边和内部边粗细线的分布，这是技术图的特点。可在“选项”对话框中分配粗线笔和细线笔。
选择“移除隐藏线”和“创建粗线/细线”可创建技术插图的关键属性。
创建曲面边界
导入 3D 数据时，会载入大量的单曲面元素，尤其是具有 IGES 格式的元素。如果文件出现在 3D 模式下，则可以通过曲面的分隔线 (如在 CAD 文件中创建的一样) 来识别曲面。
分隔线通过隐藏线移除来识别，并作为内部边或外部边转换为 2D 图。可能会发生不清楚内部边是否由分隔线转换而来的情形。举例来说，当出现难于自由成形的曲面或两个曲面成钝角时便属于这种情况。
因此，图中可能会缺少内部边。
如果选择“创建曲面边界”框，缺失的内部边也通过分隔线进行转换。会为这些线在 2D 图中分配一个自己所属的笔。所有利用“创建曲面边界”功能转换而来的直线都能够被轻松地识别出来，因为它们是使用“边界”笔绘制的。除屏幕颜色不同外，“边界”笔的属性与“细”笔相同。
放大后，您可以清楚地看到那些使用“创建曲面边界”功能所创建的线。在不使用“创建曲面边界”功能的情况下进行转换时，出现在这些边界线之上的所有线都是曲面边界。
如果要删除单独的曲面边界，最好在绘图模式下操作。因为“边界”笔与“细”笔具有不同的屏幕颜色，所以在绘图模式下更便于查看这些线条。将那些要在图中保留的曲面边界更改为所需的笔。可以按照如下方式删除剩余的边界：选取 > ，然后选择所有使用“边界”笔的元素。确认选择内容。随后便可删除这些元素。
当您导入的文件中已将所有单个曲面定义为单一曲面时，利用“创建曲面边界”功能将无法在 2D 图中找到任何其他线条。在这些情况下，您可使用“平滑渲染”和“镶嵌精度”的详细设置。
如果进行了适当的设置，则可通过 Arbortext IsoDraw CADprocess 设置内部边。这些内部边不是曲面边界。
单击“取消”将退出“3D 投影”-“集”对话框。单击“确定”可将 3D 数据以 2D 图的形式复制到普通 Arbortext IsoDraw 窗口中。所有 3D 元素都会采用选择的设置在背景中转换为 2D 元素。
将数据复制到 Arbortext IsoDraw 窗口后，“优化”窗口会出现在屏幕上，并向您展示如何进行转换。随后，会出现包含图的 Arbortext IsoDraw 窗口，带有无标题文件名。它位于包含 3D 模式文件的窗口后面。选择 > 或“另存为”，将图另存为 Arbortext IsoDraw文件。文件仍在 3D 模式下打开。这会允许您在 3D 模式下为绘图创建更多视图。每当在“3D 投影”-“集” 窗口中单击“确定”时，都将创建一个新的文件窗口，其中包含着所需情形的快照。
| 如果只想创建 2D 绘图，请在单击工具栏中的照相机按钮时按住 ALT 键。如果在“3D 投影”-“集”对话框中单击了“确定”，则包含 3D 模式文件的窗口将转换为正常的 2D 窗口，并以初始文件的名称出现。如果您的可用内存不多，此选项会非常有用。 |
创建轮廓填充
可选择“移除隐藏线”下的“创建轮廓填充”复选框来围绕 3D 集的外轮廓创建封闭且已填充的 Bézier 轨迹。要在 3D 投影后在 2D 模式下查看填充的轮廓轨迹，请打开“预览”。(在“窗口”菜单中，指向“预览”，然后单击“预览”。)
3D 集轮廓轨迹使用单一颜色 (缺省情况下为白色) 填充，而且其轮廓不可见。(将轮廓“笔”属性设置为“没有笔”。)
要在选择“移除隐藏线”的情况下更改要进行投影的 3D 集的廓填充颜色：
1. 验证是否已选择了“移除隐藏线”下的“创建轮廓填充”复选框。
| 如果未选中“创建轮廓填充”复选框，则将无法更改颜色。 |
2. 单击“选项”按钮。
3. 在
“选项”-
“集”对话框中，选择
“用颜色填充轮廓”下的其中一种颜色，然后单击
“确定”。(请参阅
3D 投影选项 – 移除隐藏线 中的
“用颜色填充轮廓”下的颜色选择说明。)
您还可以在“3D 选项”首选项面板中更改 3D 集轮廓填充颜色及其他 3D 投影选项。类似于 3D 投影的其他“3D 选项”首选项设置，此轮廓填充颜色设置的范围 (具体指该设置适用于哪个或哪些 3D 集) 取决于更改首选项设置时 Arbortext IsoDraw CADprocess 所处的状态。(请参阅将轮廓填充颜色设置为 3D 投影的 3D 选项首选项。)

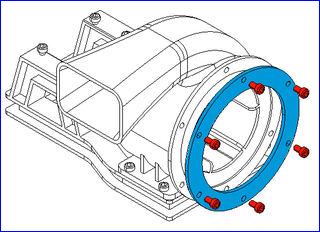

示例：具有不同颜色的 3D 集轮廓
下面的“移除隐藏线”示例图中包含利用不同颜色填充的 3D 集轮廓。本部分将介绍该图的创建方式。
创建此图时使用了三个 3D 集：一个用于鼓风机装配；一个用于法兰 (蓝色)；一个用于六个法兰螺栓 (红色)。
首先，在不填充轮廓的情况下对鼓风机装配 3D 集进行投影。然后，以对轮廓进行蓝色填充的形式对法兰 3D 集进行投影。最后，以对轮廓进行红色填充的形式对包含六个螺栓的 3D 集进行投影。
下面列出了用于创建此示例图的详细步骤，以供参考。用您的装配和零件替代下述步骤中的鼓风机装配、法兰和螺栓，便可创建类似的对 3D 集轮廓进行颜色填充的图。
1. 在 Arbortext IsoDraw CADprocess 中“打开”(或“放置”) 装配的 3D CAD 文件。
2. 准备 3D 投影的视图。在此示例中：
a. 在
“3D 工具”工具栏上，单击
“等轴视图顶部”
按钮。
b. 右键单击法兰，然后单击“移动”。将法兰沿 Z 轴正方向移动 10 mm。
c. 选择法兰螺栓。
d. 右键单击一个选定的螺栓，然后单击“移动”。将螺栓沿 Z 轴正方向移动 20 mm。
3. 在
“3D 工具”工具栏上，单击
“转换为 2D 图”
按钮。
4. 在“3D 投影”-“集”对话框中，单击“移除隐藏线”并清除“创建轮廓填充”复选框。
5. 单击“确定”执行 3D 投影。在 2D 模式下，显示装配时会移除隐藏线，而且不会对轮廓进行填充。
6. 然后，“放置”法兰并以对轮廓进行蓝色填充的形式将其投影为 2D 图：
a. 按上述步骤 1 和 2“放置”3D CAD 文件并准备视图。
b. 删除 3D 模式下法兰对象之外的所有对象。
c. 单击
“3D 工具”工具栏上的
“转换为 2D 图” 按钮。
d. 在“3D 投影”-“集”对话框中，单击“移除隐藏线”并选择“创建轮廓填充”复选框。
e. 单击“选项”按钮。
f. 在
“选项”-
“集”对话框中，选择一种轮廓填充颜色 (此示例中为蓝色)，然后单击
“确定”。(请参阅
3D 投影选项 – 移除隐藏线 中的
“用颜色填充轮廓”下的说明。)
g. 单击“确定”执行 3D 投影。在 2D 模式下，蓝色法兰显示在装配的前面。
7. 要完成操作，请“放置”法兰螺栓并以对轮廓进行红色填充的方式将其投影为 2D 图：
a. 重复步骤 6(a.) 到 6(g.)，但以下两点例外：
▪ 在步骤 6(b.) 中，删除法兰螺栓对象之外的所有对象。
▪ 在步骤 6(f.) 中，选择红色作为轮廓填充颜色。
b. 在“3D 投影”-“集”对话框中，单击“确定”执行 3D 投影。在 2D 模式下，红色螺栓显示在装配和蓝色法兰的前面。
将轮廓填充颜色设置为 3D 投影的 3D 选项首选项
您可以在“3D 选项”首选项面板上设置轮廓填充颜色 (及其他 3D 投影设置)。在以下情况下考虑为一个或所有 3D 集设置此首选项：
对于以下情况，始终使用相同的轮廓填充颜色：
• 情况 1：Arbortext IsoDraw CADprocess 应用程序会话期间在多个图中进行投影的一个特定 3D 集。
• 情况 2：在一个图中进行投影的所有 3D 集。
• 情况 3：在所有图中进行投影的所有 3D 集。
要在上述每种情况下使某个轮廓填充颜色首选项设置 (…或任何其他 3D 投影设置) 成为缺省设置：
• 情况 1：3D 集处于活动状态时在 3D 模式下设置首选项。这样，您的设置将成为每次在当前 Arbortext IsoDraw CADprocess 应用程序会话期间对该特定 3D 集进行投影时的缺省设置。如果您退出应用程序，之后再重新启动，缺省首选项设置将不再应用于该特定 3D 集。
• 情况 2：打开图文件，然后在 2D 模式下设置首选项。这将使您的设置成为您在该图文件中投影的所有 3D 集的缺省设置。当您关闭并重新打开该图文件时，其缺省设置保持不变。退出并重新启动应用程序时，情况也同样如此。
• 情况 3：关闭所有图文件，然后设置首选项。这将使您的设置成为您在所有图文件中投影的所有 3D 集的缺省设置。当您关闭并重新打开这些图文件时，它们的缺省设置保持不变。退出并重新启动应用程序时，情况也同样如此。
要为一个或所有 3D 集 (取决于上述情况) 设置轮廓填充颜色首选项：
1. 选择 > ，然后选择“3D 选项”…
◦ 情况 1：…在 3D 模式下 (3D 集处于活动状态)。
◦ 情况 2：…在 2D 模式下 (图文件处于打开状态)。
◦ 情况 3：…所有图文件处于关闭状态。
2. 在“3D 选项”首选项面板中，单击“3D 选项”按钮打开“3D 投影”对话框 (针对情况 1，也可选择“3D 投影”-“集”对话框。)
3. 单击“移除隐藏线”并选中“创建轮廓填充”复选框，然后单击“选项”按钮。
4. 在
“用颜色填充轮廓”下的
“选项”·对话框·(情况·1·时为
“选项”-
“集”对话框) 中，选择颜色。(请参阅
3D 投影选项 – 移除隐藏线 中的
“用颜色填充轮廓”下的颜色选择说明。)
5. 单击两次“确定”关闭该对话框，然后单击“确定”关闭“首选项”对话框。填充颜色首选项设置应用于一个或多个 3D 集 (取决于上述情况)。
关于在 2D 模式下编辑 3D 集轮廓轨迹
在 2D 模式下，填充的轮廓轨迹随 3D 集分组。对 3D 集进行分组时，可使用
“箭头”(+)
工具来选择要进行编辑的轮廓轨迹。此外，还可以对 3D 集取消分组，然后像编辑其他任何填充的 Bezier 轨迹一样对轨迹形状或填充颜色进行编辑。
| 对放置的 3D 集取消分组会断开其与源 3D 数据的链接。 |
轮廓轨迹是围绕 3D 集中所有对象的外轮廓形成的单一轨迹。其并非复合轨迹。因此，如果 3D 集包含带孔的对象 (如上面示例中的法兰) 或多个单独的对象 (如上面示例中的螺栓)，轨迹将在轮廓明显分离的部位间形成连接线。如果您通过应用不同的“笔”属性使轮廓可见，则可能需要对轨迹进行编辑，以移除这些连接线。
