Informazioni sugli insiemi di contorni
Un insieme di contorni è una raccolta designata di oggetti 3D, ad esempio le parti di un sottoassieme, evidenziati con lo stesso colore quando vengono proiettati in 2D. L'evidenziazione è un riempimento di colore con ombreggiatura piatta nel contorno 2D proiettato di ciascun oggetto.
*
Se il file CAD posizionato in Arbortext IsoDraw presenta parti o assiemi colorati, è possibile creare insiemi di contorni con colori di riempimento corrispondenti ai colori della parte o dell'assieme nel file CAD.
Un insieme di contorni contiene uno o due oggetti 3D. Tali insiemi vengono creati in modalità 3D per essere visualizzati in 2D.
Per creare e modificare gli insiemi di contorni, utilizzare la finestra degli attributi Insiemi di contorni in modalità 3D. Nella finestra di dialogo Proiezione 3D-Insieme selezionare la casella di controllo Crea riempimenti contorno per mostrare tutti gli insiemi di contorni riempiti con i rispettivi colori in 2D.
In modalità 3D fare clic su Finestra > Anteprima per visualizzare in anteprima gli insiemi di contorni così come appariranno in 2D.
Crea riempimenti contorno
Selezionare la casella di controllo Crea riempimenti contorno in Rimuovi linee nascoste per creare una traccia di Bezier riempita attorno al contorno esterno dell'insieme 3D. Per visualizzare la traccia di contorno riempito in modalità 2D dopo la proiezione 3D, attivare l'Anteprima (dal menu Finestra, scegliere Anteprima e fare clic su Anteprima).
La traccia di contorno dell'insieme 3D viene riempita con un unico colore (bianco per impostazione predefinita) e il suo contorno è invisibile (l'attributo Penna del contorno è impostato su Nessuna penna).
Per modificare il colore del riempimento del contorno per l'insieme 3D proiettato con Rimuovi linee nascoste selezionato:
1. Verificare che la casella di controllo Crea riempimenti contorno in Rimuovi linee nascoste sia selezionata.
*
Se la casella di controllo Crea riempimenti contorno è deselezionata, non sarà possibile modificare il colore.
2. Fare clic sul pulsante Opzioni.
3. Nella finestra di dialogo Opzioni-Insieme selezionare un colore in Riempi contorno con colore e fare clic su OK. Vedere le istruzioni relative alla selezione del colore di Riempi contorno con colore in Opzioni di Proiezione 3D - Rimuovi linee nascoste .
È inoltre possibile modificare il colore di riempimento del contorno dell'insieme 3D e altre opzioni di proiezione 3D nel pannello delle preferenze Opzioni 3D. Analogamente ad altre impostazioni delle preferenze delle Opzioni 3D, l'ambito di questa impostazione del colore di riempimento (in particolare a quale insieme o insiemi 3D è applicabile), dipende dallo stato in cui si trova Arbortext IsoDraw CADprocess al momento della modifica dell'impostazione della preferenza. Vedere Impostazione del colore di riempimento del contorno come preferenza delle opzioni 3D per le proiezioni 3D.
Esempio: Contorni dell'insieme 3D con colori diversi

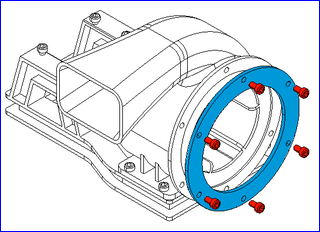

Nell'illustrazione di esempio Rimuovi linee nascoste di seguito sono presenti contorni dell'insieme 3D riempiti con colori diversi. Questa sezione ne descrive il metodo di creazione.
Per la creazione dell'illustrazione sono stati utilizzati tre insiemi 3D: uno per l'assieme ventilatore, uno per la flangia (blu) e uno per i sei bulloni della flangia (rosso).
L'insieme 3D dell'assieme ventilatore è stato proiettato prima senza un contorno riempito. Successivamente l'insieme 3D flangia è stato proiettato con un contorno riempito in blu. Infine, l'insieme 3D contenente i sei bulloni è stato proiettato con un contorno riempito in rosso.
I passi dettagliati per la creazione di questa illustrazione di esempio sono riportati di seguito per riferimento. Sostituire i propri assiemi e parti per l'assieme ventilatore, la flangia e i bulloni in tali passi per creare illustrazioni simili con contorni dell'insieme 3D riempiti con colore.
1. Scegliere Apri (o Inserisci) per il file CAD 3D dell'assieme in Arbortext IsoDraw CADprocess.
2. Preparare la vista per la proiezione 3D. In questo esempio:
a. Nella barra degli strumenti Strumenti 3D, fare clic sul pulsante Vista isometrica alto.
b. Fare clic con il pulsante destro del mouse sulla flangia e selezionare Sposta. Spostare la flangia di +10 mm in direzione dell'asse Z.
c. Selezionare i bulloni della flangia.
d. Fare clic con il pulsante destro del mouse su uno dei bulloni selezionati e selezionare Sposta. Spostare i bulloni di +20 mm in direzione dell'asse Z.
3. Nella barra degli strumenti Strumenti 3D, fare clic sul pulsante Converti in illustrazione 2D.
4. Nella finestra di dialogo Proiezione 3D-Insieme fare clic su Rimuovi linee nascoste e deselezionare la casella di controllo Crea riempimenti contorno.
5. Fare clic su OK per eseguire la proiezione 3D. In modalità 2D, l'assieme viene visualizzato con le linee nascoste rimosse e nessun contorno riempito.
6. Successivamente, selezionare Inserisci per inserire la flangia e proiettarla in 2D con un contorno riempito in blu:
a. Selezionare Inserisci per inserire il file CAD 3D e preparare la vista come descritto ai passi 1 e 2 precedenti.
b. Eliminare tutti gli oggetti in modalità 3D tranne l'oggetto flangia.
c. Fare clic sul pulsante Converti in illustrazione 2D nella barra degli strumenti Strumenti 3D.
d. Nella finestra di dialogo Proiezione 3D-Insieme fare clic su Rimuovi linee nascoste e selezionare la casella di controllo Crea riempimenti contorno.
e. Fare clic sul pulsante Opzioni.
f. Nella finestra di dialogo Opzioni-Insieme selezionare un colore per il riempimento del contorno (blu in questo esempio) e fare clic su OK. Vedere le istruzioni di Riempi contorno con colore in Opzioni di Proiezione 3D - Rimuovi linee nascoste .
g. Fare clic su OK per eseguire la proiezione 3D. In modalità 2D, la flangia blu viene visualizzata davanti all'assieme.
7. Per completare, selezionare Inserisci per inserire i bulloni della flangia e proiettarli in 2D coi relativi contorni riempiti in rosso:
a. Ripetere i passaggi da 6(a.) a 6(g.) con le seguenti eccezioni:
▪ Al passo 6(b.), eliminare tutti gli oggetti tranne gli oggetti bullone della flangia.
▪ Al passo 6(f.), selezionare rosso come colore di riempimento del contorno.
b. Nella finestra di dialogo Proiezione 3D-Insieme fare clic su OK per eseguire la proiezione 3D. In modalità 2D, i bulloni rossi vengono visualizzati davanti all'assieme e alla flangia blu.
Impostazione del colore di riempimento del contorno come preferenza delle opzioni 3D per le proiezioni 3D
È possibile impostare il colore di riempimento del contorno (e altre impostazioni di proiezione 3D) nel pannello delle preferenze Opzioni 3D. Prendere in considerazione di impostare tale preferenza per uno o tutti gli insiemi 3D nei seguenti casi:
Si utilizza sempre lo stesso colore di riempimento del contorno per:
• Caso 1: un insieme 3D specifico proiettato in più illustrazioni durante una sessione dell'applicazione Arbortext IsoDraw CADprocess.
• Caso 2: tutti gli insiemi 3D proiettati in un'illustrazione.
• Caso 3: tutti gli insiemi 3D proiettati in tutte le illustrazioni.
Per impostare come predefinita un'impostazione di preferenza del colore di riempimento del contorno (o qualsiasi altra impostazione di proiezione 3D) nei casi descritti in precedenza:
• Caso 1: impostare la preferenza in modalità 3D con l'insieme 3D attivo. Ciò rende predefinita l'impostazione quando l'insieme 3D specifico viene proiettato durante la sessione dell'applicazione Arbortext IsoDraw CADprocess corrente. Se si esce e si riavvia l'applicazione, l'impostazione della preferenza predefinita non viene più applicata all'insieme 3D specifico.
• Caso 2: aprire il file dell'illustrazione e impostare la preferenza in modalità 2D. In tal modo la preferenza viene resa predefinita per tutti gli insiemi 3D proiettati nel file di illustrazione. L'impostazione predefinita viene mantenuta per tale file di illustrazione alla sua chiusura e riapertura nonché all'uscita e al riavvio dell'applicazione.
• Caso 3: chiudere tutti i file di illustrazione e impostare la preferenza. In tal modo la preferenza viene resa predefinita per tutti gli insiemi 3D proiettati in tutti i file di illustrazione. L'impostazione predefinita viene mantenuta per tutti i file di illustrazione alla loro chiusura e riapertura nonché all'uscita e al riavvio dell'applicazione.
Per impostare la preferenza del colore di riempimento del contorno per uno o tutti gli insiemi 3D (in base al caso descritto in precedenza):
1. Selezionare Modifica > Preferenze, quindi selezionare Opzioni 3D.
◦ Caso 1: in modalità 3D con l'insieme 3D attivo.
◦ Caso 2: con il file di illustrazione aperto in modalità 2D.
◦ Caso 3: con tutti i file di illustrazione chiusi.
2. Nel pannello delle preferenze Opzioni 3D fare clic sul pulsante Opzioni 3D per aprire la finestra di dialogo Proiezione 3D-Insieme (o la finestra di dialogo Proiezione 3D-Insieme per il Caso 1).
3. Fare clic su Rimuovi linee nascoste e selezionare la casella di controllo Crea riempimenti contorno, quindi fare clic sul pulsante Opzioni.
4. Nella finestra di dialogo Opzioni (o nella finestra di dialogo Opzioni-Insieme per il Caso 1) selezionare il colore in Riempi contorno con colore. Vedere le istruzioni relative alla selezione del colore di Riempi contorno con colore in Opzioni di Proiezione 3D - Rimuovi linee nascoste .
5. Fare clic su OK due volte per chiudere le finestre di dialogo, quindi fare clic su OK per chiudere la finestra di dialogo Preferenze. L'impostazione di preferenza del colore di riempimento viene applicata all'insieme o agli insiemi 3D (in base al caso descritto in precedenza).
Modifica delle tracce di contorno dell'insieme 3D in modalità 2D
In modalità 2D, la traccia di contorno riempito viene raggruppata con l'insieme 3D. Utilizzare lo strumento Frecce (+) per selezionare la traccia di contorno per la modifica durante il raggruppamento dell'insieme 3D. In alternativa, è possibile separare l'insieme 3D e modificare la forma della traccia o il colore di riempimento così come avviene per qualsiasi altra traccia Bézier riempita.
*
La separazione di un insieme 3D inserito interrompe il link ai dati 3D di origine.
La traccia di contorno è una traccia singola attorno ai contorni esterni di tutti gli oggetti nell'insieme 3D. Non è tuttavia una traccia composta. Di conseguenza, se l'insieme 3D comprende oggetti con fori (ad esempio la flangia nell'esempio precedente) o più oggetti separati (ad esempio i bulloni nell'esempio precedente), la traccia avrà linee di connessione tra parti separate del contorno. Se il contorno viene reso visibile tramite l'applicazione di un attributo Penna diverso, potrebbe essere necessario modificare la traccia per rimuovere tali linee di connessione.
