Per creare un asse libero attraverso l'origine
Utilizzare lo strumento 3D Seleziona asse (attraverso origine) per creare uno o più assi liberi. Ciascun asse libero creato si interseca all'origine ed è tangente a un contorno dell'elemento 3D su un singolo punto. La punta della freccia sull'asse libero indica la direzione positiva.
1. Fare clic sul pulsante 3D Seleziona asse (attraverso origine) nella barra degli strumenti Strumenti 3D.
2. Quando il puntatore si trasforma in , fare clic su un contorno su un elemento del disegno. Viene visualizzato un asse libero rosso attraverso l'origine. L'orientamento dell'asse è tangente al contorno sul punto in cui è stato fatto clic.
3. Per creare un altro asse libero, fare clic su un altro punto del contorno di un elemento. Viene visualizzato un nuovo asse libero attraverso l'origine. Il nuovo asse libero (di colore rosso) è selezionato, mentre gli altri assi liberi (di colore blu) non lo sono.

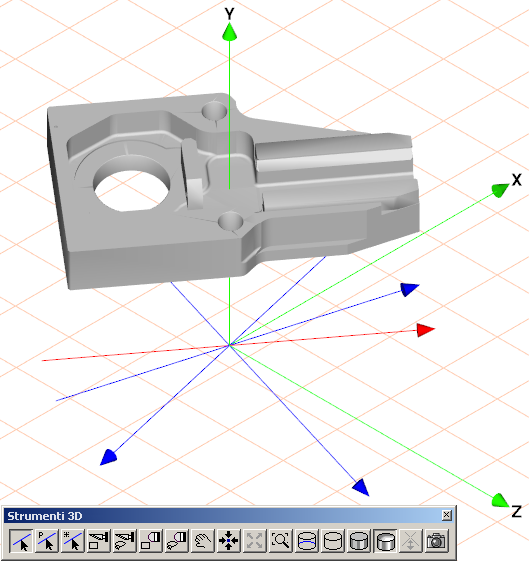

La figura riportata di seguito mostra assi liberi attraverso l'origine. Ciascun asse è tangente a un contorno sulla parte. L'asse libero selezionato è rosso, gli altri assi liberi sono blu.
