Per creare assi liberi
Utilizzare lo strumento 3D Seleziona asse per creare uno o più assi liberi. Ciascun asse libero creato è tangente a un contorno dell'elemento 3D su un singolo punto.
1. Fare clic sul pulsante 3D Seleziona asse nella barra degli strumenti Strumenti 3D.
2. Quando il puntatore si trasforma in , fare clic su un contorno su un elemento del disegno. Viene visualizzato un asse libero in rosso, tangente al contorno nel punto in cui è stato fatto clic.
3. Per creare un altro asse libero, fare clic su un altro punto del contorno di un elemento. Viene visualizzato un nuovo asse libero. Il nuovo asse libero (di colore rosso) è selezionato, mentre gli altri assi liberi (di colore blu) non lo sono.

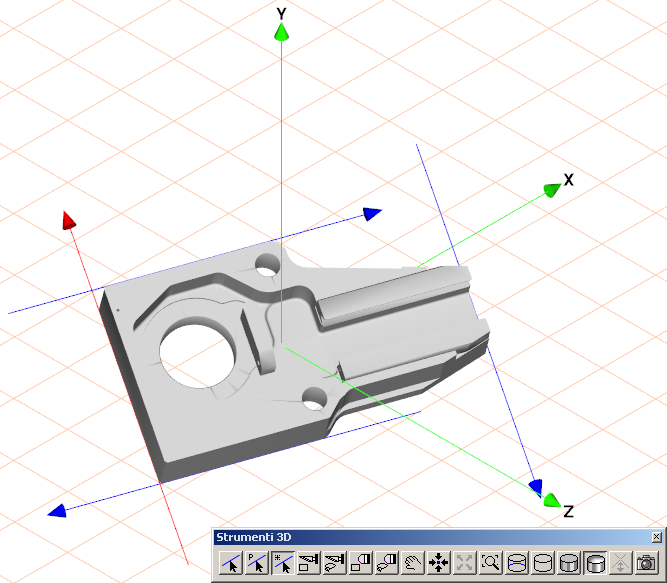

La figura riportata di seguito mostra gli assi liberi creati lungo il contorno esterno di una parte. L'asse libero selezionato è rosso, gli altri assi liberi sono blu.
