Migliorare la grafica a colori
L'applicazione di linee di contorno quali quelle di un disegno al tratto alle linee delle parti mediante la tecnica spesso/sottile consente di migliorare l'aspetto della grafica a colori creata.
1. Il file plate_color.idr è aperto.
Per iniziare la proiezione 2D, fare clic sul simbolo
Converti in illustrazione 2D
sulla barra degli strumenti.
Il disegno viene convertito e compare in una nuova finestra senza titolo.
2. Selezionare la nuova finestra senza titolo contenente il file convertito dall'elenco dei file aperti nel menu Finestra.
La finestra passa in primo piano e diventa la finestra attiva.
3. Salvare il disegno come plate_color_2D.idr.
4. Aprire la grafica a colori precedentemente esportata, plate_color.jpg.
5. Selezionare il menu > in modo che il contorno della grafica raster appaia uniforme.
6. Selezionare la grafica a colori e, tenendo premuto il tasto CTRL, spostarlo finché non viene posizionato direttamente sulla grafica al tratto.
7. Selezionare il menu > > .
8. Salvare la grafica a colori come plate_color_2D.idr.
Il contorno della grafica al tratto ora è in primo piano. In questo modo la grafica a colori è stata completata.

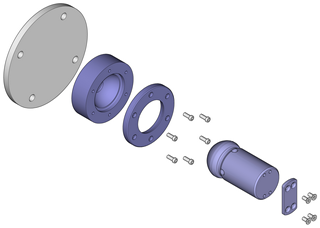

La figura mostra la grafica a colori dopo la modifica. Il file plate_color_2D.idr con la grafica a colori completata è presente anche nella cartella Arbortext-IsoDraw-install-path\Tutorial\Tutorial CADprocess.
