只要以其中一种支持的格式打开或放置包含 3D 数据的文件，Arbortext IsoDraw CADprocess 就会在 3D 模式下运行。在 3D 模式下，有两个明显的特征可让您将 3D 模式与通常的工作窗口区分开。第一个特征就是绘图区域的三维坐标系，第二个特征则是包含许多工具的标准工具栏。

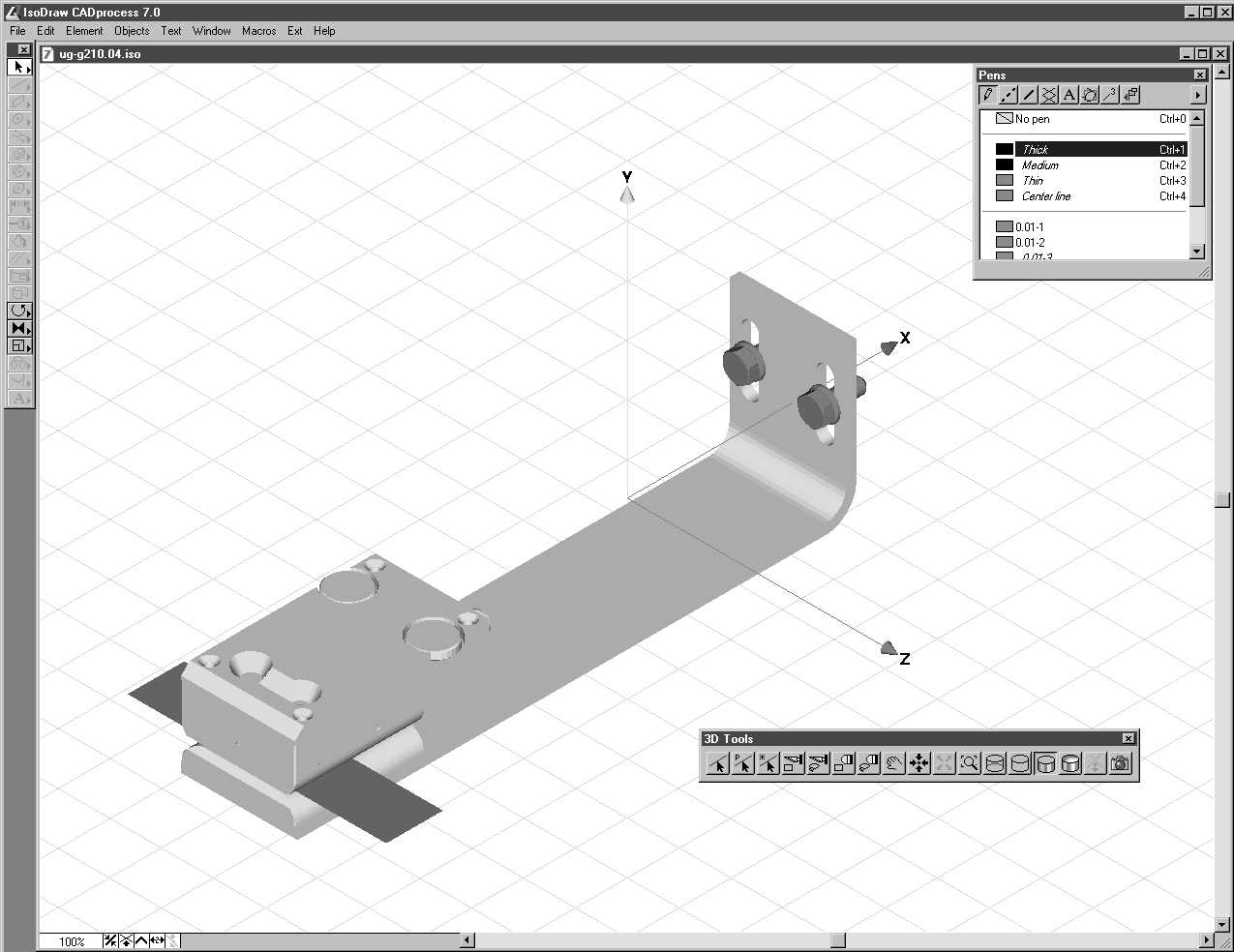

下图中所含的窗口就具有这些典型的 3D 模式特征。

下列对于在 3D 模式下工作的描述涉及到 IGES、VRML 和 Wavefront 格式的结构化 3D 数据。对于 AutoCAD DWG 与 DXF 格式，文件包含的是曲面而不是对象或组。

由 3D 数据转换来的绘图仍旧包含所有的 3D 信息。要处理这些信息，必须将数据转换为 2 维图。为了能够让您利用 3D 数据所提供的全部功能，您可以在 3D 模式下使用各种工具和菜单命令对数据进行更改。所有的编辑功能都可应用到整个绘图和/或所选择的装配。编辑绘图后，优化过程是从 CAD 绘图到技术图的最后一步。在将绘图转换为 2D 图之前，可采用与编辑导入文件相同的方式在 3D 模式下编辑已放置文件。
