ブレンドツール
「ブレンド」 ツール (「2 つのベジエカーブのブレンド」) を使って、2 つのベジエカーブの間にエレメントを描いたり、エレメントの表現形式や塗りつぶしを作成しながら、1 つの曲線から別の曲線にブレンドすることができます。
この作業を行うには、「2 つのベジエカーブのブレンド」 ツールをツールボックスから選択します。カーソルが矢印先端 (1) カーソルに変わります。1 つのパスの終点をクリックします。カーソルが矢印先端 (2) カーソルに変わります。ここで、2 番目のパスの終点をクリックします。
次のダイアログボックスが表示されます。
ダイアログボックスに、描く中間段階の数を入力します。「OK」をクリックすると、エレメントが描かれます。
この場合、エレメントの表現形式のみが変化します。パスに塗りつぶしがある場合は、独特なグラフィック効果を描くことができます。

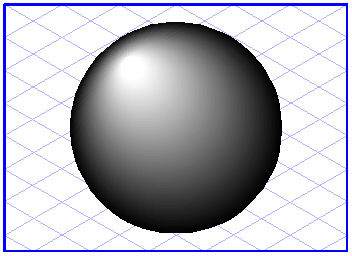

イラストに示されるように 2 つの円を描いて、それらをベジエカーブに変換します。両方の曲線を選択して、「ペン」ウィンドウから「ペンなし」を選択することにより、線の表示を消します。次に、「塗りつぶし」ウィンドウで、大きな円の塗りつぶしを黒に指定します。小さいパスには白を指定します。
ツールボックスから「ブレンド」 ツール (「2 つのベジエカーブのブレンド」) を選択し、マークが付いた点を 1 つずつクリックします。数値には 100 を入力します。
