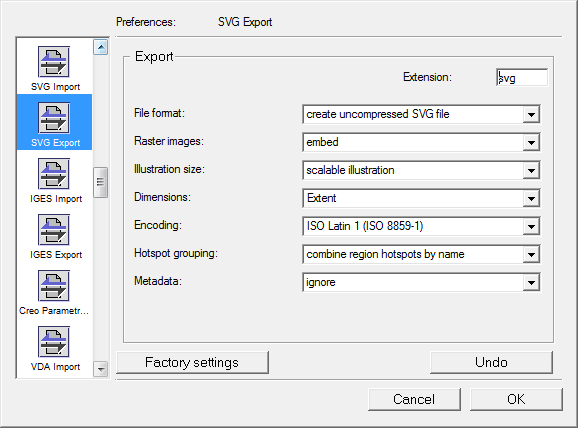

「編集」 > 「環境設定」の順に選択し、「SVG」アイコンをクリックします。環境設定パネルが表示されます。

エクスポートの環境設定では、次の項目を設定できます。

ここでは、ファイルをエクスポートするとき圧縮するかしないかを選択できます。

ファイルにラスターイメージが含まれる場合は、「組み込み」を設定してそのイメージをエクスポートします。もう 1 つのオプションは、外部のラスターイメージへのリンクを作成します。ラスターイメージは、JPEG または PNG フォーマットで保存されます。

SVG ファイルが開かれたときにどのように表示されるかを選択することができます。「スケーラブルイラストレーション」を選択すると、イラストレーションの表示がウィンドウのサイズと同じになります。イラストレーションが所定のサイズでエクスポートされた場合は、実際の寸法で表示されます。

このフィールドでは、SVG ファイルの寸法を指定できます。この寸法は、Arbortext IsoDraw のドローイングシートの大きさ、またはエレメントの大きさによって制限されます。

ポップアップメニューを使って、ファイルに使用する符号化のタイプを設定します。符号化により、ファイルの内部構造が定義されます。ファイルがどのように保存されるかに影響し、何を保存するかには影響しません。

Arbortext IsoDraw でホットスポットが領域ホットスポットとして作成されている場合、これらのホットスポットは 2 つの方法でエクスポートできます。「ホットスポット領域を名前によってまとめる」が選択されている場合、同じ名前のホットスポットすべてが 1 つのホットスポット領域にグループ化されます。 「ホットスポット領域を個別にエクスポート」が選択されている場合、個々のホットスポットが生成されます。

既存のメタデータ (ドローイングに関する詳細なデータ) をエクスポートするかどうかを選択できます。「IsoDraw メタデータのみエクスポート」を選択すると、Arbortext IsoDraw で作成されたメタデータ (オブジェクト情報、ハイパーリンクなど) のみがエクスポートされます。
