Preferenze di modifica 3D
Il pannello Opzioni 3D della finestra di dialogo Preferenze include le preferenze di modifica 3D, Le trasformazioni includono alcune parti invisibili e Mostra finestra di contenimento (per insiemi 3D in modalità 2D).
Comando Le trasformazioni includono alcune parti invisibili della modalità 3D
Selezionare Le trasformazioni includono alcune parti invisibili se si desidera che le trasformazioni in modalità 3D vengano applicate sia alle parti visibili selezionate che alle eventuali parti invisibili in esse contenute. Le trasformazioni 3D supportate sono: Sposta 3D, Rotazione, Riflessione e Scala. Se questa impostazione è deselezionata (default), le parti invisibili di oggetti 3D trasformati non verranno trasformate.
| L'opzione che consente di scalare le trasformazioni di parti nascoste si applica anche a oggetti 3D inseriti che sono stati proiettati in 2D con la preferenza Mantieni dati 3D selezionata nella finestra di dialogo Proiezione 3D- Insieme. Vedere Proiezione in un'illustrazione. |
Mostra finestra di contenimento per Insiemi 3D
Selezionare
Mostra finestra di contenimento in
Insiemi 3D se si desidera visualizzare una finestra di contenimento per ciascun insieme 3D inserito in modalità 2D. Il colore della linea della finestra di contenimento corrisponde all'impostazione
1° colore nel pannello delle preferenze
Griglia. Vedere
Griglia.
| Le finestre di contenimento degli insiemi 3D non vengono visualizzate in modalità Anteprima 2D. |
Se Mostra finestra di contenimento è deselezionata (default), le finestre di contenimento per gli insiemi 3D non vengono visualizzate in modalità 2D.

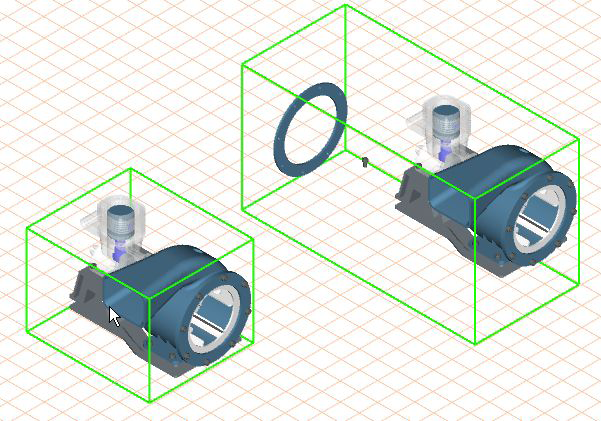

L'esempio riportato di seguito mostra due insiemi 3D inseriti con le finestre di contenimento in modalità 2D con le preferenze Mantieni dati 3D e Mostra finestra di contenimento selezionate.
Impostazione delle preferenze di modifica 3D nel file delle preferenze
Facoltativamente è possibile cambiare le preferenze di modifica 3D di Arbortext IsoDraw CADprocess modificando il file delle preferenze di Arbortext IsoDraw, IsoDraw 7.2 Preferences.prf. Questo file contiene le impostazioni delle preferenze in formato testo. Arbortext IsoDraw salva questo file con le impostazioni delle preferenze correnti ogni volta che si esce dall'applicazione. Il file viene salvato per default nella cartella Application Data con il nome utente; ad esempio, d:\User Profiles\nomeutente\Application Data\PTC\IsoDraw\Preferences\IsoDraw 7.2 Preferences.prf.
Per cambiare le impostazioni delle preferenze di modifica 3D, aprire il file IsoDraw 7.2 Preferences.prf con un editor di testo e trovare l'impostazione che si desidera modificare in CADprocess Preferences, cambiare quindi il relativo valore.
Ad esempio, per cambiare le impostazioni delle preferenze di modifica 3D, Le trasformazioni includono alcune parti invisibili e Mostra finestra di contenimento, aprire IsoDraw 7.2 Preferences.prf e modificare i valori di CADprocess_TransformInvisible3DSubObjects e CADprocess_Show3DsetBoundingBox.
I valori consentiti per queste impostazioni sono 0 e 1.
Per CADprocess_TransformInvisible3DSubObjects:
0
1
Le parti invisibili all'interno di oggetti trasformati non verranno trasformate.
Per CADprocess_Show3DsetBoundingBox:
0
(Default) Le finestre di contenimento degli insiemi 3D non vengono visualizzate in modalità 2D.
1
Le finestre di contenimento degli insiemi 3D vengono visualizzate in modalità 2D (in alternativa alla modalità Anteprima).
L'estratto del file preferenze riportato di seguito mostra le impostazioni per le preferenze nelle ultime due righe della CADprocess Preferences sezione.
############################################
# CADprocess Preferences:
CADprocess_3DProjectionFlags: 16962
CADprocess_SmoothValue: 50
CADprocess_ThickPen: 1
CADprocess_ThinPen: 3
CADprocess_Resolution: 72
CADprocess_ShadedLevel: 1
CADprocess_RenderSmoothAngle: 60
CADprocess_TesselAccuracy: 50
CADprocess_Show3DProjectionDialog: 1
CADprocess_TransformInvisible3DSubObjects: 0
CADprocess_Show3DsetBoundingBox: 0
############################################
