Preferencias de edición 3D
El panel Opciones 3D del cuadro de diálogo Preferencias incluye las preferencias de edición 3D Las transformaciones incluyen partes invisibles y Ver caja (para conjuntos 3D en modo 2D).
Modo 3D, Las transformaciones incluyen partes invisibles
Seleccione Las transformaciones incluyen partes invisibles si desea aplicar las transformaciones del modo 3D a las partes visibles seleccionadas y las partes invisibles que contengan. Las transformaciones 3D soportadas incluyen: Movimiento 3D, Rotación, Reflexión y Escala. Si esta opción está desmarcada (por defecto), no se transformarán las partes invisibles dentro de los objetos 3D transformados.
| Las transformaciones de Escala de las partes ocultas se aplican también a los objetos 3D colocados proyectados en 2D con la opción conservar datos 3D seleccionada en el cuadro de diálogo Proyección 3D- Conjunto. (Consulte Proyección en una ilustración). |
Ver caja para conjuntos 3D
Seleccione
Ver caja en
Conjuntos 3D si desea mostrar una caja para cada conjunto 3D colocado en el modo 2D. El color de línea de la caja se corresponde con la opción
1. color del panel de preferencias
Rejilla. (Consulte
Rejilla).
| Las cajas de conjuntos 3D no se muestran en el modo de Vista previa 2D. |
Si la opción Ver caja está desmarcada (por defecto), las cajas de conjuntos 3D no se muestran en el modo 2D.

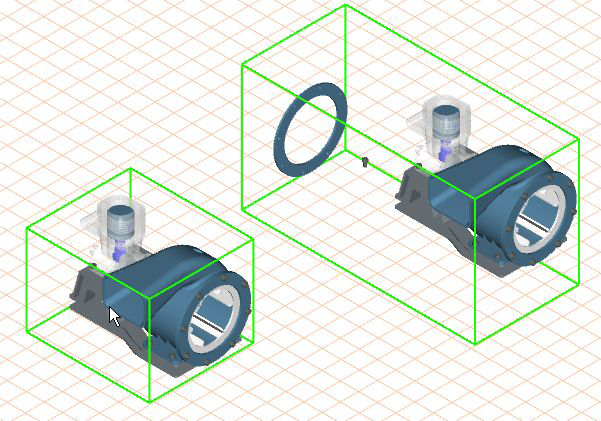

En el siguiente ejemplo se muestran dos conjuntos 3D colocados con cajas en el modo 2D tras la proyección 3D en 2D con las opciones conservar datos 3D y Ver caja seleccionadas.
Modificación de las preferencias de edición 3D en el fichero de preferencias
Opcionalmente, puede modificar las preferencias de edición 3D de Arbortext IsoDraw CADprocess editando el fichero de preferencias de Arbortext IsoDraw, IsoDraw 7.2 Preferences.prf. Este fichero contiene la configuración de preferencias en formato de texto. Arbortext IsoDraw guarda este fichero con la configuración de preferencias actual cada vez que se sale de la aplicación. El fichero se guarda por defecto en la carpeta Application Data del nombre de usuario; por ejemplo, d:\User Profiles\nombredeusuario\Application Data\PTC\IsoDraw\Preferences\IsoDraw 7.2 Preferences.prf.
Para cambiar la configuración de preferencias de edición 3D, abra el fichero IsoDraw 7.2 Preferences.prf con un editor de texto, busque la opción que desee modificar en CADprocess Preferences y cambie el valor.
Por ejemplo, para cambiar la configuración de preferencias de edición 3D Las transformaciones incluyen partes invisibles y Ver caja, abra IsoDraw 7.2 Preferences.prf y edite los valores de CADprocess_TransformInvisible3DSubObjects y CADprocess_Show3DsetBoundingBox.
Los valores permitidos de estas opciones son 0 y 1.
Para CADprocess_TransformInvisible3DSubObjects:
1
Las partes invisibles dentro de los objetos transformados se transformarán.
Para CADprocess_Show3DsetBoundingBox:
0
(Por defecto) Las cajas de conjuntos 3D no se muestran en el modo 2D.
1
Las cajas de conjuntos 3D se muestran en el modo 2D (si no está en el modo de Vista previa).
En el siguiente extracto del fichero de preferencias se muestra esta configuración de preferencias en las dos últimas líneas de la sección CADprocess Preferences.
############################################
# CADprocess Preferences:
CADprocess_3DProjectionFlags: 16962
CADprocess_SmoothValue: 50
CADprocess_ThickPen: 1
CADprocess_ThinPen: 3
CADprocess_Resolution: 72
CADprocess_ShadedLevel: 1
CADprocess_RenderSmoothAngle: 60
CADprocess_TesselAccuracy: 50
CADprocess_Show3DProjectionDialog: 1
CADprocess_TransformInvisible3DSubObjects: 0
CADprocess_Show3DsetBoundingBox: 0
############################################
