Para importar un fichero STEP, elija Fichero > Abrir y, a continuación, seleccione Ficheros STEP (*.stp; *.step) en la lista Ficheros de tipo del cuadro de diálogo Abrir. Seleccione un fichero STEP y pulse en Abrir. Aparece el cuadro de diálogo STEP:

La configuración de Seleccionar conjuntos y Crear información de objeto para conjuntos corresponde a la configuración del cuadro de diálogo de preferencias de importación. La configuración se puede cambiar pulsándola con el ratón.

Si eligió Seleccionar conjuntos, se abre otra ventana al pulsar en Aceptar.

Si selecciona esta opción, todos los conjuntos o elementos especificados se grabarán junto con sus nombres y estructuras. Al pulsar en Aceptar en el cuadro de diálogo, se abre otro cuadro de diálogo con el título Selección de estructuras. Muestra los conjuntos y elementos grabados del fichero de forma estructurada. Si una vez completada la importación el fichero aparece en modo 3D, encontrará las mismas estructuras en la ventana Objeto.

Si el fichero ya tiene un fichero de estructura, se podrá seleccionar la opción Leer estructuras de y el nombre del fichero de estructura aparecerá a su lado. Si selecciona esta opción y, a continuación, pulsa en Aceptar, Arbortext IsoDraw CADprocess accede a un fichero ya guardado en formato XML para la selección de las estructuras. El tiempo de importación se reduce considerablemente, sobre todo si los ficheros son muy grandes.

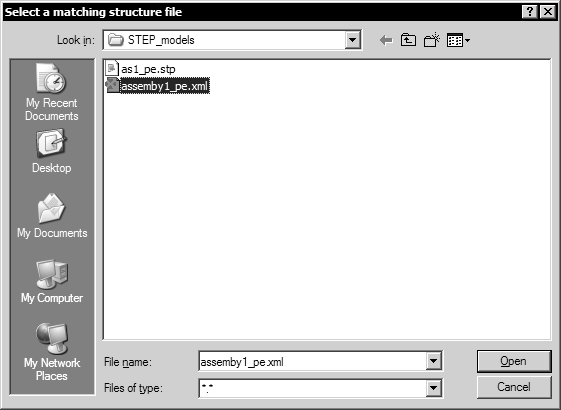

Si la opción Leer estructuras de no está disponible pero sabe que existe un fichero de estructura, pulse en Fichero y búsquelo mediante el siguiente cuadro de diálogo Seleccionar un fichero de estructura coincidente:

Pulse el fichero que necesita. Al pulsar en Abrir, se vuelve al cuadro de diálogo Leer estructuras. Se muestra el nombre de fichero. El fichero se utiliza para la visualización de la estructura.

Si se ha cambiado el nombre de fichero, se ha seleccionado un fichero incorrecto o el contenido no concuerda con el fichero actual, el fichero de estructura se rechaza. En ese caso ya no se podrá seleccionar la opción (atenuada). Repita la búsqueda o vuelva a crear la estructura por medio de Buscar estructuras en los datos.

Al pulsar en Cancelar, se vuelve al cuadro de diálogo de apertura para el proceso de importación. Al pulsar en Aceptar se confirma que las entradas son correctas.

Se abre un cuadro de diálogo adicional:

En Selección de estructuras se muestran los conjuntos y elementos junto con sus nombres en una estructura de árbol. Al pulsar en el símbolo + delante del nombre de fichero, se abre el nivel superior de la estructura Si mantiene pulsada la tecla CTRL y pulsa en el símbolo +, aparece toda la estructura de árbol de los conjuntos. Al pulsar otra vez en el símbolo - delante del nombre de fichero, se cierra la visualización de la estructura.

Puede utilizar la visualización de estructura para especificar los conjuntos que se deben importar. Pulsando el nombre se selecciona un conjunto. Si mantiene pulsada la tecla CTRL mientras pulsa en los nombres, podrá seleccionar varios conjuntos sucesivamente. Si mantiene pulsada la tecla MAYÚS, todos los conjuntos que se encuentran entre el que ya está seleccionado y el conjunto en el que pulse a continuación quedarán seleccionados. Al pulsar en el extremo derecho, después del nombre del conjunto, se indica si el conjunto se importará o no. Una marca indica que el conjunto se importará.

Las funciones de los cinco botones que hay debajo de la visualización de estructura ayudan a especificar los conjuntos o elementos que se deben importar.

Pulse este botón si desea seleccionar todos los conjuntos. Esta función es útil si sólo desea importar algunos conjuntos. Una vez hecha la selección, pulse el botón Desestimar. A continuación, seleccione los conjuntos pertinentes uno tras otro mientras mantiene pulsada la tecla CTRL. Para seleccionar los conjuntos, pulse en Verificar.

Si pulsa este botón, se quita la selección. Esta función no afecta al hecho de si un conjunto de la selección se ha seleccionado o desestimado.

Al pulsar este botón, se cancela la selección de los conjuntos seleccionados y, a la vez, se seleccionan todos los demás conjuntos de la estructura. Al igual que Seleccionar todo, esta función es útil si solo desea importar algunos conjuntos. Seleccione los conjuntos que desea importar. A continuación, pulse el botón Invertir selección. Ahora están seleccionados todos los conjuntos de la estructura que no desea importar. A continuación, pulse el botón Desestimar.

Si ha seleccionado Buscar estructuras en los datos, una marca indica todos los conjuntos o elementos del fichero. La marca indica que el conjunto se importará.

Si utiliza el fichero de estructura guardado (formato XML), por ejemplo, también puede seleccionar los conjuntos o elementos sin marca. Seleccione todos los conjuntos que necesite. Pulse el botón Seleccionar. Aparece una marca a continuación de cada nombre. Si se ha seleccionado un conjunto que contiene "subconjuntos", éstos también se seleccionan automáticamente.

Los conjuntos que se muestran sin marca no se importan.

Puede cancelar la selección de conjuntos. Seleccione los conjuntos que no desea importar. Pulse el botón Desestimar. La marca situada detrás del nombre desaparece. Si un conjunto que contiene subconjuntos no está marcado, también se desestimarán todos los subconjuntos.

Al seleccionar Exportar, puede guardar las estructuras del fichero.

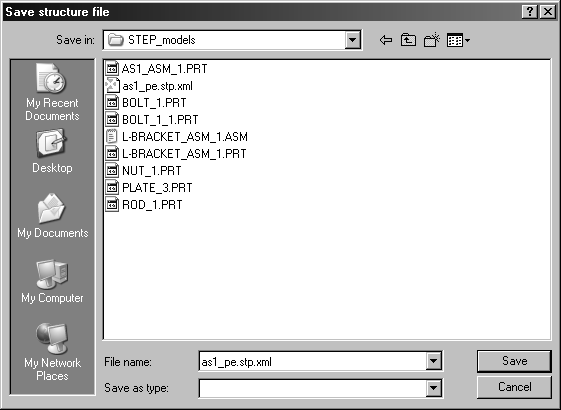

Si va a importar un fichero por primera vez, debe guardar primero las estructuras del fichero, algo especialmente importante con ficheros grandes. Este fichero de estructura se puede utilizar para importaciones recientes del fichero Wavefront (consulte el cuadro de diálogo Leer estructuras). Esto no sólo ahorra tiempo, sino que también es útil si desea desestimar siempre determinados conjuntos o elementos. Al pulsar en Exportar, se abre el siguiente cuadro de diálogo:

El nombre de fichero se inserta automáticamente en el cuadro Nombre de fichero. Al pulsar en Guardar, el fichero se guarda en formato XML. Al pulsar en Cancelar, se sale del cuadro de diálogo sin guardar el fichero.

Una vez completada la configuración en el cuadro de diálogo Selección de estructuras, pulse en Aceptar. El fichero se convierte y aparece en modo 3D para continuar procesándolo. Al pulsar en Cancelar, se vuelve al cuadro de diálogo Leer estructuras.
