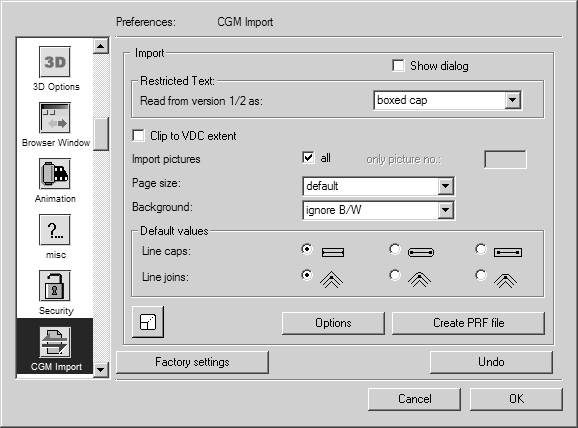

Elija Editar > Preferencias y, a continuación, pulse en el símbolo Importación CGM. Aparece el siguiente panel de preferencias para la importación:

Puede establecer las siguientes preferencias para el proceso de importación:

El tamaño de fuente de los elementos de texto suele cambiar muchas veces al cargar ficheros CGM de la versión 1. Esto se debe al hecho de que el tamaño de los elementos de texto no se puede definir con precisión en la versión 1. Como consecuencia, el tamaño de fuente se puede modificar durante la importación en función del tipo de fuente que se haya usado.

Además, hay muchos ficheros CGM en los que los elementos de texto no se han guardado correctamente. Esta configuración permite especificar el grado de simplicidad con que deben leerse los elementos de texto de las versiones 1 y 2. Suele utilizarse la configuración boxed-cap. Modifique solamente esta configuración si el resultado que se logra no es satisfactorio. Encontrará más información sobre las distintas variaciones de los elementos de texto en la norma CGM.

El VDC extent es un marco definido para el plano. Cuando se selecciona esta opción, el marco se utiliza como máscara. Todos los elementos ubicados fuera de este marco se enmascaran durante la importación.

Esta opción permite definir si se van a importar o no todas las imágenes en el fichero CGM. Si la casilla está marcada, se importan todas las imágenes. Si sólo debe importarse una imagen en particular, deje la casilla sin marcar. En ese caso, puede especificar la imagen que debe importarse en el campo de entrada sólo la imagen nº: que hay junto a la casilla.

Aquí puede indicar el número de la imagen que debe importarse.

En el menú emergente defina el tamaño que debe tener la hoja de dibujo tras la importación. Si se define por defecto, el plano se coloca en la hoja de plano de Arbortext IsoDraw definida actualmente tras la importación. Como alternativa, el VDC extent, es decir, el marco del plano del fichero importado, también se puede definir como tamaño de página.

En Arbortext IsoDraw, si se selecciona utilizar, se crea un rectángulo del tamaño del VDC extent durante la importación y se rellena con el color de fondo especificado. Para evitar rectángulos innecesarios, estos rectángulos con el color del fondo pueden desestimarse. Si se define desestimar B/N, se desestiman los rectángulos con el fondo blanco o negro que aparecen con más frecuencia. Si se ha creado otro color para el fondo, se tendrá en cuenta este hecho en particular. Sólo si se selecciona desestimar no aparecerá ningún rectángulo, independientemente del color de fondo.

Por norma, los ficheros CGM contienen información sobre cómo deben ejecutarse los extremos de línea y las uniones de línea. Si no es el caso, se utilizan los valores definidos aquí. Puede averiguar cómo afectan las opciones definidas a la representación en la sección Atributos, La ventana de plumillas del manual de referencia.

La esquina inferior izquierda del cuadro de diálogo contiene el botón Escala, que ya conoce del comando Exportar. Si pulsa el botón, se abre el cuadro de diálogo Escala. Puede utilizarlo par ampliar o reducir el plano durante la etapa de importación.

Al pulsar en Aceptar se confirma la entrada y al pulsar en Cancelar se anula la operación.

Aparece el siguiente cuadro de diálogo si se pulsa en Opciones:

En la lista se mostrarán todos los tipos de elementos CGM importantes que puede convertir Arbortext IsoDraw. Una marca al comienzo de la línea indica que se importará este tipo de elemento, mientras que un guión indica que se desestimarán todos los elementos de fichero de este tipo cuando se importe el fichero.

La configuración de cada tipo individual se puede invertir si se selecciona y se pulsa. Los campos de la parte derecha se proporcionan como ayuda para encontrar los distintos tipos de elemento.

Al pulsar en Aceptar se confirma la entrada. Si pulsa en Cancelar se importan todos los elementos.

Si pulsa este botón, se crea un fichero de texto que permite la concordancia de fuentes al leer o escribir ficheros CGM Además, aquí se pueden definir algunas opciones de escaso uso.

Los ficheros PRF permiten, al realizar conversiones, definir primero los requisitos específicos relacionados con el proceso de conversión. Los puntos importantes incluyen la asignación y/o sustitución óptima de las fuentes y la definición de varias opciones de gráficos.
