폭포 도표 만들기

1. 워크시트에 XY 도표를 삽입합니다.

2. 폭포 도표의 여러 그래프선을 정의하려면 축 자리 표시자에서 다음 식을 입력합니다.

식	설명
Y축	y 값의 단일 행렬
X축	x 값의 단일 행렬

3. 그래프선 유형을 폭포 그래프선으로 변경합니다. X 및 Y 행렬의 열당 그래프선 하나를 표시하는 폭포 도표가 나타납니다.

추가 정보

• 단일 도표에 여러 개의 데이터 집합을 도표화할 때 폭포 도표가 유용합니다.

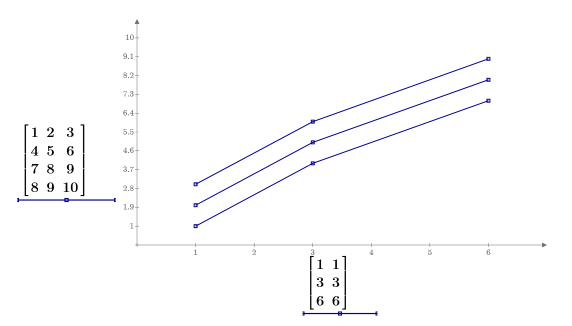

• 행렬의 행 수가 다른 경우 남는 행은 무시됩니다. 벡터의 길이가 다른 경우에도 마찬가지입니다. 아래 그림에서 Y 행렬의 마지막 행은 X 행렬에 일치하는 행이 없기 때문에 무시되었습니다.

• 행렬의 열 수가 같지 않은 경우 열 수가 적은 행렬의 마지막 열이 모자란 열에 사용됩니다. 아래에서 Engineering Notebook는 모자란 데이터를 채우기 위해 X 행렬의 마지막 열을 두 번 사용합니다.

<region id="ID0EHLJIB" top="57.600000000000009" left="76.800000000000011" height="326.4" width="388" xmlns="http://schemas.mathsoft.com/worksheet50">
  <plot origin-positioning="true">
    <xyPlot>
      <title class="- topic/title " wwtype:type="Paragraph" xmlns:wwtype="urn:WebWorks-Type-Schema" />
      <legend />
      <traces>
        <trace resultRef="32">
          <traceStyle color="#FF00008B" symbol="none" line-weight="1" line-style="Solid">waterfall</traceStyle>
        </trace>
      </traces>
      <graph-size width="230.4" height="230.4" />
      <axes>
        <xAxis rank="1" legend-position="PlotBoundaryBottom" start="1" end="6">
          <axisLine position="bottom" positionticmark="-1" legendWidth="91.5166666666667" />
          <axisGrid>
            <gridFrequency>11</gridFrequency>
            <gridLabels display="true" />
            <gridLines />
            <tickMarks display="true" />
          </axisGrid>
          <axisLabel />
          <markers />
          <plotEquations>
            <plotEquation>
              <math resultRef="33">
                <matrix rows="3" cols="2" xmlns="http://schemas.mathsoft.com/math50">
                  <real>1</real>
                  <real>3</real>
                  <real>6</real>
                  <real>1</real>
                  <real>3</real>
                  <real>6</real>
                </matrix>
              </math>
              <math resultRef="34">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
          </plotEquations>
          <xyDomain scale-type="linear" auto-scale="true">
            <startValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </startValue>
            <endValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </endValue>
          </xyDomain>
        </xAxis>
        <yAxis rank="1" legend-position="PlotBoundaryLeft" start="1" end="10">
          <axisLine position="left" positionticmark="-1" legendWidth="115.476666666667" />
          <axisGrid>
            <gridFrequency>11</gridFrequency>
            <gridLabels display="true" />
            <gridLines />
            <tickMarks display="true" />
          </axisGrid>
          <axisLabel />
          <markers />
          <plotEquations>
            <plotEquation>
              <math resultRef="35">
                <matrix rows="4" cols="3" xmlns="http://schemas.mathsoft.com/math50">
                  <real>1</real>
                  <real>4</real>
                  <real>7</real>
                  <real>8</real>
                  <real>2</real>
                  <real>5</real>
                  <real>8</real>
                  <real>9</real>
                  <real>3</real>
                  <real>6</real>
                  <real>9</real>
                  <real>10</real>
                </matrix>
              </math>
              <math resultRef="36">
                <placeholder xmlns="http://schemas.mathsoft.com/math50" />
              </math>
            </plotEquation>
          </plotEquations>
          <xyDomain scale-type="linear" auto-scale="true">
            <startValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </startValue>
            <endValue>
              <placeholder xmlns="http://schemas.mathsoft.com/math50" />
            </endValue>
          </xyDomain>
        </yAxis>
      </axes>
    </xyPlot>
  </plot>
</region>

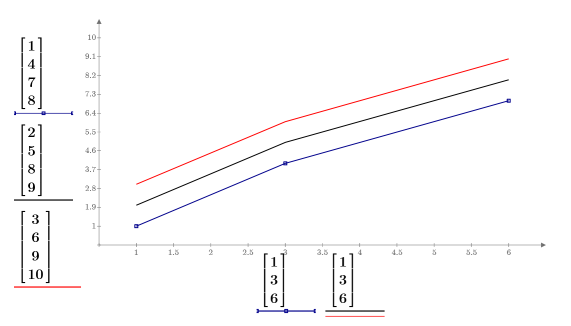

다음과 같이 각 벡터를 개별적으로 정의하여 동일한 도표를 만들 수 있습니다.
