ねじれウォールフィーチャー
ねじれウォールフィーチャーを使用して、板金のスパイラル形状またはコイル形状の断面を作成できます。ねじれウォールを既存の平面ウォールの直線エッジに接続できます。ねじれウォールは通常、板金部品の平面を変更できるので、板金の 2 つの領域間での遷移となります。ねじれは、長方形または台形になります。

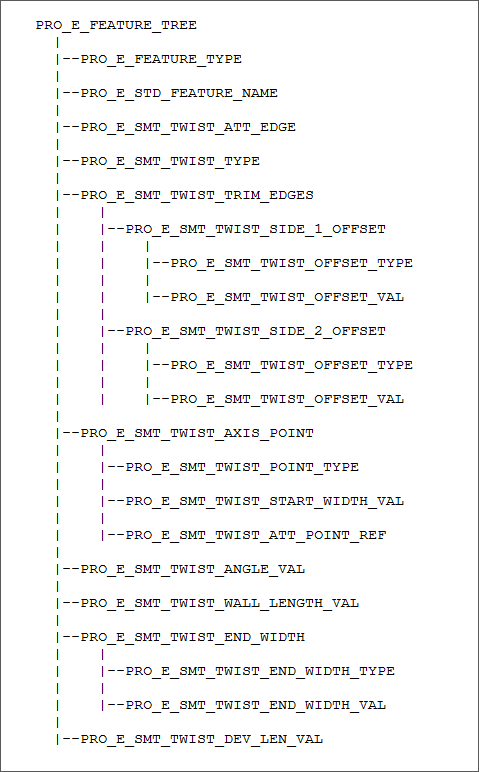

ねじれウォールフィーチャーの要素ツリーはヘッダーファイル ProSmtTwist.h で定義されています。次の図にその構造を示します。
ねじれウォールフィーチャーの要素ツリー
次の表に、ねじれウォールフィーチャーの要素ツリーの要素を示します。
要素 ID | データ型 | 説明 |
|---|---|---|
PRO_E_FEATURE_TYPE | PRO_VALUE_TYPE_INT | 板金フィーチャーのタイプを指定します。この要素の有効な値は PRO_FEAT_TWIST です。 |
PRO_E_STD_FEATURE_NAME | PRO_VALUE_TYPE_WSTRING | 板金フィーチャーの名前を指定します。デフォルト値は Twist_1 です。 |
PRO_E_SMT_TWIST_ATT_EDGE | PRO_VALUE_TYPE_SELECTION | ねじれウォールを接続するエッジを指定します。 |
PRO_E_SMT_TWIST_TYPE | PRO_VALUE_TYPE_INT | ウォールの幅のオプションを指定します。 この要素の有効な値は列挙データ型 ProSmtTwistType によって定義され、次の値をとります。 • PRO_SMT_TWIST_TRIM_EDGES - 接続エッジの端からウォールの幅を計算します。ウォールは接続の端から指定した値だけオフセットされます。 • PRO_SMT_TWIST_TYPE_PNT - ねじれ軸からウォールの幅を計算し、指定した寸法だけオフセットした位置に中心を配置します。 |
PRO_E_SMT_TWIST_TRIM_EDGES | Compound | ねじれウォールの端のオプションを定義する複合要素を指定します。 この要素は、要素 PRO_E_SMT_TWIST_TYPE の値が PRO_SMT_TWIST_TRIM_EDGES に設定されている場合に使用できます。 |
PRO_E_SMT_TWIST_SIDE_1_OFFSET PRO_E_SMT_TWIST_SIDE_2_OFFSET | Compound | ウォールの端の第 1 方向と第 2 方向でのトリムオプションとオフセット値を指定します。 要素 PRO_E_SMT_TWIST_OFFSET_TYPE と PRO_E_SMT_TWIST_OFFSET_VAL は両方の方向の複合要素に共通です。 |
PRO_E_SMT_TWIST_OFFSET_TYPE | PRO_VALUE_TYPE_INT | 列挙データ型 ProSmtTwistOffsetType を使用して、第 1 方向と第 2 方向でのトリムのタイプを指定します。有効な値は次のとおりです。 • PRO_TWIST_OFFSET_TYPE_TO_END - 接続点の終了エッジにねじれウォールの端を設定します。 • PRO_TWIST_OFFSET_TYPE_BLIND - 指定した方向の接続点の終了エッジからウォールの端をトリムまたは延長します。 |
PRO_E_SMT_TWIST_OFFSET_VAL | PRO_VALUE_TYPE_DOUBLE | オフセット値を指定します。 この要素は、要素 PRO_E_SMT_TWIST_OFFSET_TYPE の値が PRO_TWIST_OFFSET_TYPE_BLIND に設定されている場合に使用できます。 |
PRO_E_SMT_TWIST_AXIS_POINT | Compound | ねじれ軸のオプションを定義する複合要素を指定します。 この要素は、要素 PRO_E_SMT_TWIST_TYPE の値が PRO_SMT_TWIST_TYPE_PNT に設定されている場合に使用できます。 |
PRO_E_SMT_TWIST_POINT_TYPE | PRO_VALUE_TYPE_INT | 列挙データ型 ProSmtTwistPointType を使用して、ねじれ軸の位置を指定します。有効な値は次のとおりです。 • PRO_SMT_TWIST_MID_PNT - ねじれ軸をウォールの幅の中心に配置します。 • PRO_SMT_TWIST_DTM_PNT - ねじれ軸を指定したデータム点上に配置します。 |
PRO_E_SMT_TWIST_START_WIDTH_VAL | PRO_VALUE_TYPE_DOUBLE | 開始ウォールの幅を指定します。 |
PRO_E_SMT_TWIST_ATT_POINT_REF | PRO_VALUE_TYPE_SELECTION | この要素は、要素 PRO_E_SMT_TWIST_POINT_TYPE の値が PRO_SMT_TWIST_DTM_PNT に設定されている場合に使用できます。 接続エッジ上のデータム点を指定します。ねじれウォールの中心線がこのデータム点を通ります。ねじれ軸の中心線は開始エッジに垂直であり、既存のウォールと同一平面上にあります。 |
PRO_E_SMT_TWIST_ANGLE_VAL | PRO_VALUE_TYPE_DOUBLE | ねじれウォールの回転角度を指定します。 |
PRO_E_SMT_TWIST_WALL_LENGTH_VAL | PRO_VALUE_TYPE_DOUBLE | ねじれウォールの長さを指定します。接続エッジからねじれ軸の端までの長さに相当します。 |
PRO_E_SMT_TWIST_END_WIDTH | Compound | 終了ウォールの幅を変更するオプションを定義する複合要素を指定します。 |
PRO_E_SMT_TWIST_END_WIDTH_TYPE | PRO_VALUE_TYPE_INT | 列挙データ型 ProSmtTwistEndWidthType を使用して、終了ウォールの幅のオプションを指定します。有効な値は次のとおりです。 • PRO_TWIST_END_WIDTH_SAME_AS_START - 終了ウォールの幅を開始ウォールと同じ値にします。 • PRO_TWIST_END_WIDTH_BLIND - 終了ウォールの幅を指定した値に設定します。 |
PRO_E_SMT_TWIST_END_WIDTH_VAL | PRO_VALUE_TYPE_DOUBLE | 終了ウォールの幅を指定します。 |
PRO_E_SMT_TWIST_DEV_LEN_VAL | PRO_VALUE_TYPE_DOUBLE | ベンド解除ステートでのウォールの長さを指定します。 |
