使用模型樹

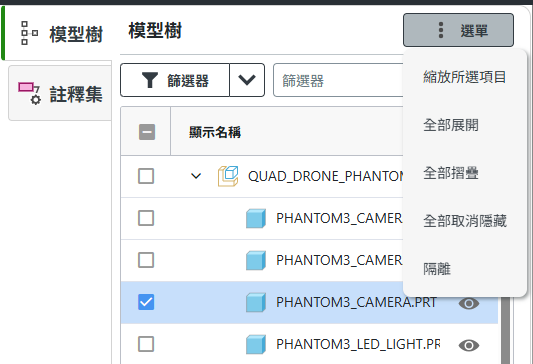

模型樹可為您提供目前載入結構中所有元件 (例如子組件、零件、實例與特徵) 的清晰、有組織的檢視。使用「選單」(Menu) 按鈕或按一下滑鼠右鍵 (滑鼠右鍵) 來選取這些元件以顯示更多選項。
使用「選單」(Menu) 按鈕或滑鼠右鍵選單來存取下列選項：
• 「全部展開」(Expand All) - 展開完整模型樹、子組件與零件。
• 「全部摺疊」(Collapse All) - 摺疊完整模型樹。
• 「全部取消隱藏」(Unhide All) - 使模型樹中的所有項目可見。
• 「縮放所選項目」(Zoom Selected) - 在檢視區域中的所選零件上縮放。
• 「隔離」(Isolate) - 隔離檢視區域中的任何所選零件，並隱藏其他所有零件。
以下是節點符號的描述：
•
- 具有關聯幾何的組件。
- 具有關聯幾何的組件。•
- 沒有關聯幾何的組件。
- 沒有關聯幾何的組件。•
- 具有載入失敗的幾何的組件。
- 具有載入失敗的幾何的組件。•
- 具有展開分支連結的組件。
- 具有展開分支連結的組件。•
- 具有可用 QuickView 的組件。
- 具有可用 QuickView 的組件。•
- 具有可用 QuickView 的零件。
- 具有可用 QuickView 的零件。•
- 具有 QuickView 但沒有關聯幾何的組件。
- 具有 QuickView 但沒有關聯幾何的組件。•
- 主體
- 主體•
- 沒有關聯幾何的主體。
- 沒有關聯幾何的主體。•
- 未解決的分支連結。
- 未解決的分支連結。•
- 建構主體
- 建構主體•
- 具有分支連結的零件。
- 具有分支連結的零件。•
- 載入的 QuickView。
- 載入的 QuickView。•
- 具有關聯幾何的零件。
- 具有關聯幾何的零件。•
- 沒有關聯幾何的零件。
- 沒有關聯幾何的零件。•
- 具有 QuickView 但沒有關聯幾何的零件。
- 具有 QuickView 但沒有關聯幾何的零件。
