模型注释

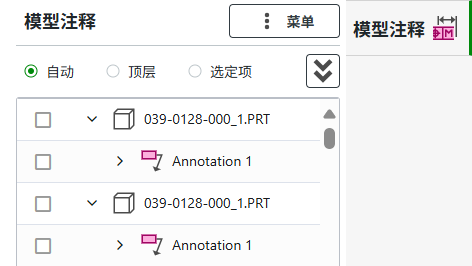

模型注释是在 MCAD 工具中创建的标记，它与模型一起导入到 Creo View 中。模型注释显示在视图区域中，您可以在右侧菜单栏的“模型注释”(Model Annotations) 窗格中查看注释列表。选择模型注释时，会突出显示其参考。
使用具有大量注释的模型时，控制模型注释的可见性会很有帮助。单击“菜单”(Menu) 按钮，或使用鼠标右键菜单，以显示或隐藏注释。
可以管理单个注释的可见性，也可在零件或装配层级为所有注释设置可见性。
在窗格中查看模型注释有三种方法：
• “自动”(Auto) - 如果未选择注释，则显示顶层，并将注释关联为子项。如果选择了某个项，则该选定项成为顶层，并将所有注释关联为子项。因此，屏幕会根据选择在这两个选项之间进行切换。
• “顶层”(Top Level) - 显示顶层节点，以及与其关联的所有模型注释。
• “选定项”(Selected) - 在选择一项之前，不显示任何内容。选择一项后，与其关联的所有模型注释随即显示。
要根据列出的模型注释类型进行过滤，请单击展开按钮
，以打开过滤选项。

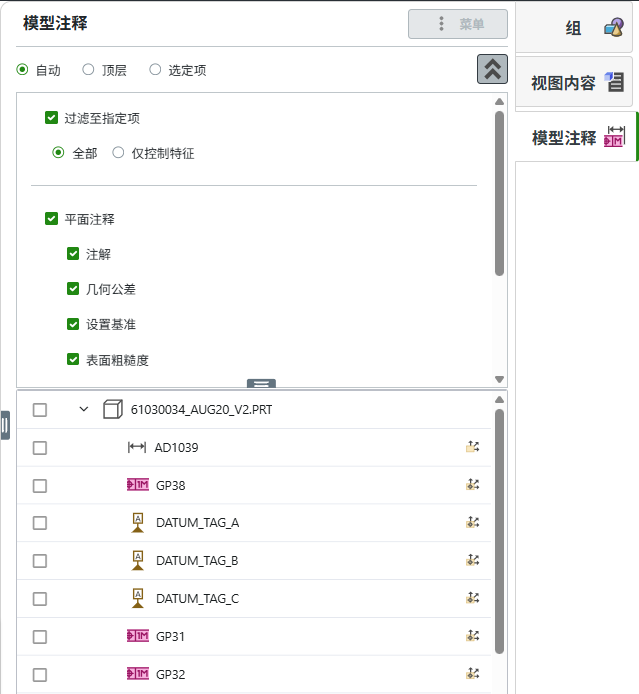

，以打开过滤选项。• 选中“过滤至指定项”(Filter to Designated) 复选框，将仅显示指定的模型注释。
◦ 选择“全部”(All)，将显示所有指定的模型注释。
◦ 选择“仅控制特征”(Only Control Characteristics)，将仅显示具有受控特征的模型注释。
“控制特征”即指定模型注释，用于标识下游质量和制造流程的关键设计和制造要求。
• 清除某一注释类型可从列表中移除这些注释。
