欲插入圖說
欲插入單一圖說
1. 按一下 > ,然後從下拉清單中選取圖說。
2. 在圖視窗中按一下。指標會變更為
圖說插入指標。
3. 若要放置包含導線的圖說,請按一下圖中要放置導線頭部的部份,然後拖曳以定義導線長度與方向。鬆開以放置標籤。圖說會顯示在前景中。
在上方資料面板的
「圖內容」(Figure Content) 窗格中,會顯示相應的
「圖說」(Callout) 項目。
欲在圖視窗中移動圖說
欲移動圖視窗中的圖說,請執行下列動作:
1. 將指標放置在圖說導線或標籤上。
2. 當指標變更為
圖說編輯指標時,按一下以選取圖說。(這也會反白圖視窗與項目清單中的一或多個零件與圖說參照。)
3. 位於圖說標籤中的點。指標會變更為
移動指標。
4. 將圖說標籤拖曳至其新位置。
欲針對多個實例插入單一圖說
欲使用多條導線針對相同項目的多個實例插入一個圖說註釋,請執行下列動作:
1. 按一下 > 。 2. 選取相同項目的多個實例。 3. 按一下 > 或「項目編號 x 數量」(Item Number x Quantity)。包含相同項目之所有實例的多條導線的單一圖說會顯示在圖中,並新增至「圖內容」(Figure Content) 窗格。 | |
在上方資料面板的
「圖內容」(Figure Content) 窗格中,會顯示單一相應的圖說項目。

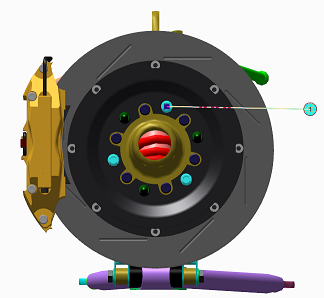

欲使用一條導線針對相同項目的多個實例插入一個圖說
欲使用一條導線針對相同項目的多個實例插入一個圖說註釋,請執行下列動作:
1. 按一下 > 。 2. 選取相同項目的多個實例。 3. 按一下 > 或「項目編號 x 數量」(Item Number x Quantity)。 | |
| 如果選取圖說,則項目的所有實例都會在圖中與「圖內容」(Figure Content) 窗格中反白。 |
| |
