Composants de l'incrustation

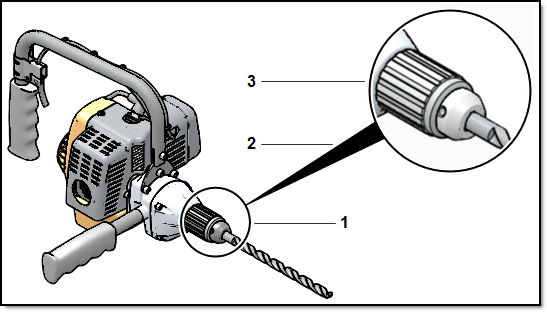

Une incrustation est formée de trois composants : un focus, un repère et une image incrustée (ou "incrustation"). Chaque composant est indiqué ci-dessous.

Le focus est une zone délimitée permettant de définir le contenu d'une image incrustée. Il se caractérise et se comporte de la manière suivante :

• Le focus peut être affiché ou masqué selon ses propriétés d'apparence.

• Le focus possède une bordure facultative de forme configurable (la forme sélectionnée étant identique à celle de l'image incrustée).

• Le focus peut être verrouillé et déverrouillé.

◦ Lorsqu'il est verrouillé, le focus se déplace en même temps que la caméra et conserve sa position d'origine dans la scène 3D. Il s'agit de la "vue du focus".

◦ Lorsqu'il est déverrouillé, le focus conserve une vue de face et peut être déplacé, agrandi ou réduit. Vous pouvez également, de manière facultative, modifier ses propriétés d'apparence. Lorsque le focus est déverrouillé, vous pouvez également réinitialiser la figure afin de revenir à la vue du focus.

Les repères sont des lignes droites ou des flèches reliant l'incrustation au focus correspondant. Il se caractérise et se comporte de la manière suivante :

• L'extrémité de la ligne de repère est ancrée sur le focus et se déplace en même temps que ce dernier.

• La base de la ligne de repère est ancrée sur l'image incrustée. Lorsque vous déplacez l'image incrustée, la base de la ligne se déplace également.

• Vous pouvez définir la visibilité du repère en fonction de la visibilité du focus pour chaque figure.

• Les propriétés d'apparence du repère et celles du focus et de l'image incrustée peuvent être configurées séparément.

Le contenu de l'image incrustée correspond à la zone délimitée par le focus. Il se caractérise et se comporte de la manière suivante :

• L'image incrustée possède une bordure facultative de forme configurable (la forme sélectionnée étant identique à celle du focus).

• L'agrandissement ou la réduction de l'image incrustée dépend des dimensions de l'incrustation et du focus. Si les dimensions du focus sont inférieures à celle de l'incrustation, celle-ci s'affiche en vue agrandie. A l'inverse, si les dimensions du focus sont supérieures à celle de l'incrustation, celle-ci s'affiche en vue réduite. (Le focus doit être déverrouillé avant d'être redimensionné.)

• Lorsque vous déplacez la caméra, l'image incrustée conserve une vue de face et continue d'afficher la vue du focus.

Pour modifier l'image de l'incrustation, vous devez modifier la vue du focus. Pour ce faire, vous devez déverrouiller le focus afin de modifier sa position ou sa taille.

• La taille, la position et l'apparence de l'incrustation et celles du focus peuvent être configurées séparément.
