要在 3D 图中插入标注

Creo Illustrate > 使用注释 > 标注 > 要在 3D 图中插入标注

要在 3D 图中插入标注

要插入具有指引线的标注

1. 单击“主页”(Home) > “标注”(Callouts)，然后从下拉列表中选择一个标注。

2. 指针将变为

标注插入指针。

3. 单击要作为指引线起点的零件区域拖动以定义线的长度和方向，然后松开以放置标签。标注将出现在零件前面，同时在上部数据面板的图内容窗格中添加相应的“标注”(Callout)。

要为装配插入标注

1. 在 sBOM 结构中，选择一个装配

2. 单击“主页”(Home) > “标注”(Callouts)，然后从下拉列表中选择合适的带指引线标注模板。

标注将出现在装配的前面。

要插入不带指引线的标注

1. 单击“主页”(Home) > “标注”(Callouts)，然后从下拉列表中选择合适的不带指引线的标注模板。

2. 在图窗口中单击零件。标注将出现在零件的前面。

要在图窗口中移动标注

要从图窗口中删除标注，请执行以下操作：

1. 将指针放置在标注指引线或标签上方。

2. 当指针变为

标注编辑指针时，单击选择标注。(还会在图窗口和项列表中突出显示一个或多个零件以及标注参考。

3. 指向标注标签内。指针将变为

移动指针。

4. 将标注标签拖动至新位置。

要为多个实例插入一个标注

要使用多条指引线为相同项的多个实例插入一个标注注释，请执行以下操作：

1. 单击“主页”(Home) > “针对相同项合并”(Combine for Same Item)。

2. 选择相同项的多个实例。

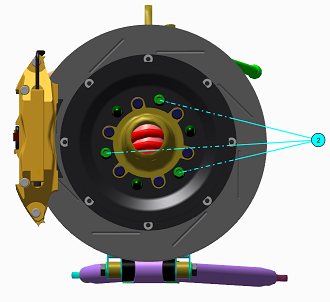

3. 单击“标注”(Callouts) > “项号”(Item Number) 或“项号 x 数量”(Item Number x Quantity)。带有多条指引线 (连向相同项的所有实例) 的单个标注随即出现在图中，并添加到“图内容”(Figure Content) 窗格内。

在上部数据面板的

“图内容”(Figure Content) 窗格中，将出现一个相应的标注条目。

要使用单条指引线为相同项的多个实例插入一个标注

要使用单条指引线为相同项的多个实例插入一个标注注释，请执行以下操作：

1. 单击“主页”(Home) > “针对相同项绘制一个”(Draw One for Same Item)。

2. 选择相同项的多个实例。

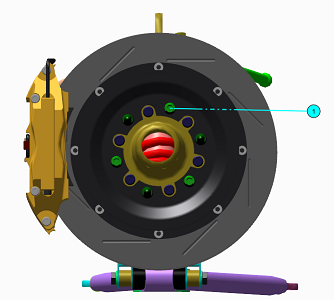

3. 单击“标注”(Callouts) > “项号”(Item Number) 或“项号 x 数量”(Item Number x Quantity)。

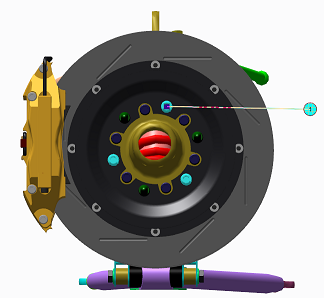

选择标注时，项的所有实例都会突出显示在图中和“图内容”(Figure Content) 窗格中。
