Curve di Bezier
È possibile utilizzare le curve di Bezier per rappresentare forme irregolari nelle figure. Le curve di Bezier sono costituite da almeno due punti di Bezier e dal segmento di curva che collega i due punti. Una curva di Bezier può essere a sezione singola o a più sezioni.
Ciascun punto di Bezier può disporre di una o più maniglie di controllo. La distanza e la direzione tra tali maniglie determina la forma della curva. Quando sono presenti due maniglie di controllo, una si trova sulla linea (maniglia di controllo sulla linea) e l'altra all'esterno con una linea di connessione alla maniglia sulla linea (maniglia di controllo esterna).
In Creo Illustrate sono disponibili tre tipi di curve di Bezier.
• Lineare - Segmento di linea retta con due maniglie di controllo, una a ciascuna estremità.
• Quadratica - Linea curva che può disporre di angoli con tre maniglie di controllo: una maniglia di controllo sulla linea a ciascuna estremità e una maniglia di controllo esterna collegata a una delle maniglie di controllo. È possibile utilizzare la maniglia di controllo esterna per controllare la curva della linea.
• Cubica - Curva levigata con due maniglie di controllo sulla linea e due maniglie di controllo esterne. Oltre a garantire maggiore controllo sulla curva, le due maniglie di controllo esterne assicurano una curva levigata quando sono presenti più sezioni.
Per visualizzare sempre le maniglie di controllo quando viene selezionata una linea, nella barra di stato impostare il metodo di selezione su Diretto.
Per disegnare una curva di Bezier
1. Fare clic su Curva di Bezier.
2. Creare le curve riportate di seguito.
◦ Per curve lineari, fare clic e rilasciare per creare il primo punto, quindi fare di nuovo clic per creare un secondo punto. Fare doppio clic per creare un punto e finire la curva corrente.
◦ Per curve quadratiche, fare clic e trascinare per il punto in cui si desidera posizionare una maniglia esterna. Per l'altro punto, fare clic e rilasciare. Fare doppio clic per creare un punto senza una maniglia esterna e finire la curva corrente.
◦ Per curve cubiche, fare clic e trascinare per entrambi i punti.
3. Fare clic su Curva di Bezier o premere ESC per chiudere lo strumento.
Modifica delle curve di Bezier
Su una curva di Bezier è possibile eseguire le modifiche riportate di seguito.
• Modificare una curva
• Rifilare una curva
Se è attivato lo snap, viene eseguito lo snap dei punti di controllo al punto di snap più vicino su una linea. Per le maniglie di controllo esterne non viene eseguito lo snap ai punti.
La tabella riportata di seguito mostra i diversi comportamenti durante la modifica delle maniglie di controllo su una curva di Bezier.
|
Trascinamento maniglia di controllo sulla linea
|
Trascinamento maniglia di controllo esterna
|
Trascinamento maniglia di controllo sulla linea punto medio
|

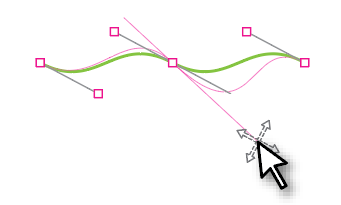

Trascinamento maniglia di controllo esterna punto medio
|
|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
