Problema da análise modal de pré-tensão
Este capítulo contém um problema modal de pré-tensão. Em uma análise modal de pré-tensão, o Creo Simulate calcula as frequências naturais e formas de modo do seu modelo. O Creo Simulate também calcula automaticamente todas as medidas predefinidas. Essa lista de medidas varia de acordo com o tipo de análise.
mvsp001: Análise modal de pré-tensão de uma membrana circular esticada
|
Tipo de análise:
|
Modal de pré-tensão
|
|
Tipo de modelo:
|
3D
|
|
Comparação:
|
ANSYS
|
|
Referência:
|
Timoshenko, S., and Young, D.H. Vibration Problems in Engineering, 3rd Edition. D. Van Nostrand Co., Inc., New York, 1955.
|
|
Descrição:
|

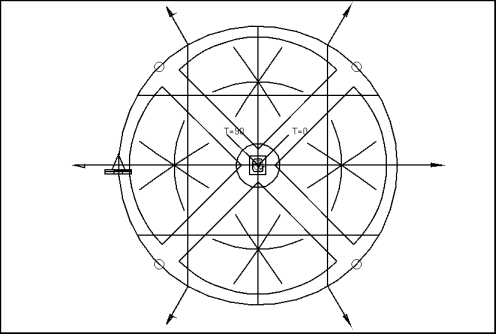

Determine as três primeiras frequências naturais radialmente simétricas, fora do plano de uma membrana circular. Use a rigidez calculada a partir da análise estática na qual a membrana é carregada radialmente. As arestas têm suporte de maneira simples.
|
Especificações
Tipo de elemento: | placa | |
Unidades: | IPS | |
Dimensões: | raio: 15 espessura: 0.01 | |
Propriedades do material: | Densidade de massa: 0,00073 Custo por unidade de massa: 0 Módulo de Young: 3e7 | Coeficiente de Poisson: 0,3 Expansão térmica: 0 Condutividade: 0 |
Restrições: | aresta com suporte simples | |
Cargas: | carga radial de 100 lb/pol. | |
Comparação dos dados de resultados
Teoria | ANSYS | % de diferença | Structure | % de diferença | |
|---|---|---|---|---|---|
Modo 1 | 94.406 | 94.471 | 0.07% | 94.442 | 0,03% |
Modo 6 | 216.77 | 217.38 | 0.28% | 216.99 | 0.101% |
Modo 15 | 339.85 | 342.98 | 0.92% | 341.11 | 0.37% |
% de convergência: 1% em frequência | P máx.: 8 | Nº de equações: 994 | |||
 | Os resultados são somente para os modos radialmente simétricos — modos 1, 6 e 15 da solução. Essas são modos fora do plano, ou seja; eles aparecem na vista do perfil. |
