Utilización del cuadro de diálogo Sincronizar
Utilice las opciones del cuadro de diálogo Sincronizar (Synchronize) para minimizar el tiempo de mecanizado al utilizar todos los cabezales del centro de trabajo en distintas operaciones de mecanizado simultáneas.
En este tema se explican distintas opciones del cuadro de diálogo y se muestran los cambios de sincronización que se producen antes y después de la sincronización.
Opciones del cuadro de diálogo
En el cuadro de diálogo se incluyen las siguientes columnas de la tabla:
• Cabezal 1 (Head 1), Cabezal 2 (Head 2), Cabezal 3 (Head 3) y Cabezal 4 (Head 4): permite mostrar los pasos creados en el cabezal 1, cabezal 2, cabezal 3 y cabezal 4 del centro de trabajo.
• Tiempo (Time): permite mostrar el tiempo de mecanizado los pasos de cada columna.
• Tiempo de mecanizado (Machining Time): permite mostrar el tiempo de mecanizado total de los pasos de todos los cabezales en sus columnas respectivas.
• Borrar (Delete): permite borrar una operación de sincronización. Pulse con el botón derecho del ratón en la operación de la tabla y elija Borrar (Delete).
La parte superior del cuadro de diálogo tiene las siguientes opciones:
• Vista (View): permite mostrar la vista Sincronizado (Synchronized) u Orden de mecanizado (Machining Order) de las trayectorias de herramienta CN. Con la vista sincronizada, es posible seleccionar trayectorias de herramienta para la sincronización. Con la vista de orden de mecanizado, es posible ver el orden en el que las trayectorias de herramienta se ejecutan en la máquina.
• Gráfico Gantt (Gantt Chart): permite mostrar los detalles de una operación sincronizada con un formato de gráfico.
• Mostrar trayectoria de herramienta (Display Toolpath): permite realzar las trayectorias de herramienta seleccionadas en la ventana gráfica. Al seleccionar la casilla, se pueden seleccionar con precisión puntos en la ventana gráfica para la sincronización.
La parte inferior del cuadro de diálogo tiene las siguientes opciones:
• Inicio trayect. herramienta (Start of Toolpath): permite sincronizar el inicio de un paso CN de un cabezal con otro paso de otro cabezal y así sucesivamente.
• Punto en trayectoria de herramienta (Point on Toolpath): permite sincronizar un punto de un paso CN de un cabezal con otro punto de paso NC de otro cabezal y así sucesivamente.
• Cabezal directriz (Driving Head): cabezal directriz con el que se mecanizarán en primer lugar las trayectorias de herramienta.
•
: permite iniciar la trayectoria de herramienta. Las trayectorias de herramienta sincronizadas comenzarán el mecanizado al mismo tiempo. Se pueden ver las trayectorias de herramienta de mecanizado simultáneamente en la ventana gráfica.
: permite iniciar la trayectoria de herramienta. Las trayectorias de herramienta sincronizadas comenzarán el mecanizado al mismo tiempo. Se pueden ver las trayectorias de herramienta de mecanizado simultáneamente en la ventana gráfica.• Pulse en
para poner la trayectoria de herramienta en pausa.
para poner la trayectoria de herramienta en pausa.• Pulse en
para detener la trayectoria de la herramienta.
para detener la trayectoria de la herramienta.• Pulse en
.
.: permite iniciar la trayectoria de herramienta desde la posición de la herramienta de corte actual hasta la siguiente sincronización de la operación.
• Corredera (Slider): es posible ajustar la corredera durante el movimiento de la herramienta para acelerar o ralentizar el movimiento de la herramienta de corte.

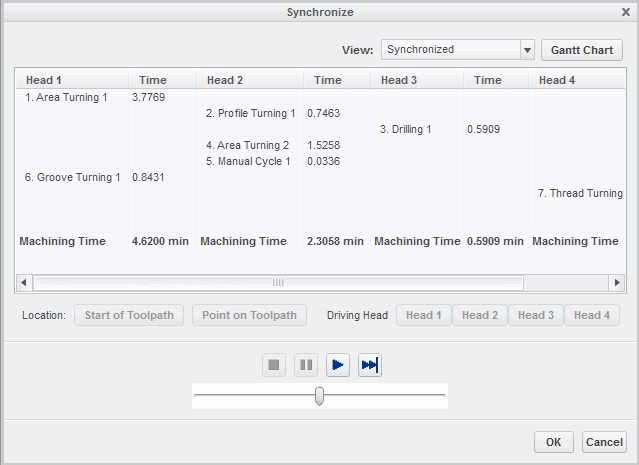

Ejemplo: aspecto visual antes de iniciar la sincronización
Las trayectorias de herramienta creadas con el cabezal 1, el cabezal 2, el cabezal 3 y el cabezal 4 se mostrarán de la manera siguiente:

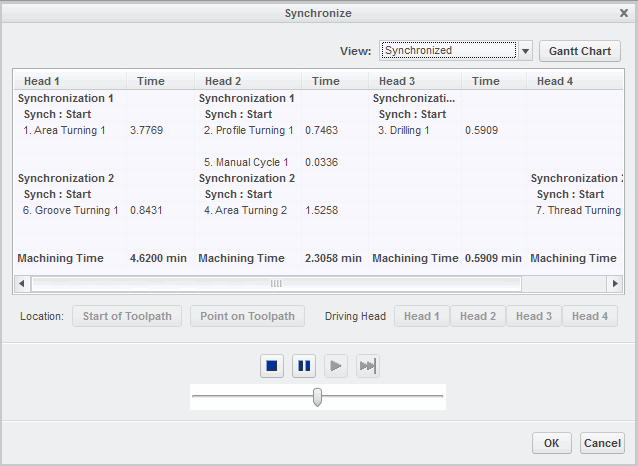

Ejemplo: aspecto visual después de iniciar la sincronización
Las trayectorias de herramienta sincronizadas se mostrarán de la siguiente manera:
La opción Sincronización 1 (Synchronization 1) de las columnas Cabezal 1 (Head 1), Cabezal 2 (Head 2) y Cabezal 3 (Head 3) indica que este proceso de mecanizado es la primera operación de sincronización. Sincronización: inicio (Synch: Start) permite indicar el inicio de la sincronización. Esta sincronización es para los pasos siguientes:
• Torneado de desbaste en el Cabezal 1 (Head 1), torneado de perfil en el Cabezal 2 (Head 2) y taladro 1 en el Cabezal 3 (Head 3).
Del mismo modo, la opción Sincronización 2 (Synchronization 2) de las columnas Cabezal 1 (Head 1), Cabezal 2 (Head 2) y Cabezal 4 (Head 4) indica que este proceso de mecanizado es la segunda operación de sincronización. Sincronización: inicio (Synch: Start) indica el inicio de la sincronización. Esta sincronización es para los pasos siguientes:
• Ranurado 1 en el Cabezal 1 (Head 1), torneado de desbaste en el Cabezal 2 (Head 2) y paso 1 de torneado de rosca en el Cabezal 4 (Head 4).
 | La numeración de las operaciones de sincronización sigue el orden de creación de las operaciones de sincronización y no el orden de los pasos que se muestran en la tabla. |
