Medida resultante
O que é uma medida resultante?
Uma medida resultante é usada para computar a resultante de todas as forças ou momentos de ação por meio de um corte imaginário no modelo, como a superfície de uma região de volume ou uma interface ligada entre os componentes.
 |
O corte imaginário é uma superfície, curva ou aresta em um modelo por meio do qual agem forças ou momentos.
|
Por exemplo, considere o seguinte modelo.

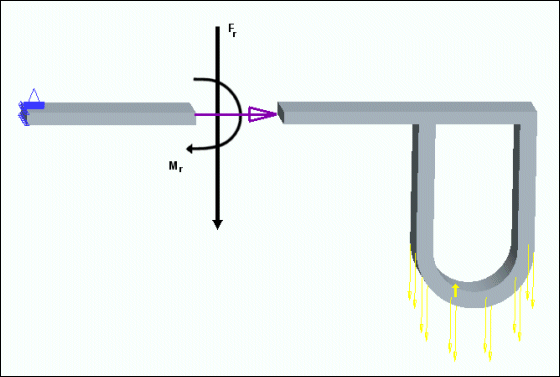

Você pode usar medidas resultantes para computar a ação da força e dos momentos em um dos lados do modelo e transferidos para o outro lado. Em outras palavras, as medidas resultantes permitem que você compute a ação das forças e dos momentos por meio de um corte imaginário do modelo, como mostra a figura a seguir.
Para definir uma medida resultante, selecione superfícies, regiões de superfície, superfícies de uma região de volume, arestas ou componentes de montagem sobre as quais a força ou o momento agem. As entidades geométricas que você selecionar devem definir um corte imaginário que transpasse seu modelo, no qual você deseja computar a força resultante ou momento. Use superfícies para definir cortes imaginários por meio de volumes, arestas e curvas para definir cortes por meio de cascas.
Note que o corte imaginário deve transpassar completamente o modelo, sem formar uma fissura imaginária. Na figura a seguir, a superfície selecionada passa completamente através do modelo. Nesse caso, a medida resultante MR1 é calculada corretamente.

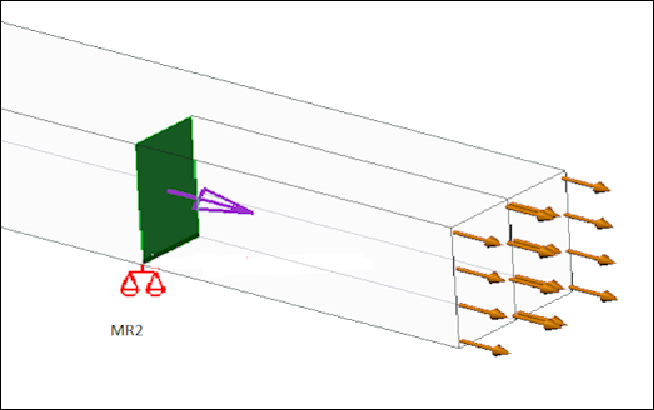

No entanto, na figura a seguir, a MR2 de medida resultante não será corretamente calculada se a superfície selecionada passar apenas parcialmente por meio do modelo.
Vetor normal para fora
Se você selecionar uma superfície, curva ou aresta, uma seta roxa que indica a direção normal do corte imaginário aparece no modelo. Clique na entidade geométrica para inverter a direção da seta e a direção normal do corte imaginário.
No exemplo anterior, se você deseja computar a ação das resultantes sobre a seção do modelo no lado direito do corte imaginário, inverta a seta roxa para que ela aponte à esquerda, como mostra a imagem abaixo.
Para calcular a ação das resultantes na seção do modelo no lado esquerdo do corte imaginário, inverta a seta roxa para que ele aponte para a direita.
Observe que as direções da força resultante e momento dependem da direção da normal para fora do corte imaginário.
No modo de montagem, pode ser interessante selecionar uma superfície que esteja ligada a uma superfície de outro componente.
| | Medidas resultantes podem ser a força ou o momento agindo por meio de um corte imaginário. |
Quando você define uma medida resultante selecionando componentes, as superfícies coincidentes dos dois componentes definem o corte imaginário. A ordem na qual os componentes são selecionados determina a orientação de normal para fora do corte imaginário. A normal externa dos pontos de corte imaginários aponta para fora do primeiro componente em direção ao segundo componente. Em outras palavras, a medida resultante computa a ação da força ou de momento no primeiro componente conforme são transmitidas pelo segundo componente.

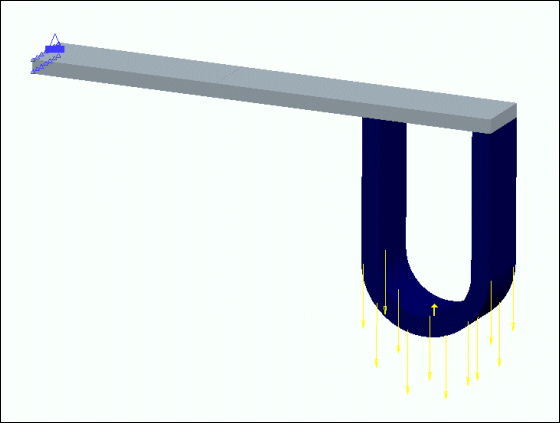

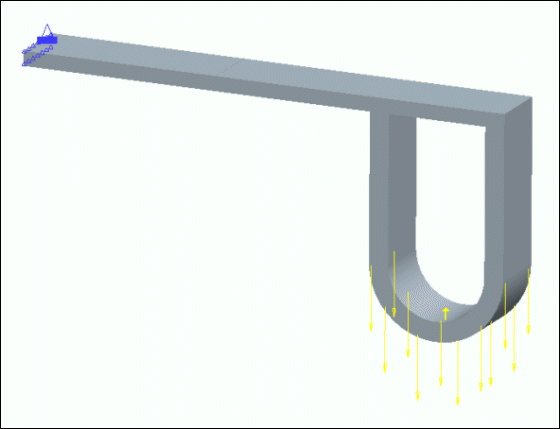

Por exemplo, se você estiver trabalhando na montagem das duas peças a seguir.

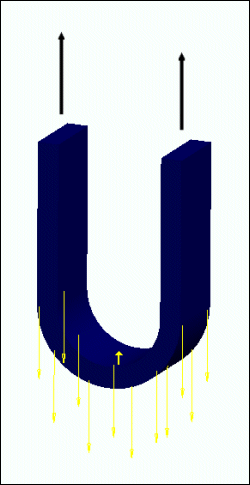

Ao definir a medida resultante selecionando componentes, se você selecionar o componente azul em forma de U como primeiro componente e a barra cinza como segundo componente, a medida resultante é calculada como a soma das duas setas de vetor de força mostrada na figura seguinte.
Alternativamente, se você selecionar o componente de barra cinza como primeiro componente e a peça em forma de U azul como segundo componente, a medida resultante é calculada como a soma das duas setas vetoras de força mostradas na figura a seguir.
