Definindo prendedores usando as propriedades de rigidez da mola
Quando você seleciona a opção Usando propriedade de rigidez da mola para definir a rigidez do prendedor, a caixa de diálogo Definição de prendedor exibe uma lista de Propriedade de mola. Selecione uma propriedade de mola que você já definiu ou clique em Mais para criar novas propriedades da mola ou editar as propriedades existentes.

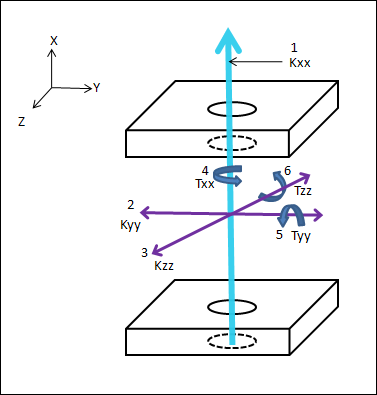

Se você escolher esse método para definir um prendedor, Creo Simulate usará as propriedades da mola para modelar o prendedor. Todos os termos de rigidez especificados para a propriedade de mola que você seleciona ou cria são usados para calcular a rigidez da mola. Na figura a seguir, a direção X da mola repousa no eixo do prendedor. Kxx é a rigidez de extensão axial do prendedor. Kyy e Kzz são as propriedades de rigidez do cisalhamento. Txx é a rigidez de torção e Tyy e Tzz são as propriedades de rigidez da dobra.
1. Kxx - rigidez de extensão no eixo do prendedor.
2. Kyy - rigidez do cisalhamento
3. Kzz - rigidez do cisalhamento
4. Txx - rigidez de torção do prendedor
5. Tyy - rigidez da curva
6. Tzz - rigidez da curva
Observe que, para qualquer propriedade de mola que você seleciona ou define ao criar prendedores, certifique-se de que Kyy = Kzz.
