Árvore de seleção de itens relacionados

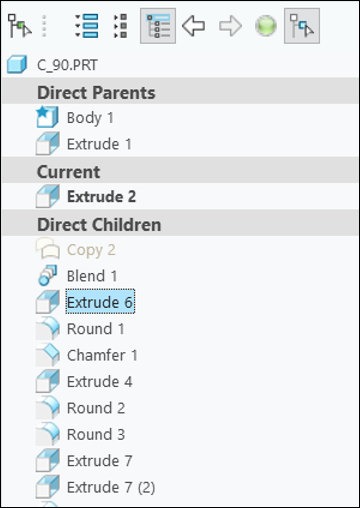

É possível selecionar um elemento ou uma geometria e ver a hierarquia do objeto selecionado em uma estrutura de árvore Selecionar itens relacionados. Quando você seleciona uma peça ou um nó na árvore de modelo ou quando ativa uma peça em uma montagem, a árvore Selecionar itens relacionados exibe as informações relacionadas ao objeto selecionado, incluindo:
• Caminho de contêineres começando do modelo superior até o objeto atual (peça, corpo ou cobertura).
• Elementos que são pais diretos do objeto selecionado.
• Elementos que são filhos diretos do objeto selecionado.
Como exibir a árvore de seleção de itens relacionados
Na árvore de modelo, clique em
>
e a árvore Selecionar itens relacionados aparece adjacente à árvore de modelo.
> e a árvore Selecionar itens relacionados aparece adjacente à árvore de modelo.De modo alternativo, selecione uma entidade geométrica, vértices, peça ou elemento na árvore de modelo. Na minibarra de ferramentas, clique em para exibir a árvore Selecionar itens relacionados.
para exibir a árvore Selecionar itens relacionados.Quando você muda a seleção na árvore Selecionar itens relacionados, o objeto selecionado é destacado na janela de gráfico e a minibarra de ferramentas exibe comandos relevantes à seleção.
Os ícones a seguir aparecem na árvore de seleção de itens relacionados:
•
— Expanda todas as ramificações na árvore de seleção de itens relacionados.
— Expanda todas as ramificações na árvore de seleção de itens relacionados.•
— Junte todas as ramificações na árvore de seleção de itens relacionados.
— Junte todas as ramificações na árvore de seleção de itens relacionados.•
— Exiba ou oculte as referências do sistema. Clique para controlar a exibição dos elementos pai e filhos do sistema listados na árvore. As referências do sistema não são exibidas por default.
— Exiba ou oculte as referências do sistema. Clique para controlar a exibição dos elementos pai e filhos do sistema listados na árvore. As referências do sistema não são exibidas por default.•
— Navegue de volta ao item exibido anteriormente.
— Navegue de volta ao item exibido anteriormente.•
— Avance para o próximo item.
— Avance para o próximo item.• — Controle a visibilidade da árvore.
— Controle a visibilidade da árvore.Como exibir a sobreposição da seleção de itens relacionados
A hierarquia Selecionar itens relacionados também é exibida como sobreposição na árvore de modelo e na janela de gráfico.
Selecione uma entidade geométrica, vértices, peça ou elemento na árvore de modelo. A minibarra de ferramentas será exibida.
• Passe o ponteiro do mouse sobre . A sobreposição Selecionar itens relacionados exibe a hierarquia do objeto selecionado.
. A sobreposição Selecionar itens relacionados exibe a hierarquia do objeto selecionado.• Para acoplar a sobreposição Selecionar itens relacionados, clique em
. A árvore Selecionar itens relacionados é acoplada adjacente à árvore de modelo.
. A árvore Selecionar itens relacionados é acoplada adjacente à árvore de modelo.Como definir um item atual na árvore de seleção de itens relacionados
Quando você muda a seleção fora da árvore de seleção de itens relacionados, o objeto selecionado é exibido na seção Atual da árvore Selecionar itens relacionados e a árvore é atualizada para exibir pais e filhos diretos do objeto visto em Atual.
Quando você muda a seleção dentro da árvore de seleção de itens relacionados, é possível usar o comando
Definir como atual para definir o item selecionado como atual. Selecione qualquer item na árvore Selecionar itens relacionados. Na minibarra de ferramentas, clique em O item selecionado é definido como Atual e a árvore é atualizada para exibir os pais e filhos diretos do objeto selecionado.
Definir como atual para definir o item selecionado como atual. Selecione qualquer item na árvore Selecionar itens relacionados. Na minibarra de ferramentas, clique em O item selecionado é definido como Atual e a árvore é atualizada para exibir os pais e filhos diretos do objeto selecionado.
