더 스마트한 선택
이제 형상 선택은 다음과 같은 시나리오에서 더 스마트한 컨텍스트 평가를 사용합니다.
• 다중 바디 모델을 포함하는 선택 워크플로
• 표시 유형 제어를 위한 선택 워크플로
사용자 인터페이스 위치: 그래픽 창에서 형상을 선택합니다.
릴리즈: Creo Parametric 9.0.0.0
이 개선된 기능을 보여주는 다음 비디오를 시청하십시오.
이 개선된 기능의 이점은 무엇입니까?
그래픽 창에서 형상을 선택하면 피쳐 컨텍스트 평가가 최적화됩니다.
다중 바디 모델 선택의 개선된 기능은 다음과 같습니다.

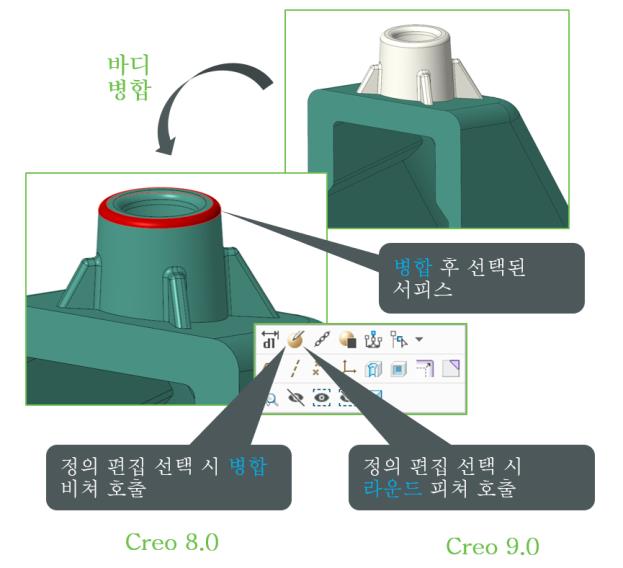

• 부울 및 분할 작업과 관련된 형상의 경우 Creo Parametric은(는) 바디 작업 전에 원래 피쳐에 즉시 액세스할 수 있도록 바디 작업 피쳐를 건너뜁니다.
• 형상을 생성한 피쳐는 이제 모델 트리 자동 위치, 미니 도구 모음 및 선택 항목 선택 시드 탐지에서 피쳐 컨텍스트로 사용됩니다.
 | 형상을 생성한 피쳐를 직접 선택하려면 ALT 키를 누른 다음 피쳐를 선택합니다. |
표시 유형 제어를 위한 선택의 개선된 기능은 다음과 같습니다.
• 그래픽 창에서 형상을 선택하면 컨테이너 컨텍스트 평가가 최적화됩니다.
그래픽 창의 미니 도구 모음에서 선택되는 표시(Show) 및 숨기기(Hide)와 같은 표시 유형 제어 명령이 선택한 형상이 있는 컨테이너에서 작동합니다. 이러한 명령은 다음과 같이 작동합니다.
◦ 부품 모드 - 피쳐가 아닌 퀼트 또는 바디에서 작동합니다.
◦ 어셈블리 모드 - 컴포넌트에서 작동합니다.
이러한 개선된 기능을 통해 원래 피쳐 컨텍스트에 더 빠르게 액세스하고, 모델 트리 및 설계 트리에서 최적화된 자동 위치 찾기를 제공하며, 바디, 퀼트 및 컴포넌트를 보다 쉽게 숨길 수 있습니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
