GD&T Advisor 개선 사항
릴리즈: Creo Parametric 9.0.0.0
이 개선된 기능을 보여주는 다음 비디오를 시청하십시오.
이 개선된 기능의 이점은 무엇입니까?
GD&T Advisor의 다양한 새 기능을 개선함으로써 유용성 및 생산성이 향상되었습니다.
일반 개선 사항
• GD&T Advisor를 사용한 세부화 표준에 대해 개선된 지원
• GD&T Advisor를 사용하여 작업을 수행할 때 치수 생성 워크플로 개선
• GD&T Advisor에서 주석 작업을 수행할 때 생산성 향상
GD&T Advisor를 사용한 ISO GPS 1101:2017 및 ASME Y14.5-2018 사양 요소와 수정자에 대해 개선된 지원
사용자 인터페이스 위치: > > .

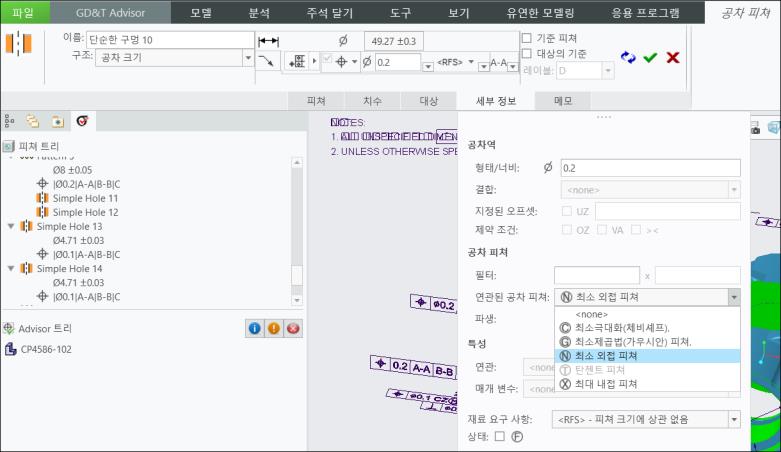

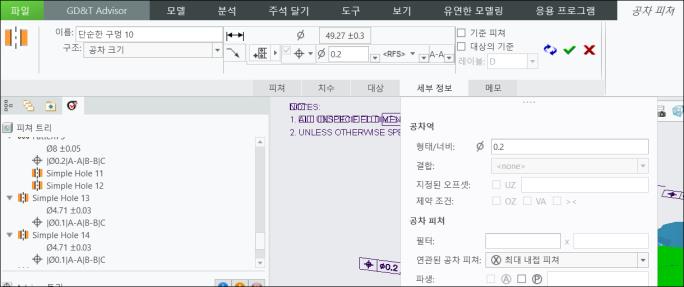

특수 수정자를 적용하여 특수 GD&T 조건을 나타낼 수 있습니다. 새 세부 정보(Details) 탭에 공차 피쳐 정의에 필요한 표준 사양 요소와 수정자가 포함되었습니다. 이 탭에서는 세부화 표준에서 지원하는 특수 수정자를 적용하여 특수 GD&T 조건을 나타낼 수 있습니다.
 |
이러한 표준의 이전 버전에서는 세부 정보(Details) 탭을 사용할 수 없습니다.
|
또한, 모델 GD&T의 GD&T Advisor 확인 절차 동안 GD&T Advisor 외부에서 작성된 수정자를 사용하여 주석의 정확성을 확인합니다. 이전에는 GD&T에 대한 특수 수정자를 추가하기 위해 필수 수정자를 본래의 Creo 환경에 추가했으며 GD&T Advisor에서 정확성을 확인하지 않았습니다.
이 개선된 기능을 통해 세부화 표준 준수가 더욱 쉬워졌습니다.
• ISO GPS 1101:2017
• ASME Y14.5-2018
공차 피쳐 정의에 대한 치수 자동 생성
사용자 인터페이스 위치: > > > .
이제 새 명령인 선택 항목 만들기(Create Selected)를 사용하여 공차 피쳐 정의에 대한 치수를 만들 수 있습니다. 일부 경우에는 공차 피쳐 정의를 완료하기 위해 사용 가능한 치수를 갖는 것이 필수입니다. 선택 항목 만들기(Create Selected) 명령을 사용하여 치수를 선택하고 생성할 수 있습니다.

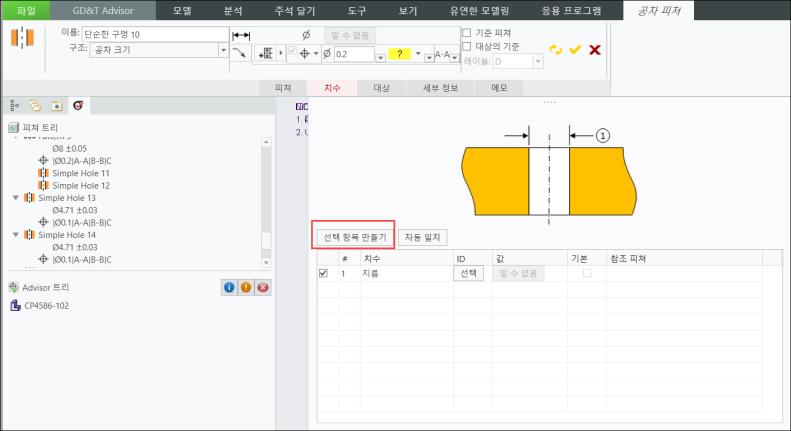

치수(Dimensions) 탭에서 생성할 치수를 선택하고선택 항목 만들기(Create Selected)를 클릭하면 GD&T Advisor에서 치수가 자동으로 생성됩니다.
다음 피쳐 유형에 대해 선택 항목 만들기(Create Selected) 명령이 지원됩니다.
• 단순 구멍
• 단순 샤프트
• 슬롯
• 슬래브
• 슬롯 구멍
이전에는 공차 피쳐 정의에 필요한 치수가 수동으로 생성되었습니다. 이 향상된 기능은 GD&T 공차 작업 중에 치수 생성에 소요되는 시간을 줄여줍니다.
개선된 GD&T 주석 및 모델 서피스 선택

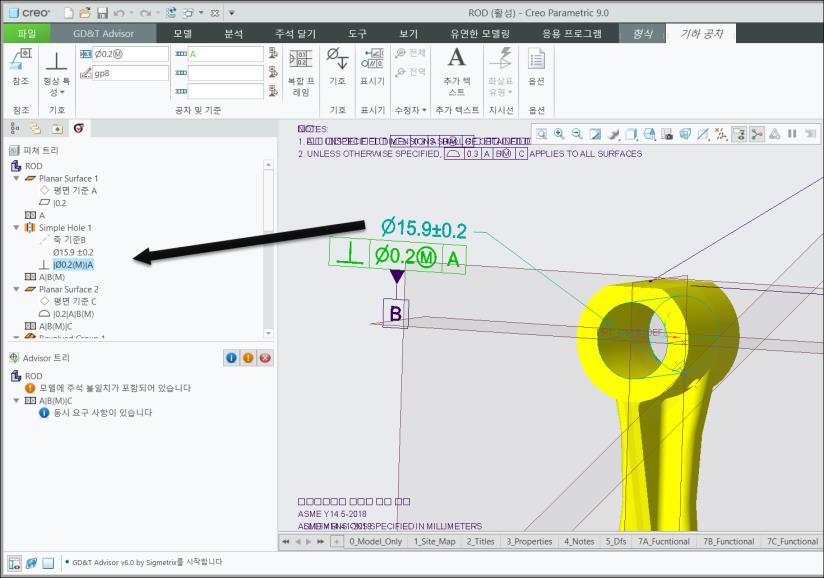

그래픽 창에서 주석 또는 모델 서피스를 선택하면 GD&T Advisor의 피쳐 트리에서 해당 피쳐가 선택됩니다. 이 개선된 기능은 모델에 여러 개의 GD&T 주석이 정의되어 있는 경우에 유용합니다.
이 개선된 기능은 피쳐 트리에서 관련 피쳐를 찾는 데 소요되는 시간을 줄여 유용성 및 생산성이 향상됩니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
