사용자 정의 기준
GD&T Advisor는 기준 대상에서 기준축 또는 기준면의 설정을 직접 지원합니다. 그러나 해당 대상은 점 대상 또는 선 대상으로 제한됩니다(대상의 기준 참조). 직접 지원하지 않는 경우(예: 영역 대상, 균등 대상 등) 사용자 정의 기준을 사용할 수 있습니다.
사용자 정의 기준을 사용하면 기준면 또는 기준축을 GD&T Advisor의 피쳐와 연관시킬 수 있으며 필요에 따라 Creo에서 대상을 정의할 수 있습니다.
아래 예제는 사용자 정의 기준에 대한 일부 공통 사용을 설명합니다.
3개 영역 대상에서 기준면 설정
영역 대상은 기준면을 설정하는 데 일반적으로 사용됩니다. 원형 영역 대상 3개에서 기준면을 설정하기 위해 여기 설명된 프로세스를 사용할 수 있습니다.
1. 평면 서피스에 평행한(또는 동일 평면에 있는) Creo 기준면을 생성합니다.
2. Creo에서 평면 서피스의 대상 위치에 기준점을 생성합니다.
1. 스케치된 영역 대상
2. 기준면
3. GD&T Advisor의 GD&T Advisor 리본에서
(공차 피쳐)을 클릭하고 평면 서피스를 선택합니다.
(공차 피쳐)을 클릭하고 평면 서피스를 선택합니다.a. 피쳐 추가(Add Feature) 대시보드에서 대상의 기준(Datum from Targets) 확인란을 선택합니다(기준 피쳐 특성 참조).
b. 대시보드에서 대상 슬라이드 아웃 패널을 엽니다(대상 슬라이드 아웃 패널 참조).
i. 유형 선택기(Type Selector) 메뉴에서 사용자 정의 평면(User-defined Plane)을 선택합니다.
ii. 평면 선택기(Plane Selector) 버튼을 클릭합니다.
iii. Creo 모델에서 기준면을 선택합니다.
c. 대시보드에서
(적용 및 닫기(Accept and close))을 클릭합니다.
(적용 및 닫기(Accept and close))을 클릭합니다.사용자 정의 기준면인 평면 기준 A(Planar Datum A)와 함께 평면 서피스 1(Planar Surface 1)이 모델에 추가됩니다. Advisor 트리에 '사용자 정의 기준에 기준 대상이 필요합니다.'라는 메시지가 표시됩니다. 기준면에 대한 대상을 정의해야 합니다. 자세한 내용은 해당 메시지를 두 번 클릭하십시오.
4. Creo 기능을 사용하여 주석 달기(Annotate) 리본에 기준 대상을 생성합니다.
a. 적합한 주석 평면을 선택합니다.
b. 기준 대상(Datum Target) 버튼을 선택합니다. 피쳐 서피스에서 기준점을 선택한 다음 마우스 가운데 버튼을 클릭하여 기준 대상 주석을 배치합니다.
c. 기준 대상(Datum Target) 대시보드에서 다음을 수행합니다.
a. 대상 영역에 대해 원(Circle)을 선택합니다.
b. 대상 영역에 대한 지름 값을 지정합니다.
c. 기준 참조 및 관련 색인(예: A1)을 지정합니다.
d. 다른 두 개의 대상에 대해 4a-4d 단계를 반복합니다.
이 프로세스를 완료한 후 UI 및 워크플로에 설명된 대로 응용 프로그램에서 다음 모델 업데이트를 수행할 때까지 기준에 대해 '사용자 정의 기준에 기준 대상이 필요합니다(User-defined datum requires datum targets)'라는 메시지가 계속 표시됩니다.
사용자 정의 기준을 사용할 때 공차 표준에서 설정한 규칙을 따르고 있는지 확인할 책임은 사용자에게 있습니다. GD&T Advisor는 사용자가 설정하고 참조한 사용자 정의 기준이 올바른지 확인하기 위해 어떤 테스트도 수행하지 않습니다. 고려해야 할 사항은 다음과 같습니다.
• 기준 대상의 위치를 완전히 구속하기 위해 기준 참조 프레임에 완전히 구속된 대상에서 기준을 참조해야 합니다.
• 완전히 구속된 기준 참조 프레임에서 각 기준 대상으로 기본 위치 찾기 치수를 생성해야 합니다.
기준 대상에 대한 자세한 내용은 해당하는 공차 표준을 참조하십시오.
균등 대상에서 기준면 설정

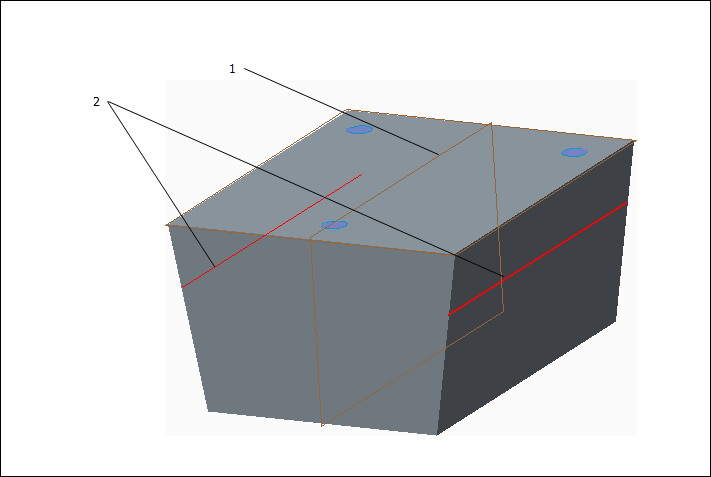

균등 기준 대상은 대상과 연관된 피쳐를 중심으로 하는 기준면을 설정하는 데 일반적으로 사용됩니다. 아래 모델 그림에서 중앙 기준면은 표시된 균등 선 대상으로 설정될 수 있습니다.
1. 기준면
2. 균등 대상
GD&T Advisor에서 이 기준면을 설정하기 위한 프로세스는 위에 설명된 프로세스와 매우 유사합니다. 모델에 기준면을 포함할 때 고려해야 할 사항은 다음과 같습니다.
• 기준을 설정하는 데 사용된 모든 기준 대상은 동일한 피쳐와 연관되어야 합니다. 이 경우 피쳐 정의(테이퍼 슬래브 피쳐)에 평면 서피스 두 개를 포함해야 합니다.
• Creo에서 해당하는 기준 대상 기호 유형을 선택해야 합니다. 이 경우 없음(None) 대상 영역 옵션을 사용해야 합니다.
• 이 예제에서 기준면은 주 기준 참조 프레임의 보조 참조입니다. 기준면은 주요 평면에 직각이어야 합니다.
• 기준 대상의 위치를 완전히 구속하기 위해 기준 참조 프레임에 완전히 구속된 대상에서 기준을 참조해야 합니다.
• 완전히 구속된 기준 참조 프레임에서 각 기준 대상으로 기본 위치 찾기 치수를 생성해야 합니다.
기준 대상에 대한 자세한 내용은 해당하는 공차 표준을 참조하십시오.
