제한 사항
소개
GD&T Advisor는 Creo와 함께 사용되어 부품에 대한 치수 및 공차를 정확하게 정의하는 응용 프로그램입니다. 지능형 GD&T 필터링은 가이드로 개발되어 선택한 공차 표준을 기반으로 사용자를 안내합니다.
이 문서는 이 GD&T Advisor 릴리즈의 가장 중요한 제한 사항에 대해 설명합니다. 제한 사항이 Creo 기능 제한 때문인 경우도 있습니다. GD&T는 매우 광범위한 항목이므로 여기서 설명한 부분 이외에도 추가 제한 사항이 있을 수 있습니다.
이 응용 프로그램의 제한 사항을 확인하여 지원되지 않는 설계 작업을 수행하는 일이 없도록 할 수 있습니다. 그러나 GD&T Advisor는 선택한 공차 표준에 따라 빠르게, 쉽게, 정확하게 Creo에서 GD&T 주석을 생성하는 데 사용되는 도구임을 이해하는 것이 중요합니다. 일부 부품의 경우 GD&T Advisor를 사용하여 필요한 주석을 전부는 아니지만 대부분 생성할 수 있습니다. 남은 주석은 종종 원시 Creo 기능을 사용하여 생성할 수 있습니다.

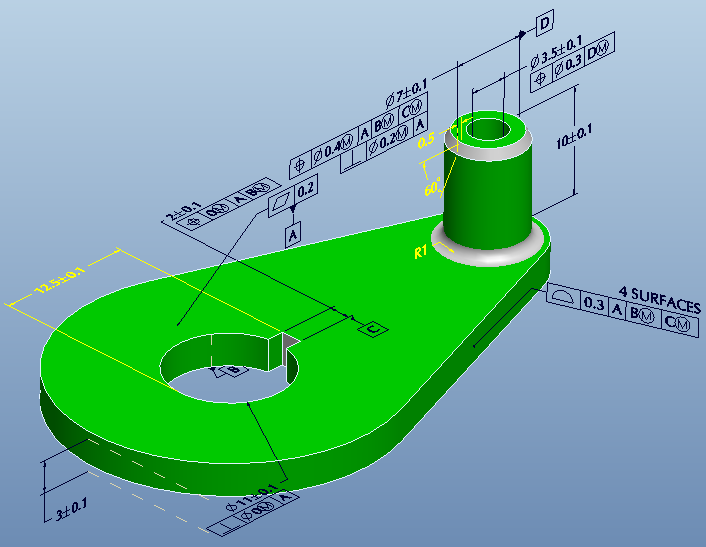

아래 그림에서는 모든 치수 및 기하 공차가 완전히 정의된 부품을 보여줍니다. 검정색 주석이 GD&T Advisor에서 정의되었습니다. 그러나 이 문서에 설명된 대로 GD&T Advisor의 일부 제한 사항 때문에 아직 완전하게 지원되지 않는 일부 피쳐 및 치수가 있습니다. 그렇지만 원시 Creo 기능을 사용하여 생성된 남은 주석이 있습니다(노란색으로 표시). 추가 Creo 주석 사용 시 유일한 제한 사항은 이러한 주석이 정확한지 평가할 수 없으며 서피스의 제약 조건 상태를 확인할 때 고려되지 않는다는 점입니다.
이러한 여러 제한 사항은 소프트웨어의 향후 버전에서 다룰 예정입니다.
어셈블리 레벨 기하 공차
GD&T Advisor는 개별 부품에서만 작동합니다. 이는 어셈블리의 치수 및 공차를 지원하지 않습니다.
CAD 치수에 연관
GD&T Advisor를 사용하면 GD&T를 적절하게 정의하고 각 부품 피쳐에 대한 치수를 연관시킨 다음 자동으로 원시 Creo 주석을 생성할 수 있습니다. GD&T Advisor는 치수 및 공차의 완결성을 시각화하는 도구를 제공합니다. 또한 선택한 공차 표준 및 모범 사례의 규칙 준수를 평가하여 정보, 경고 및 오류 메시지 형식의 피드백을 제공합니다.
모든 경우에 치수는 Creo에서 생성되어야 합니다. 이러한 치수가 GD&T Advisor 피쳐와 연관될 수 있는 경우도 있으며, 이때 이러한 치수가 구조의 시각화 및 평가 시 고려됩니다. 오프셋 각 치수와 같이 치수가 GD&T Advisor 피쳐와 연관될 수 없지만 완료된 치수 구조의 일부로 계속 표시될 수 있는 경우도 있습니다.
크기 치수
모든 크기 치수는 CAD 모델에서 매개 변수 치수 또는 주석 치수로 정의되어야 합니다. GD&T Advisor는 피쳐의 크기 치수를 관련 크기의 피쳐와 연관시키는 기능을 지원합니다. 크기 치수가 피쳐(예: 구멍, 테이퍼 슬래브 등)에 고유한 경우도 있습니다. 그러나 서로 다른 피쳐의 반대 요소 간에 크기 치수가 있을 수도 있습니다. 아래 표에서는 크기 치수 정의를 위한 가능한 피쳐 조합을 보여줍니다. 표에 있는 각 셀의 값은 GD&T Advisor가 해당 피쳐 쌍 사이의 크기 치수 적용을 지원하는지 여부를 나타냅니다.
참조 | |||
|---|---|---|---|
소스 | 평면 | 원통 | 구 |
평면 | 예 | 아니요 | 아니요 |
원통 | 아니요 | 아니오* | 아니요 |
구 | 아니요 | 아니요 | 아니요 |
위의 표에서 평면 및 원통 소스의 경우 평면 및 원통 참조가 공통 조건을 표시합니다.
*참고: 슬롯 구멍의 길이 지원됨
다음 예에서는 GD&T Advisor에서 피쳐와 연관될 수 없는 크기 치수를 보여줍니다.
예: 구멍에서 반대 요소에 대한 평면 서피스
예: 반대 평면 서피스에 대한 구형 서피스
앞에서 언급한 대로 모든 치수가 CAD 시스템에서 정의되므로 유일한 제한 사항은 GD&T Advisor가 피쳐를 이 예에서 그림으로 표시된 치수와 연관시킬 수 없다는 점입니다. 치수는 부품에 대해 완료된 치수 구조의 일부가 계속 될 수 있지만 이러한 치수를 GD&T Advisor에서 평가할 수 없습니다.
 | 주의: 검증되지 않은 주석은 지정된 공차 표준과 호환되지 않거나 GD&T Advisor 내에서 정의된 치수 또는 기하 공차와 충돌할 수 있습니다. |
오프셋 치수
아래 표에서는 오프셋 치수 정의를 위한 가능한 피쳐 조합을 보여줍니다. 표에 있는 각 셀의 값은 GD&T Advisor가 해당 피쳐 쌍 사이의 오프셋 치수 적용을 지원하는지 여부를 나타냅니다.
참조 | |||
|---|---|---|---|
소스 | 평면 | 원통 축 | 구 중심 |
평면 | 예 | 아니요 | 아니요 |
원통 축 | 아니요 | 아니요 | 아니요 |
구 중심 | 아니요 | 아니요 | 아니요 |
위의 표에서 평면 소스의 경우 평면 참조가 공통 조건을 표시합니다.
공차 표준은 일반적으로 중요 피쳐의 위치를 지정하는 데 오프셋 치수를 사용하지 않도록 권장합니다.
카운터보어 깊이
아래 표에 표시된 대로 카운터보어의 깊이를 정의하는 것은 일반적입니다. 그러나 이 구조는 GD&T Advisor에서 지원되지 않습니다.
교차에 대한 치수
여기에 표시된 치수 구조는 Creo에서 정의할 수 있지만 GD&T Advisor에서는 지원되지 않습니다.
각 치수
아래에 표시된 것과 같은 각 치수는 완료된 치수 구조에 포함될 수 있지만 이러한 치수는 GD&T Advisor에서 평가할 수 없습니다.
참조 원에 대한 크기 치수
GD&T Advisor에서는 여기에 표시된 지름 치수와 같은 참조 형상에 대한 치수를 지원하지 않습니다.
위상 구속
샤프트 지름에 의해 제어된 테이퍼 샤프트 크기
게이지 지름이 GD&T Advisor에서 인접한 샤프트 피쳐의 지름에 의해 제어되는 테이퍼 샤프트를 정의할 수 없습니다.
탄젠트 서피스
구형 또는 원통형 서피스의 크기 및 위치는 피쳐 토폴로지에 의해 종종 암시되지만 이러한 조건은 GD&T Advisor에서 지원되지 않습니다.
예: 슬래브 또는 슬롯에 대한 접한 원통형 서피스
예: 샤프트에 접한 구형 서피스
지원되지 않는 피쳐 유형
다음 피쳐 유형은 GD&T Advisor에서 지원되지 않습니다.
• 원환형 서피스 - 회전 서피스 피쳐에 의해 표현될 수 있지만 지원되는 치수 구조에 대한 제한 사항(지름 또는 반지름 치수가 지원되지 않음)이 있습니다.
• 튜브(또는 파이프) - 동축 원통형 서피스 간의 벽 두께 치수를 나타내려면 이 피쳐 유형이 필요합니다.
• 라운드
• 모따기
원시 Creo 기능을 사용하여 이러한 피쳐 유형에 대한 치수 및 공차를 정의할 수 있지만 해당 구속은 GD&T Advisor에서 평가할 수 없습니다.
기하 공차 제한 사항
방향 기하 공차
GD&T Advisor는 평면 서피스에 대한 직진도와 같이 방향 사양이 필요한 기하 공차를 지원하지 않습니다. 그 이유는 방향을 효과적으로 지정할 수 없기 때문입니다.
양방향 위치 공차
GD&T Advisor는 구멍 또는 샤프트 피쳐에 대한 양방향 위치 공차를 지원하지 않습니다.
단위당 형 공차
GD&T Advisor에서는 다음을 지원하지 않습니다.
• 평면도/영역
• 직진도/길이
그러나 이는 원시 Creo 기능을 사용하여 정의할 수 있습니다.
기본 치수
ASME Y14.41 및 ISO 16792에 따라 모델의 기본 치수는 모델 질의를 통해 구할 수 있습니다. 따라서 일반적으로 기본 치수를 표시할 필요가 없습니다.
• GD&T Advisor는 '필수' 기본 치수(예: 테이퍼 피쳐의 게이지 크기와 관련된 오프셋 치수)만 지원합니다.
• 원시 Creo 기능을 사용하여 '선택적' 기본 치수(예: 피쳐의 위치 찾기 치수)를 표시할 수 있지만 GD&T Advisor는 '선택적' 기본 치수를 지원하지 않습니다.
기준
GD&T Advisor에서는 다음을 지원하지 않습니다.
• PNT 기준 피쳐(예: 볼 또는 소켓)
• 3개의 기준 피쳐를 참조하는 공동 기준(예: A-B-C)
다음도 지원하지 않습니다.
• 제어된 반지름
• 호 길이 치수
• 평균 지름
• 피쳐의 제한된 영역에 적용된 흔들림
• 누진 치수
기타
다중 서피스 피쳐의 패턴
GD&T Advisor는 6각 피쳐의 패턴 또는 6각 피쳐와 같은 불규칙적인 크기의 피쳐에 대한 구조를 효과적으로 정의하는 방법을 지원하지 않습니다.
패밀리 테이블 부품
GD&T Advisor는 패밀리 테이블 부품의 여러 인스턴스에 주석 달기를 지원하지 않습니다. 데이터 손상 문제가 발생하지 않도록 하기 위해 GD&T Advisor가 패밀리 테이블 부품의 단일 인스턴스에서만 작동합니다.
GD&T Advisor AppOptions.xml 옵션 파일의 대체 위치 또는 경로 지정하기
GD&T Advisor 응용 프로그램을 시작하는 동안 GD&T Advisor AppOptions.xml 파일을 읽습니다. 따라서 GD&T Advisor를 시작하기 전에 gdt_advisor_app_options_file 구성 파일에서 .xml에 대한 경로를 설정하는 것이 좋습니다.
세션 중에 .xml 파일 위치를 설정하거나 변경하는 경우 예상 결과가 표시되지 않습니다.
