크기의 피쳐 및 평면 서피스 피쳐는 여러 개의 구조 옵션을 지원합니다. 이러한 피쳐의 경우 해당 피쳐에 사용할 수 있는 모든 구조가 포함된 '구조(Scheme)' 콤보 상자가 대시보드에 표시됩니다. 크기의 피쳐(예: 구멍, 샤프트, 테이퍼 구멍 등)를 추가하면 응용 프로그램은 CAD 모델에서 피쳐와 연관된 치수를 조사하고 해당 치수와 일치하는 구조를 자동으로 선택합니다. 그런 다음 해당 치수가 치수 테이블에 표시됩니다. 지원되는 구조와 일치하는 치수를 찾을 수 없는 경우 치수가 필요하지 않은 "기본 크기(Basic Size)" 구조가 선택됩니다.

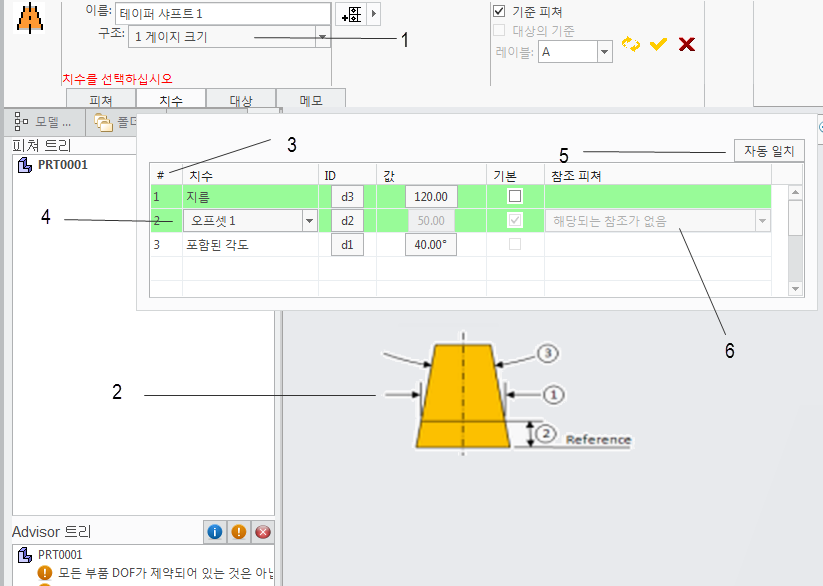

치수 테이블은 다음 열로 구성됩니다.

치수(Dimension): 구조 일러스트레이션에 표시된 치수에 해당하는 GD&T Advisor 치수의 이름을 표시합니다.

ID: GD&T Advisor 치수와 연관된 CAD 치수의 ID가 레이블로 지정된 버튼을 표시합니다. CAD 치수와 연관되어 있지 않은 경우 버튼에 '선택(Pick)'이라는 레이블이 지정됩니다. 이 버튼을 클릭하면 '선택(Select)' 프로세스가 시작되고 후보 CAD 치수가 선택을 위해 표시됩니다. 치수는 적용 가능한 독립 매개 변수 치수, 제어 치수 AE 또는 제어된 치수 AE일 수 있습니다.

값(Value): 치수 값으로 레이블이 지정된 버튼을 표시합니다. 이 버튼을 클릭하면 '치수 편집(Edit Dimension)' 대화 상자 창이 표시되어 공차 유형, 정밀도 및 공차 값을 포함하여 치수의 특성을 변경할 수 있습니다. 이러한 특성을 편집하면 연관된 CAD 치수의 특성도 수정됩니다. 치수가 CAD 치수와 연관되어 있지 않은 경우 이 버튼에 '알 수 없음(Unknown)' 레이블이 지정되고 버튼이 비활성화됩니다.

기본(Basic): 해당하는 경우 치수가 기본 치수인지 여부를 나타내는 확인란을 표시합니다. 경우에 따라 테이블 행의 배경색으로 표시된 대로 두 개의 치수가 함께 쌍을 이룹니다(예: 테이퍼 샤프트의 경우 지름과 오프셋 치수). 이러한 치수 쌍의 경우 하나는 공차 치수이고 다른 하나는 기본 치수여야 합니다. 그래야 쌍의 치수 중 하나에 대해서만 기본(Basic) 확인란이 선택될 수 있습니다.

참조 피쳐(Reference Feature): 해당하는 경우 치수에 대한 후보 참조 피쳐가 포함된 콤보 상자를 표시합니다. 일부 치수(예: 오프셋 치수)에는 다른 피쳐에 대한 참조가 필요합니다. 피쳐 트리에서 이 피쳐 앞에 나오고 치수에 대한 요구사항을 충족하는 피쳐만 콤보 상자에 포함됩니다. 콤보 상자에 피쳐가 여러 개 포함되어 있으면 치수에 대해 원하는 참조를 선택해야 합니다. 콤보 상자에 피쳐가 나열되지 않으면 후보 피쳐를 찾지 못한 것입니다. 이 경우 이 피쳐를 추가하기 전에 대시보드를 취소하고 먼저 필요한 참조 피쳐를 모델에 추가해야 합니다.

테이블에서 행을 클릭하면 CAD 모델에서 연관된 치수가 강조표시됩니다.
