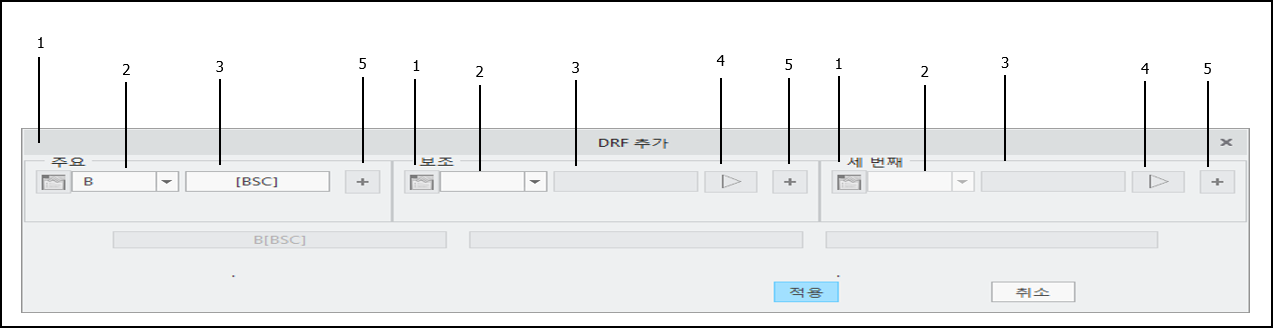

DRF 추가(ASME)
1. 대상의 기준 특성 표시(Display Datum from Targets Properties) - 대상의 기준에 대한 이 버튼은 대상의 기본 치수를 찾기 위한 값이 표시된 창을 시작합니다. 이 버튼은 완전 구속된 DRF에서 참조되는 대상의 기준에 대해서만 활성화됩니다.
2. 기준 피쳐 선택기(Datum Feature Selector) - 적용 가능한 모든 기준 피쳐 및 대상의 기준에 대한 필터링된 목록이 있습니다.
3. 기준 피쳐 재료 경계 수정자(Datum Feature Material Boundary Modifier) - 기준 피쳐에 대한 재료 경계 수정자를 지정할 수 있습니다. 적용할 수 없는 경우 이 컨트롤이 비활성화됩니다.
4. 변환 수정자(Translation Modifier) - 기준 피쳐에 변환 수정자를 적용합니다.
5. 기준 피쳐 추가(Add a Datum Feature) - 공통 기준 피쳐(예: 동축 기준 피쳐 A-B)에서 기준을 정의하는 경우 이 버튼을 클릭하여 추가 기준 피쳐를 지정하는 데 사용할 수 있는 컨트롤에 액세스합니다.
DRF에 대한 기준 피쳐를 지정할 경우 적용 가능한 기준 피쳐의 필터링된 목록이 기준 피쳐 선택기(Datum Feature Selector)에 포함되므로 유효한 기준 피쳐 조합만 선택할 수 있습니다. 모든 기준 피쳐가 DRF에서 주요 기준으로 참조될 수 있는 것은 아닙니다. 피쳐 설명의 '기준 피쳐 여부' 열에 나오는 표기법을 참조하십시오.
이 대화 상자 창이 자동으로 나타날 때가 있습니다. 이유는 무엇일까요?
GD&T Advisor는 사용자가 기존 DRF보다 부품을 더 완전히 구속할 수 있는 모델에 기준 피쳐를 추가할 때마다 자동으로 모델에 DRF를 추가합니다. 추가된 기준 피쳐가 크기의 피쳐인 경우 DRF를 완전히 정의하려면 해당 기준 피쳐에 대한 재료 조건 수정자(<RFS>, Ⓜ 또는 Ⓛ)가 필요합니다. 기본적으로 기준 피쳐 재료 조건은 피쳐에 적용된 기하 공차에 대해 지정된 공차 영역 재료 조건 수정자와 동일하게 설정됩니다(가능한 경우). 재료 조건 수정자가 필요한 기하 공차가 피쳐(예: 모델의 첫 번째 피쳐)에 적용되지 않은 경우 기준 피쳐에 대해 원하는 재료 조건 수정자를 지정할 수 있도록 이 대화 상자 창이 자동으로 팝업됩니다.
