図面へのアノテーション付け
1. Ctrl キーを押しながら、モデルツリーで押し出し 1、押し出し 2、ラウンド 1、および PIN_PLN を選択します。
2. 右クリックして「モデルアノテーションを表示」(Show Model Annotations) をクリックします。「モデルアノテーションを表示」(Show Model Annotations) ダイアログボックスが開きます。
3. ![](../tutorials_pma/images/selr.png)
をクリックし、
「OK」をクリックします。
4. 中央のビューで、寸法 R8.5 を選択します。
5. 右クリックして「ビューに移動」(Move to View) をクリックします。
6. 右側のビューを選択します。この寸法が右側のビューに表示されます。

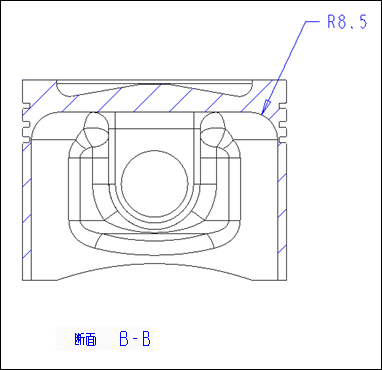

7. 次の図に示す位置までこの寸法をドラッグします。
8. この寸法を右クリックして「矢印反転」(Flip Arrows) をクリックします。
9. モデルツリーで、押し出し 6 を右クリックし、「寸法をビュー表示」(Show Dimensions by View) をクリックします。
10. 左側のビューを選択し、次の図に示すように寸法をドラッグします。
11. 「アノテーション」(Annotate) タブをクリックします。
12. 「アノテーション」(Annotate) グループの
「寸法」(Dimension) をクリックします。
13. 詳細ビューで、Ctrl キーを押しながら、次の図に示すように 2 本のエッジを選択します。
14. 中マウスボタンをクリックして寸法を配置します。
15. その他のビューにも同様の方法で寸法を作成します。
クイックアクセスツールバーで、
「保存」(Save) をクリックしてから
「閉じる」(Close) をクリックします。
